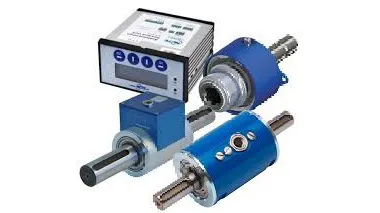

سنسورهای گشتاور و ابزارهای گشتاور برای اندازه گیری گشتاور در کاربردهای مختلف استفاده می شود. سنسورهای گشتاور به دو نوع اصلی واکنشی و چرخشی دسته بندی می شوند. سنسورهای گشتاور واکنش، گشتاور استاتیکی و دینامیکی را با مبدل ثابت یا غیر چرخشی اندازه گیری می کنند. سنسورهای گشتاور دوار از مبدل های چرخشی برای اندازه گیری گشتاور استفاده می کنند.

مشخصات

مشخصات مهمی که باید در هنگام جستجوی سنسورهای گشتاور در نظر گرفت شامل حداکثر گشتاور، دقت و جبران دما است. گشتاور به عنوان گشتاور یک نیرو، معیاری از تمایل آن برای ایجاد پیچش و چرخش حول یک محور تعریف می شود. جبران دما از خطای اندازه گیری به دلیل افزایش یا کاهش دما جلوگیری می کند.

فناوری سنسورهای گشتاور

فن آوری حسگرهای گشتاور می تواند مغناطیسی الاستیک، پیزوالکتریک و کرنش سنج باشد. یک سنسور گشتاور مغناطیسی با اندازه گیری تغییرات در میدان مغناطیسی خود، تغییرات در نفوذپذیری را تشخیص می دهد. یک ماده پیزوالکتریک فشرده می شود و باری تولید می کند که توسط یک تقویت کننده شارژ اندازه گیری می شود. برای اندازه‌گیری گشتاور، عناصر کرنش‌گیج معمولاً به صورت جفت روی شفت نصب می‌شوند، یک گیج افزایش طول (در جهتی که سطح تحت کشش است) و دیگری کاهش طول را در جهت دیگر اندازه‌گیری می‌کند.

سنسورهای گشتاور می توانند انواع مختلفی از دستگاه ها از جمله عنصر یا تراشه حسگر، سنسور یا مبدل، ابزار یا متر، گیج یا نشانگر و ضبط کننده و توتالایزر باشند. یک عنصر حسگر یا تراشه نشان دهنده یک دستگاه "خام" مانند یک فشار سنج یا دستگاهی است که هیچ تنظیم یا بسته بندی سیگنال یکپارچه ای ندارد. سنسور یا مبدل دستگاه پیچیده‌تری با بسته‌بندی و/یا تنظیم سیگنال است که تغذیه می‌شود و خروجی‌ای مانند ولتاژ dc، حلقه جریان 4-20 میلی آمپر و غیره را فراهم می‌کند. ابزار یا متر یک واحد مستقل است که خروجی مانند نمایشگر به صورت محلی در یا نزدیک دستگاه. معمولاً شامل پردازش سیگنال و/یا شرطی‌سازی نیز می‌شود. گیج یا نشانگر وسیله ای است که دارای نمایشگر (معمولا آنالوگ) است و خروجی الکترونیکی مانند کشش سنج ندارد. ضبط کننده یا توتالایزر ابزاری است که اندازه گیری نیرو را در طول زمان ثبت، جمع می کند یا ردیابی می کند. شامل قابلیت ثبت اطلاعات ساده یا ویژگی های پیشرفته مانند توابع ریاضی، نمودار و غیره است.

خروجی های مشترک

خروجی های رایج برای سنسورهای گشتاور شامل ولتاژ آنالوگ، جریان آنالوگ، فرکانس آنالوگ یا مدوله شده، کلید یا زنگ هشدار، سریال و موازی است. پارامترهای دیگری که باید در نظر گرفته شوند عبارتند از دمای عملیاتی، حداکثر ضربه و حداکثر لرزش.

منبع

globalspec
