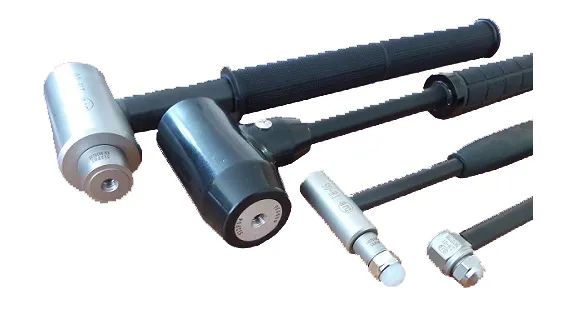

چکش های ضربه ای

چکش‌های ضربه‌ای در تحلیل‌های ساختاری و مودال برای تعیین پاسخ اجزا یا سیستم به ضربه‌هایی با دامنه و مدت زمان متفاوت استفاده می‌شوند. این به سادگی یک چکش با یک مبدل نیرو در سر آن است که با یک شتاب سنج بر روی قطعه مورد آزمایش برای مقایسه ضربه و پاسخ جفت می شود. چکش های ضربه ای برای تحلیل رفتار مودال و ساختاری برای انواع اجزا و سیستم ها استفاده می شوند. مهمترین مشخصات برای چکش های ضربه ای، نیرو و مدت زمان ضربان است که هر دو با حداقل و حداکثر رتبه بندی می شوند. نیرو بر حسب پوند، کیلوگرم، N و سایر واحدهای مشابه اندازه گیری می شود. مدت زمان پالس، اندازه گیری زمانی که چکش به جسم مورد آزمایش نیرو وارد می کند، یک بازه زمانی بسیار کوتاه است که اغلب در میلی ثانیه اندازه گیری می شود. یکی دیگر از مشخصات مهم، حد بالای محدوده فرکانس است. این بالاترین فرکانسی است که پاسخ برای آن آزمایش می‌شود و در صورت وجود، می‌توان با استفاده از نکات جانبی آن را تغییر داد.

نمایش همه تولیدکنندگان چکش ضربه ای

چکش های ضربه ای را می توان به صورت دستی یا از راه دور کنترل کرد. یعنی دستگاه می تواند شبیه یک چکش دستی واقعی باشد و با ضربه دستی به یک جسم استفاده می شود. چکش‌های ضربه‌ای عملکرد از راه دور یا بیشتر شبیه یک قطعه ماشین‌آلات خودکار هستند که اپراتور به آن می‌گوید چه مقدار نیرو باید اعمال شود یا یک ابزار برقی دستی که با فعال کردن یک سوئیچ کار می‌کند.

طیف وسیعی از نوک های قابل توجه از مواد و سختی های مختلف اغلب در دسترس است که نیروها و زمان های پاسخ متفاوت را ممکن می سازد. به طور کلی، نوک های سخت تر در هنگام ضربه کمتر از نوک های نرم تغییر شکل می دهند و بنابراین مدت زمان پالس کوتاه تری خواهند داشت. به طور معمول از سخت ترین نکات برای اندازه گیری پاسخ در بالاترین فرکانس استفاده می شود. توده های اضافی که به پشت سر چکش متصل می شوند یکی دیگر از لوازم جانبی رایج است. اینها برای افزایش نیروی تحریک فراتر از نیروی چکش ساده استفاده می شوند.

برخی از چکش‌های ضربه‌ای به‌عنوان یک کیت عرضه می‌شوند که می‌تواند شامل چکش، یک شتاب‌سنج برای نصب روی جسم مورد آزمایش، تهویه‌کننده سیگنال برای سیگنال‌های مبدل و یک آنالایزر چند کاناله برای چکش و شتاب‌سنج باشد. یک کیت مانند این همه آن چیزی است که یک مهندس برای تجزیه و تحلیل با استفاده از چکش ضربه ای نیاز دارد.

منبع

globalspec
