فرستنده های ارتعاش
به روز رسانی شده در ۱۴۰۳/۹/۱۷ زمان مطالعه 10 دقیقه

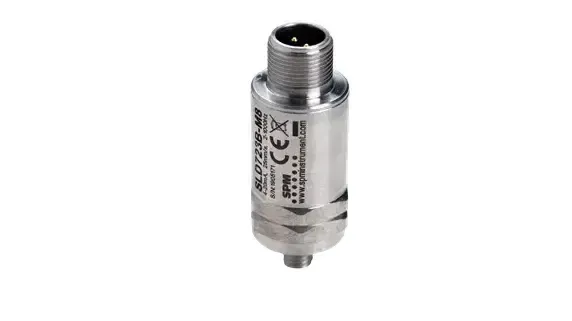

فرستنده های ارتعاش بسته های تهویه سیگنال هستند که خروجی کالیبره شده از سنسورهای ارتعاش یا شتاب سنج ها را ارائه می دهند.
نمایش تمام سازندگان فرستنده ارتعاش
اطلاعات پایه
فرستنده های ارتعاش داده های ورودی یک یا چند سنسور را به یک سیگنال استاندارد تبدیل می کنند. سنسور ممکن است گسسته باشد، مانند شتاب سنج ، یا یکپارچه با فرستنده. مانند سنسورهای ارتعاش ، فرستنده ها بخش مهمی از یک سیستم اندازه گیری ارتعاش را تشکیل می دهند. چنین سیستم هایی برای پیش بینی و تشخیص "سلامت ماشین" با تشخیص ارتعاشات غیرعادی در حین کار استفاده می شود. از طریق تشخیص زودهنگام چنین ناهنجاری‌هایی، کارکنان کارخانه می‌توانند به جای رسیدگی به اتلاف زمان و کارایی ناشی از خرابی فاجعه‌بار غیرمنتظره ماشین، تعمیر مناسبی را برنامه‌ریزی کنند.
به عنوان مثال، فرستنده های ارتعاش ممکن است برای تشخیص ناهماهنگی شفت با اندازه گیری ارتعاش استفاده شوند. ناهماهنگی شفت زمانی اتفاق می‌افتد که شفت‌های ماشین‌های دوار به دلیل حرکتی که ناشی از عملکرد ماشین در شرایط کمتر از بهینه است، نامرتب می‌شوند. هنگامی که محورها به هم نخورده باشند، نیروهای وارد بر دستگاه باعث ایجاد فشار بر روی اجزای مختلف می شوند که باعث ایجاد لرزش غیرعادی می شود.
فرمت خروجی
فرستنده های ارتعاش معمولاً از خروجی حلقه جریان استفاده می کنند، یک سیگنال آنالوگ که با اکثر مترها و تحلیلگرهای داده سازگار است. فرستنده های حلقه جریان معمولاً در محدوده 4-20 میلی آمپر یا 10-50 میلی آمپر کار می کنند. یک حلقه 4-20 میلی آمپر خروجی 4 میلی آمپر را به عنوان "خاموش" (در این مورد "بدون لرزش") و 20 میلی آمپر را به عنوان "حداکثر بار" ایجاد می کند. هنگامی که هیچ لرزشی تشخیص داده نمی شود، فرستنده یک جریان ثابت 4 میلی آمپر را ارسال می کند. هنگامی که یک حسگر ارتعاش یا شتاب‌سنج لرزش را تشخیص می‌دهد، قرائت ارتعاش را به فرستنده ارسال می‌کند، که سپس خروجی آن را به مقدار فعلی متناسب با خوانش ارتعاشی که دریافت می‌کند تغییر می‌دهد.
تصویر زیر نمونه ای از مقیاس نسبتاً وسیع را نشان می دهد. همانطور که در بالا توضیح داده شد، هیچ لرزشی منجر به خروجی 4 میلی آمپر نمی شود، در حالی که حداکثر بار 5 اینچ در ثانیه (IPS) حداکثر خروجی 20 میلی آمپر را ایجاد می کند. این مقیاس خروجی را به افزایش 2 میلی آمپر تقسیم می کند و ارتعاش مورد نیاز برای راه اندازی این خروجی را نشان می دهد. این فرستنده خاص طوری کالیبره شده است که اگر سطح ارتعاش به 3.75 IPS (یا خروجی 16 میلی آمپر) برسد، زنگ هشدار به صدا درآورد و در صورت رسیدن به 4.38 IPS (یا خروجی 18 میلی آمپر) دستگاه را خاموش کند.
در حالی که خروجی حلقه جریان رایج ترین نوع است، فرستنده های ارتعاش ممکن است از سیگنال های خروجی ولتاژ، فرکانس یا دیجیتال نیز استفاده کنند.
استانداردها
فرستنده های ارتعاش ممکن است بر اساس استانداردهای گسترده تر مربوط به اندازه گیری ارتعاش ساخته، استفاده و آزمایش شوند. مثالها عبارتند از:
ANSI/ASA S2.27 (اندازه‌گیری و ارزیابی ارتعاش ماشین‌های محرک کشتی)
BS 7385 (اندازه گیری ارتعاشات و ارزیابی اثرات آنها بر ساختمان)
BS ISO 10815 (اندازه گیری ارتعاش ایجاد شده در تونل های راه آهن توسط عبور قطار)
