سوئیچ شیب تک محور 0729-1757-99 از یک سنسور شیب الکترولیتی با برد گسترده Fredericks TrueTILT و دو کلکتور باز، یکی برای هر جهت، با نقاط سفر قابل تنظیم توسط کاربر برای خروجی قابل تکرار و قابل اعتماد استفاده می کند. سوئیچ های شیب تغییر حالت را به دستگاه دیگری منتقل می کنند. این دستگاه ها سیگنالی را از سنسور شیب برای تغییر در حرکت یا جهت دریافت می کنند و روشن یا خاموش می شوند. آنها این کار را با ایجاد یک افق مصنوعی و اندازه گیری شیب زاویه ای نسبت به این افق انجام می دهند. همه محصولات سوئیچ را باز یا بسته نمی کنند. برخی، مانند آلارم های سوئیچ شیب، پاسخ های شنیداری یا بصری را فعال می کنند تا به اپراتور اطلاع دهند که یک سیستم از تراز نیست.

کلیدهای شیب دار از لوله های نارسانا ساخته شده اند که دارای دو کنتاکت الکتریکی و ماده ای است که به عنوان هادی بین دو کنتاکت الکتریکی عمل می کند. جیوه زمانی یک ماده رسانا بود که معمولاً مورد استفاده قرار می گرفت، اما اکنون به دلیل سمی بودن آن از محبوبیت کمتری برخوردار است. مواد دیگری که می توانند کلید شیب را فعال کنند عبارتند از توپ های فلزی و جریان الکتریکی.

انواع سوئیچ شیب

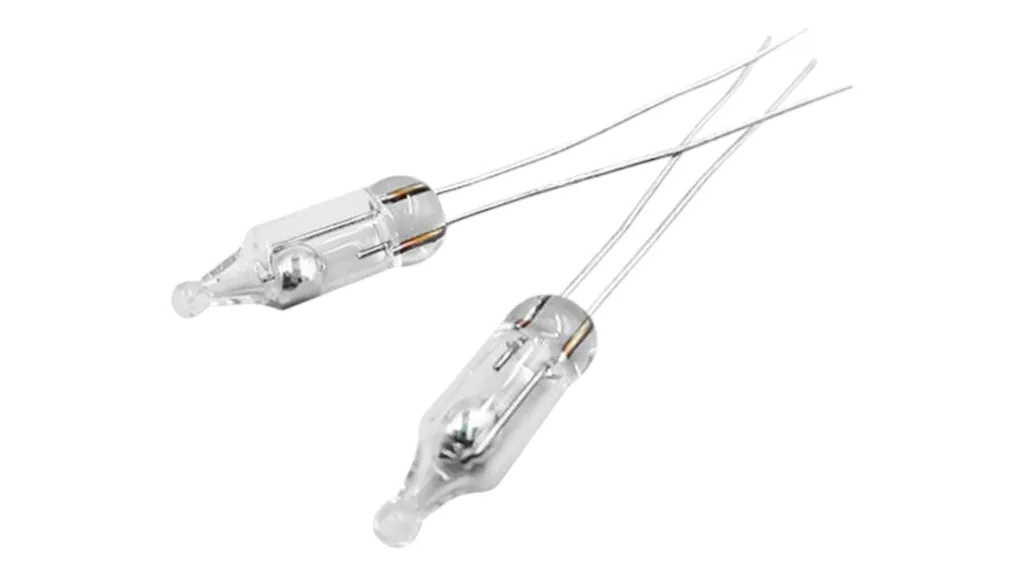

سوئیچ های جیوه از یک قطره جیوه در لوله استفاده می کنند. سنسور با توجه به نیروهای گرانش به گونه‌ای قرار می‌گیرد که وقتی سوئیچ باز است، جیوه از کنتاکت‌ها دور می‌شود. تغییر جهت سنسور باعث می شود مهره در لوله بغلتد و هر دو کنتاکت را لمس کرده و سوئیچ را ببندد.

از مزایای کلیدهای شیبدار جیوه ای می توان به هزینه کم و سهولت استفاده آنها اشاره کرد.
معایب آن عبارتند از ماهیت سمی مواد و اینکه آنها فقط می توانند عملکردهای روشن/خاموش را انجام دهند.
سوئیچ های توپ در قفس از یک توپ فلزی کوچک استفاده می کنند که در یک واحد مسکونی با دو یا چند کنتاکت نگهداری می شود. هنگامی که محفظه کج می شود، توپ دو کنتاکت الکتریکی را کوتاه می کند و سوئیچ را خاموش می کند. می توان چندین کنتاکت به این دستگاه اضافه کرد تا جهت شیب مشخص شود.
مزیت سوئیچ های توپ در قفس این است که این نوع سوئیچ ها می توانند چندین کنتاکت داشته باشند تا جهت شیب آن مشخص شود، علاوه بر این، محصولات توپ در قفس سمیت کمتری نسبت به کلیدهای جیوه ای دارند.
سنسورهای تعادل نیرو ، حسگرهای مرجع جاذبه هستند که اغلب در شیب‌سنج‌ها استفاده می‌شوند. سنسور از یک سیستم تعادل تشکیل شده است که در آن یک جرم آونگی بین دو آشکارساز موقعیت معلق است. هنگامی که جرم به دلیل نیروی گرانش سعی می کند در جهت شیب حرکت کند، موقعیت جرم توسط سنسورهای موقعیت تشخیص داده می شود و باعث تغییر جریان می شود.
حسگرهای حالت جامد سیستم های میکرو الکترومکانیکی (MEM) هستند. آنها دستگاه های مینیاتوری با صفحات جرمی متحرک هستند که از طریق یک سیستم تعلیق مکانیکی به یک قاب مرجع متصل می شوند.
سنسورهای شیب الکترولیتی قادر به انجام اندازه گیری های بسیار دقیق گام و رول در کاربردهای مختلف هستند. آنها با استفاده از یک حفره شیشه ای یا سرامیکی پر از یک مایع رسانای الکتریکی عمل می کنند. با چرخاندن سنسور، عدم تعادل بین الکترودها ایجاد می شود. عدم تعادل یکی از الکترودها متناسب با زاویه چرخش است.
سنسورهای شیب خازنی برای اندازه گیری غیر تماسی شیب و شیب طراحی شده اند. خازن ها می توانند هم به عنوان سنسور و هم به عنوان سوئیچ عمل کنند. حسگر خازنی مستقل از ماده پایه است و بر تغییر ظرفیت خازن زمانی که هندسه خازن در حال تغییر است متکی است.
شتاب سنج ها ابزاری برای اندازه گیری، نمایش و تجزیه و تحلیل شتاب و ارتعاش هستند. می توان از آنها به عنوان سنسور شیب استفاده کرد اما وضوح در جهت شیب محدود است و مصرف انرژی بالایی دارند.
مشخصات
خریداران باید این مشخصات محصول را هنگام انتخاب سوئیچ شیب در نظر بگیرند.
محدوده زاویه شیب محدوده خروجی خطی مورد نظر است که بر حسب درجه اندازه گیری می شود.
تعداد محورها جهت شیب را تعیین می کند
پهنای باند فرکانس مورد استفاده برای اندازه گیری تغییرات شتاب است.
دقت و محدوده فرکانس باید با هم در نظر گرفته شوند، زیرا محدوده فرکانس‌هایی را نشان می‌دهند که سوئیچ‌های شیب و سنسورها با مشخصات دقت خود مطابقت دارند. دقت در فرکانس‌های پایین‌تر و پایین‌تر کاهش می‌یابد مگر اینکه دستگاه قادر به پاسخگویی DC باشد. و در فرکانس‌های بالاتر نزدیک به تشدید و فراتر از آن، جایی که پاسخ خروجی آن خاموش می‌شود. فرکانس ها معمولاً فرکانس های roll off 3-dB هستند.
خروجی های الکتریکی
سوئیچ های شیب دار با خروجی های الکتریکی مختلف در دسترس هستند.
جریان آنالوگ نشان دهنده شیب حس شده به عنوان جریان است (به عنوان مثال 4-20 میلی آمپر).
منطق دیجیتال ترانزیستور ترانزیستور (TTL) از ترانزیستورها برای پیش‌فرض کردن دروازه منطقی و عملکرد تقویت کننده استفاده می‌کند.
فرکانس آنالوگ یا پالس سیگنالی است که شیب حس شده را نشان می دهد.
ولتاژ آنالوگ نشان دهنده شیب حس شده به عنوان ولتاژ است (به عنوان مثال 0-10 VDC).
سیگنال های سوئیچ یا آلارم برای هشدار به کاربر هنگام روشن یا خاموش شدن سنسور شیب طراحی شده اند که نشان می دهد جهت سنسور تغییر کرده است.
انواع نمایشگر
انواع نمایشگر بر نحوه تعامل کاربر با دستگاه تأثیر می گذارد.
مترهای آنالوگ دستگاه های اساسی با علامت گذاری برای تعیین جهت هستند
نمایشگرهای عددی دیجیتال از LCD برای نمایش زاویه جهت، ولتاژ یا جریان استفاده می کنند.
ویدئو خوانش سنسور شیب و ضبط را نمایش می دهد
برنامه های کاربردی
سوئیچ شیب در بسیاری از برنامه های کاربردی استفاده می شود. این موارد عبارتند از:
دوربین ها
کنترل پرواز هواپیما
سیستم های امنیتی خودرو
دوربین های فیلمبرداری
تجهیزات ساختمانی
کیسه هوای خودرو
ربات ها
ترموستات ها
مطالعه حرکت انسان
کنترلرهای بازی های ویدیویی
منبع
globalspec
