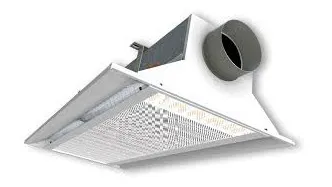

رادیاتورها و شبکه های هوای سرد

رادیاتورها و شبکه های هوای سرد یک نوع سیستم تهویه مطبوع همرفتی هستند که برای گرم کردن یا خنک کردن اتاق ها استفاده می شود. لوله های حاوی آب گرم یا سرد از تیر عبور می کنند. همانطور که پرتو گرم یا سرد می شود، گرما یا خنکی را به هوای اطراف می تاباند.

نمایش همه تولیدکنندگان رادیاتورها و شبکه های هوای سرد

یک پرتو سرد شده به عنوان یک رادیاتور عمل می کند که توسط آب چرخشی خنک می شود. مزیت استفاده از سیستم پرتو سرد این است که انرژی فن و اتکا به گرم کردن مجدد را از بین می برد. هوای گرم بالا می‌آید، توسط پرتو سرد خنک می‌شود و سپس به زمین بازمی‌گردد، جایی که چرخه از نو شروع می‌شود.

مزایای اضافی سیستم پرتو سرد شامل محدود بودن قطعات متحرک، عملکرد بی صداتر در مقایسه با سیستم های VAV و حداکثر فضا به دلیل نصب پرتوهای سرد در بالای سر است. معایب شامل توسعه چگالش است، بنابراین شرایط بسیار در محدوده معینی نگه داشته می شود، گران تر از سیستم های معمولی و نصب آن دشوار است.

انواع رادیاتورها و شبکه های هوای سرد

آنها در سه نوع مختلف موجود هستند: پرتوهای غیرفعال، فعال و یکپارچه/چند سرویس.

غیرفعال - در سیستم غیرفعال هیچ اتصالی به منبع تامین هوا وجود ندارد و نیاز به تهویه جداگانه دارد. در درجه اول خنک کننده همرفتی است و برای جلوگیری از تراکم نیاز به اتمسفر خشک دارد. آنها متکی به افزایش هوای گرم، خنک شدن توسط پرتوهای پر از آب، و فرو رفتن دوباره چرخه هوای همرفتی هستند. سیستم های پرتو سرد از لوله های مسی ساخته شده و به پره های آلومینیومی متصل می شوند. این سیستم در یک محفظه ورق فلزی قرار گرفته و در سطح سقف نصب شده است تا خنک کننده همرفتی را فراهم کند. سیستم های پرتو سرد منفعل در فضاهایی با بارهای خنک کننده سبک به بهترین وجه استفاده می شوند.

فعال - در یک سیستم فعال، که به عنوان سیستم ABC نیز شناخته می شود، هوای تهویه توسط یک سیستم مرکزی انتقال هوا از طریق کانال به پرتو می رسد. همچنین عمدتاً خنک کننده همرفتی است، اما خروجی آن به طور قابل توجهی بالاتر از سیستم های پرتو سرد غیرفعال است. از پرتوهای سرد فعال برای سرمایش و گرمایش استفاده می شود. آنها دارای علائم صوتی بسیار پایین و سطوح بسیار بالایی از راحتی حرارتی سرنشینان هستند. این نوع سیستم در برنامه‌های حساس به صدا مانند کتابخانه‌ها و بیمارستان‌ها و همچنین در برنامه‌های مقاوم‌سازی مورد استفاده قرار می‌گیرد، زیرا به کمترین میزان تخلیه سربار نیاز دارند. با توجه به بهره وری انرژی برتر سیستم ABC و کنترل دمای فردی آنها در کاربردهای LEED در نظر گرفته می شوند.

پرتوهای یکپارچه/چند سرویس - پرتوهای چند سرویس شامل روشنایی، بلندگوها، دهانه های اسپرینکلر، مسیرهای کابل و غیره هستند. آنها می توانند غیرفعال یا فعال باشند. از آنجایی که می‌توانند شامل سایر سیستم‌های خدمات ساختمانی باشند، گران‌تر هستند. تیرهای چند سرویس، اتصال بهینه بسیاری از سیستم های سرویس را ارائه می دهند تا نصب آسان تر باشد. مزایای اضافی تیرهای چند سرویس عبارتند از: فضاهای با دسترسی آسان برای نگهداری، طراحی پیچیده تر که نیاز به ورودی از همه تیم های برنامه ریزی دارد، و کاهش زمان مورد نیاز برای ساخت ساختمان.

تفاوت بین پرتوهای غیرفعال و فعال حول نحوه ورود جریان هوا و هوای تازه به فضا می چرخد.

پیشگیری از تراکم

 تراکم می تواند یک عامل بازدارنده برای نصب سیستم های پرتو سرد باشد. با این حال، با کنترل های مناسب در محل می توان تراکم را کاهش داد یا از آن جلوگیری کرد. با گنجاندن حالت "غیر اشغال"، دماهای بازگشت و چرخه های "خشک شدن" را می توان پس از دوره های طولانی کارکرد حالت غیر اشغالی اجرا کرد. سنسورهای نقطه شبنم برای تشخیص و سپس غیرفعال کردن سیستم زمانی که شرایط برای تراکم مطلوب است استفاده می شود. سنسورهای رطوبت نیز می توانند گنجانده شوند. این سیستم همچنین می‌تواند دارای کلیدی باشد که در صورت باز شدن پنجره، پرتوی سرد را غیرفعال می‌کند و به شرایط محیطی اجازه می‌دهد متراکم ایجاد کند.

استانداردها

سیستم های پرتو سرد باید استانداردهای خاصی را رعایت کنند تا از طراحی و عملکرد مناسب اطمینان حاصل شود.

BRE IP11/04 - تیرهای سرد منفعل نصب شده در محیط ساختمان ها می توانند برای منحرف کردن بهره های مستقیم خورشیدی و اطمینان از آسایش حرارتی خوب در منطقه محیطی بسیار موثر باشند. این مقاله یافته‌های یک پروژه تحقیقاتی را ارائه می‌کند که عملکرد تیرهای محیطی سرد را بررسی کرده و راهنمایی‌هایی را برای اجتناب از مشکلات طراحی ایجاد کرده است.

DIN EN 15116 - تهویه در ساختمان - آزمایش و رتبه بندی پرتوهای سرد فعال.

منبع

globalspec
