رادیاتورهای هیدرونیک

رادیاتورهای هیدرونیک وسایل گرمایشی هستند که از اصل همرفت برای انتقال گرما از یک محیط سیال داخلی به هوای اتاق اطراف استفاده می کنند. مواد، عمدتاً آب داغ یا بخار، در یک محفظه ایمن و مهر و موم شده قرار دارند.

نمایش تمام سازندگان رادیاتور هیدرونیک

رادیاتورهای آب گرم با گردش آب گرم شده در یک ظرف در بسته کار می کنند. از آنجایی که این آب گرم گرما را به داخل اتاق می تاباند، متعاقبا خنک می شود و به پایین رادیاتور می رسد. از آنجا، از طریق یک لوله برگشتی برای گرم کردن مجدد به دیگ بخار هدایت می شود و یک چرخه ثابت حلقه بسته گرمایش و گرم کردن مجدد را حفظ می کند.

از سوی دیگر، رادیاتورهای مبتنی بر بخار عملکرد متفاوتی دارند. بخار که توسط فشار خود هدایت می شود، در سراسر سیستم رادیاتور حرکت می کند. در حالی که بخار روش توزیع آسان‌تری را در سیستم گرمایشی نسبت به آب گرم ارائه می‌کند، اما بازده حرارتی یکسانی را ارائه نمی‌دهد.

یکی از ویژگی های مهم این رادیاتورها گنجاندن دریچه های ترموستاتیک رادیاتور است که توانایی تنظیم دقیق تنظیمات رادیاتور را برای هماهنگی با ترجیحات راحتی هر اتاق می دهد. استفاده از رادیاتورهای هیدرونیک به طور کلی مقرون به صرفه تر از سیستم های گرمایش مرکزی سنتی است.

با دور شدن از رادیاتورهای چدنی قدیمی و سنگین، این گرایش به سمت طراحی های قرنیز کم حاشیه معاصر و واحدهای دیواری جذاب از نظر بصری تغییر کرده است. رادیاتورهای هیدرونیک که عمدتاً برای گرمایش مسکونی و تجاری طراحی شده‌اند، در سبک‌های مختلفی در دسترس هستند، حتی به مدل‌های تخصصی برای مقاصد خاص مانند حوله‌های گرم‌کننده نیز می‌رسند.

وسایل انتقال حرارت

رادیاتورهای هیدرونیک به دلیل ظرفیت گرمایی برتر، در دسترس بودن گسترده و خواص غیر سمی، در درجه اول از آب به عنوان یک واسطه انتقال حرارت استفاده می کنند. با این وجود، در سناریوهای خاص، طراحان رادیاتور به سیالات جایگزین، یعنی مخلوط گلیکول-آب، و روغن روی می آورند تا نیازهای گرمایشی خاص را برآورده کنند.

مخلوط های گلیکول-آب

در پیکربندی های گرمایش رادیاتور که یخ زدگی خطر دارد، مخلوط گلیکول-آب وارد عمل می شود. پروپیلن گلیکول یا اتیلن گلیکول، با نقاط انجماد پایین‌تری نسبت به آب، از یخ زدگی سیستم در هوای سرد جلوگیری می‌کند. این کیفیت باعث می‌شود که مخلوط‌های گلیکول در کاربردهای گرمایش بیرونی، از جمله سیستم‌های ذوب برف تابشی ارزشمند باشد. از جنبه منفی، گلیکول‌ها گرمای کمتری را در مقایسه با آب برای اختلاف حجم و دمای معادل حمل می‌کنند که به طور بالقوه منجر به انتقال حرارت کمتر کارآمد می‌شود. همچنین ممکن است به دلیل افزایش ویسکوزیته، نیاز به رادیاتورهای بزرگتر یا انرژی اضافی برای پمپاژ سیال داشته باشند.

روغن

روغن در رادیاتورها استفاده می شود، البته کمتر از مخلوط های آب یا گلیکول. کاربرد قابل توجه روغن در رادیاتورهای پر از روغن نهفته است، جایی که یک عنصر گرمایش الکتریکی روغن را گرم می کند و سپس گرما را به جو اطراف منتقل می کند.

این روغن دارای نقطه جوش بالاتری نسبت به آب است که اجازه می دهد دمای عملیاتی بالاتری در کاربردهای خاص داشته باشد. با این حال، مانند گلیکول‌ها، روغن معمولاً ظرفیت گرمایی کمتری نسبت به آب دارد و می‌تواند چسبناک‌تر باشد، که به طور بالقوه منجر به مشکلاتی با راندمان انتقال حرارت و کرنش پمپ می‌شود.

بخار

رادیاتورهای بخار، در حالی که یک روش گرمایش قدیمی تلقی می شوند، همچنان در برخی از ساختمان های قدیمی وجود دارند. سادگی ذاتی سیستم‌های مبتنی بر بخار و استعداد آنها برای گرمایش کارآمد در ساختمان‌های بزرگ و چند طبقه، همچنان بهترین گزینه‌ها است. اما آنها با معایب خود همراه هستند، از جمله خطرات ایمنی بالقوه، کنترل دما غیر دقیق، و راندمان پایین تر در مقایسه با سیستم های آب گرم. نگهداری آنها نیز دشوارتر است.

آب

گرمایش رادیاتور مدرن به طور استاندارد از رادیاتورهای هیدرونیک آب گرم یا سیستم های گرمایش هیدرونیک استفاده می کند. این سیستم ها چندین مزیت مانند راندمان بیشتر، کنترل دما و ایمنی را ارائه می دهند.

آنها به پمپی برای گردش آب نیاز دارند که پیچیدگی و نقاط خرابی احتمالی را به سیستم وارد می کند. علاوه بر این، سیستم های آب گرم نامتعادل ممکن است منجر به گرمایش ناهموار شود، نگرانی که می تواند با طراحی و نصب صحیح سیستم کاهش یابد. علیرغم این مسائل، رادیاتورهای آب گرم به دلیل کارایی، ایمنی و قابلیت کنترل برتر، عموماً در تاسیسات مدرن ترجیح داده می شوند.

تنظیمات

انواع مختلفی از رادیاتورهای هیدرونیک وجود دارد که هر کدام دارای نقاط قوت و معایب بالقوه منحصر به فردی هستند. درک این ویژگی ها می تواند به شناسایی مناسب ترین نوع برای یک کاربرد معین کمک کند.

رادیاتور پایه

شکل 1: رادیاتور پایه در اتاق نشیمن. منبع: حوزه عمومی

این رادیاتورها که به عنوان بخاری های پایه آب گرم شناخته می شوند، دارای طراحی جمع و جور هستند که به صرفه جویی در فضای با ارزش کف کمک می کند. قرارگیری ظریف در امتداد قرنیز دیوار و پتانسیل پوشش های زیبایی شناسی امکان ادغام نامحسوس در دکوراسیون اتاق را فراهم می کند. از نظر عملیاتی، آنها به طور قابل توجهی ساکت هستند و به یک محیط راحت کمک می کنند. با این حال، رادیاتورهای قرنیزی ممکن است به دوره های طولانی تری برای گرم کردن موثر یک اتاق در مقایسه با برخی دیگر از انواع دیگر نیاز داشته باشند و به دلیل قرار گرفتن در نزدیکی کف، می توانند در فضاهای بزرگتر کارایی کمتری داشته باشند.

رادیاتورهای پنلی

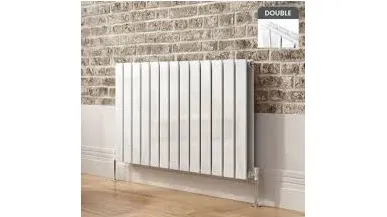

شکل 2: رادیاتور پانلی.

این رادیاتورهای همه کاره در مجموعه‌ای از اندازه‌ها و شکل‌ها با گزینه‌هایی برای پیکربندی‌های دیواری یا مستقل عرضه می‌شوند. به دلیل توانایی گرمایش سریع آنها قابل توجه است، آنها می توانند به سرعت یک اتاق را به دمای مطلوب برسانند. طراحی مدرن و شیک آنها می تواند به راحتی با دکوراسیون معاصر ترکیب شود و زیبایی یک اتاق را بهبود بخشد. با این حال، برای عملکرد بهینه و جلوگیری از هرگونه نگرانی ایمنی به دلیل دمای بالقوه بالای سطح رادیاتور، باید به دقت در نظر گرفته شود.

رادیاتور حوله ای

رادیاتورهای حوله ای که معمولاً در حمام نصب می شوند، هدف دوگانه گرمایش اتاق و گرم کردن حوله را دارند. طراحی آنها که دارای نوارهای افقی است، به عملکرد و زیبایی اتاق می افزاید. آنها لوکس حوله های گرم شده را ارائه می دهند که می تواند به طور قابل توجهی راحتی در تنظیمات حمام را بهبود بخشد. یکی از اشکالات اصلی، تخصصی بودن آنهاست. ممکن است برای فضاهایی غیر از حمام مناسب یا ضروری نباشند.

رادیاتورهای ستونی

شکل 3: رادیاتور ستونی.

این واحدها که شبیه رادیاتورهای چدنی سنتی هستند، به دلیل قدرت حرارتی بالا و زیبایی قدیمی مورد قدردانی قرار می گیرند. علیرغم زمان طولانی تری برای رسیدن به حداکثر دما، پس از گرم شدن، گرما را به طور موثر حفظ می کنند و حتی پس از خاموش شدن دیگ گرمای پایدار را فراهم می کنند. با این حال، اندازه و وزن قابل توجه آنها، در مقایسه با جایگزین های مدرن، می تواند چالش هایی را در نصب و استفاده از فضا ایجاد کند.

رادیاتورهای کنوکتور

این رادیاتورها، معمولاً باریکتر از سایر رادیاتورها، دارای پره های کنوکتور برای افزایش سطح برای افزایش خروجی گرما هستند. با کشیدن هوای خنک از پایین، گرم کردن آن و سپس رها کردن آن از بالا، یک چرخه حرارتی همرفتی برقرار می کنند. با این حال، به دلیل طراحی عملیاتی آنها، ممکن است برای تمیز کردن پره ها و حفظ راندمان گرمایش بهینه نیاز به تعمیر و نگهداری منظم داشته باشند.

رادیاتورهای فن کویل

این واحدها طراحی سنتی رادیاتور را با مکانیزم فن برای افزایش توزیع گرما ترکیب می کنند. فن حرکت هوا را روی سطح رادیاتور تسریع می کند و منجر به پراکندگی سریع و کارآمد گرما می شود. با این وجود، افزودن یک فن می‌تواند به افزایش سطح نویز در مقایسه با سایر انواع رادیاتور کمک کند و ممکن است به سیم‌کشی الکتریکی اضافی برای عملکرد فن نیاز داشته باشد.

اجزاء

هر قسمت از یک رادیاتور نقش خاصی را ایفا می کند و با هم انتقال موثر گرما را در یک فضا تسهیل می کند و به یک محیط راحت و کم مصرف کمک می کند.

دیگ بخار

دیگ بخار که به عنوان منبع حرارت مرکزی سیستم عمل می کند، افزایش انرژی حرارتی سیال در گردش در سیستم است.

سیال کار

سیستم‌های هیدرونیک بر اساس یک پیکربندی حلقه بسته عمل می‌کنند و سیال کار، معمولاً آب، را در یک شبکه لوله‌کشی مهر و موم شده حفظ می‌کنند. بسته به نیازهای خاص سیستم می توان از سیالات جایگزین استفاده کرد.

ترموستات

ترموستات که به عنوان رابط تنظیمی سیستم عمل می کند، وضعیت عملیاتی و نقاط تنظیم دمای سیستم گرمایش هیدرونیک را تعدیل می کند و در نتیجه خروجی گرما را کنترل می کند.

منیفولد

این جزء به عنوان هاب توزیع سیال گرم شده عمل می کند. مسیریابی محیط حرارتی را تسهیل می کند و توزیع یکنواخت و کارآمد گرما را در سراسر شبکه تضمین می کند.

لوله

سیستم‌های هیدرونیک معاصر از لوله‌های پلاستیکی انعطاف‌پذیر، بادوام یا PEX (پلی‌اتیلن متقاطع) استفاده می‌کنند که به دلیل بهره‌وری و سهولت نصب، از استفاده سنتی از لوله‌های مسی یا صلب تغییر می‌کند.

مبدل حرارتی

این جزء که می تواند به صورت کف تابشی، رادیاتورهای دیواری یا بخاری های قرنیز ظاهر شود، مسئول تسهیل انتقال انرژی حرارتی از سیال در گردش به هوای محیط در اتاق است.

پمپ

هنگامی که دمای سیال کار توسط دیگ بالا رفت، پمپ اطمینان حاصل می کند که سیال گرم شده در سراسر سیستم گردش می کند. این جزء فعال توزیع حرارتی کارآمد را در داخل محل تضمین می کند.

کاربردهای صنعتی

شکل 4: ساختمان های شهر.

ساخت و ساز مسکونی

سیستم های هیدرونیک یک انتخاب رایج برای گرمایش فضا در ساختمان های مسکونی است. آنها گرمای یکنواخت و راحت را ارائه می دهند و اغلب به دلیل بهره وری انرژی و عملکرد بی صدا ترجیح داده می شوند.

ساخت و ساز تجاری

در محیط های تجاری مانند دفاتر، مراکز خرید یا رستوران ها، رادیاتورهای هیدرونیک گرمایش موثر و قابل اعتمادی را ارائه می دهند. آنها به ویژه در ساختمان های در مقیاس بزرگ که مدیریت مناطق گرمایش مختلف حیاتی است مفید هستند.

تولید صنعتی

رادیاتورهای هیدرونیک در کارخانه ها یا انبارها می توانند به طور موثری نیازهای گرمایشی قابل توجه را مدیریت کنند. آنها برای حفظ یک محیط کاری راحت یا اطمینان از اینکه فرآیندهای خاص در دمای لازم نگهداری می شوند استفاده می شوند.

مراقبت های بهداشتی

در بیمارستان ها و سایر مراکز مراقبت های بهداشتی، حفظ دمای ثابت برای راحتی و سلامتی بیمار حیاتی است. رادیاتورهای هیدرونیک امکان کنترل دقیق دما را در نواحی مختلف فراهم می کند و آنها را برای چنین تنظیماتی مناسب می کند.

مهمان نوازی

هتل‌ها، استراحتگاه‌ها و سایر مشاغل در صنعت مهمان‌نوازی از گرمایش هیدرونیک برای اطمینان از راحتی مهمانان استفاده می‌کنند. این سیستم ها می توانند به طور موثر نیازهای گرمایشی منحصر به فرد فضاهای مختلف مانند اتاق مهمان، لابی، چشمه های معدنی و ناهارخوری را مدیریت کنند.

آموزش و پرورش

مؤسسات آموزشی مانند مدارس و دانشگاه ها از رادیاتورهای هیدرونیک برای کارایی و راحتی که فراهم می کنند استفاده می کنند که برای حفظ یک محیط آموزشی بهینه بسیار مهم است.

کشاورزی

در محیط‌های کشاورزی، مانند گلخانه‌ها، می‌توان از سیستم‌های گرمایش هیدرونیک برای حفظ دمای خاص مورد نیاز برای رشد گیاهان یا نگهداری حیوانات استفاده کرد.

انتخاب رادیاتور هیدرونیک

رادیاتورهای هیدرونیک یک راه حل همه کاره برای نیازهای گرمایشی با مجموعه ای از سیالات و پیکربندی برای پاسخگویی به کاربردهای خاص ارائه می دهند. در حالی که آب رایج ترین و کارآمدترین مایع انتقال حرارت است، جایگزین هایی مانند مخلوط گلیکول-آب، روغن یا بخار بر اساس ملاحظات محیطی و سیستمی می توانند مورد استفاده قرار گیرند.

پیکربندی‌ها، از جمله قرنیز، پانل، حوله، ستون، کنوکتور و رادیاتور فن کویل، قدرت‌های متفاوتی را در راندمان گرمایش، یکپارچگی زیبایی‌شناختی و الزامات فضایی ارائه می‌کنند. انتخاب سیال و پیکربندی به عواملی مانند اندازه و نوع ساختمان، شرایط محیطی و نیازهای گرمایشی خاص بستگی دارد. تنوع در سیستم های رادیاتور هیدرونیک یک راه حل گرمایشی مناسب، کارآمد و مقرون به صرفه را برای طیف گسترده ای از کاربردهای مسکونی، تجاری و صنعتی تضمین می کند.
