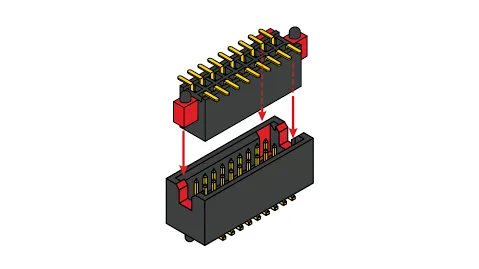

آشنایی با اتصالات برد به برد
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقهاتصالات برد به برد برای اتصال مستقیم بردهای مدار چاپی (PCB) به یکدیگر استفاده می‌شوند. این اتصالات می‌توانند ارتباط میان دو یا چند برد را برای انتقال سیگنال، داده‌ها و قدرت برقرار کنند. این نوع اتصالات معمولاً در دستگاه‌های الکترونیکی پیچیده مانند رایانه‌ها، تلفن‌های همراه، و دیگر تجهیزات صنعتی و پزشکی استفاده می‌شوند.
انواع اتصالات برد به برد
اتصالات با پین‌های افقی و عمودی:
این نوع اتصالات شامل پین‌های متصل به PCB هستند که به شکل افقی یا عمودی قرار می‌گیرند و در زمانی که نیاز به انتقال سیگنال یا انرژی میان بردها باشد، استفاده می‌شوند.اتصالات با کانکتورهای با فواصل مختلف:
در این نوع اتصالات، فاصله میان پین‌ها یا کانکتورها بسته به نیاز طراحی متفاوت است. این نوع اتصالات می‌توانند از نظر اندازه و ابعاد متنوع باشند و در کاربردهای خاص مورد استفاده قرار گیرند.اتصالات فشاری (Press-Fit):
اتصالات فشاری نیاز به لحیم‌کاری ندارند و با فشار به بردهای مدار چاپی متصل می‌شوند. این نوع اتصالات در مواردی که لحیم‌کاری ممکن است باعث آسیب به برد شود، مفید است.
ویژگی‌ها و مزایا
تأمین امنیت و قابلیت اطمینان:
اتصالات برد به برد باید امنیت بالایی داشته باشند، به‌ویژه در دستگاه‌هایی که نیاز به انتقال داده‌های حساس یا سیگنال‌های الکتریکی دارند. این اتصالات معمولاً با دقت و کیفیت بالا ساخته می‌شوند تا عمر طولانی داشته باشند.فشردگی و صرفه‌جویی در فضا:
اتصالات برد به برد معمولاً طراحی‌های فشرده دارند که به کاهش اندازه کلی دستگاه و بهینه‌سازی فضای داخلی آن کمک می‌کند.انتقال کارآمد سیگنال‌ها:
این اتصالات برای انتقال کارآمد سیگنال‌ها و داده‌ها بین بردهای مختلف طراحی شده‌اند، که برای عملکرد صحیح دستگاه‌های پیچیده و چندبورد ضروری است.تنوع در طراحی:
اتصالات برد به برد به صورت‌های مختلف از جمله اتصالات معمولی، اتصالات مقاوم در برابر شوک و ارتعاش، و اتصالات با پشتیبانی از ولتاژ و جریان‌های مختلف طراحی می‌شوند.
کاربردهای رایج
رایانه‌ها و سرورها: برای اتصال بخش‌های مختلف یک سیستم کامپیوتری به یکدیگر.
دستگاه‌های ارتباطی: برای ایجاد اتصال بین بردهای مدار چاپی در تجهیزات ارتباطی.
دستگاه‌های پزشکی: برای اتصال بردهای مختلف در تجهیزات پزشکی و تشخیصی.
دستگاه‌های خودرویی: در سیستم‌های الکترونیکی پیشرفته در خودروها.
سوالات متداول
چگونه انتخاب صحیح اتصالات برد به برد انجام می‌شود؟ انتخاب نوع اتصال بستگی به نیازهای سیستم، از جمله سرعت انتقال داده، اندازه، و فضای موجود در دستگاه دارد. همچنین، باید به قابلیت اطمینان و دوام اتصال نیز توجه کرد.
آیا اتصالات برد به برد برای همه نوع مدار چاپی مناسب هستند؟ نه، اتصالات برد به برد باید بر اساس مشخصات مدار چاپی و نیازهای طراحی انتخاب شوند. برخی از این اتصالات برای مدارهای کوچک و سبک طراحی شده‌اند، در حالی که برخی دیگر برای کاربردهای سنگین‌تر و صنعتی مناسب‌ترند.
آیا اتصالات برد به برد با زمان استفاده طولانی دچار خرابی می‌شوند؟ بسته به کیفیت ساخت و نوع اتصال، این اتصالات می‌توانند عمر طولانی داشته باشند. اما در صورتی که به‌طور مداوم تحت فشار یا ارتعاشات قرار گیرند، ممکن است به مرور زمان دچار مشکل شوند.
