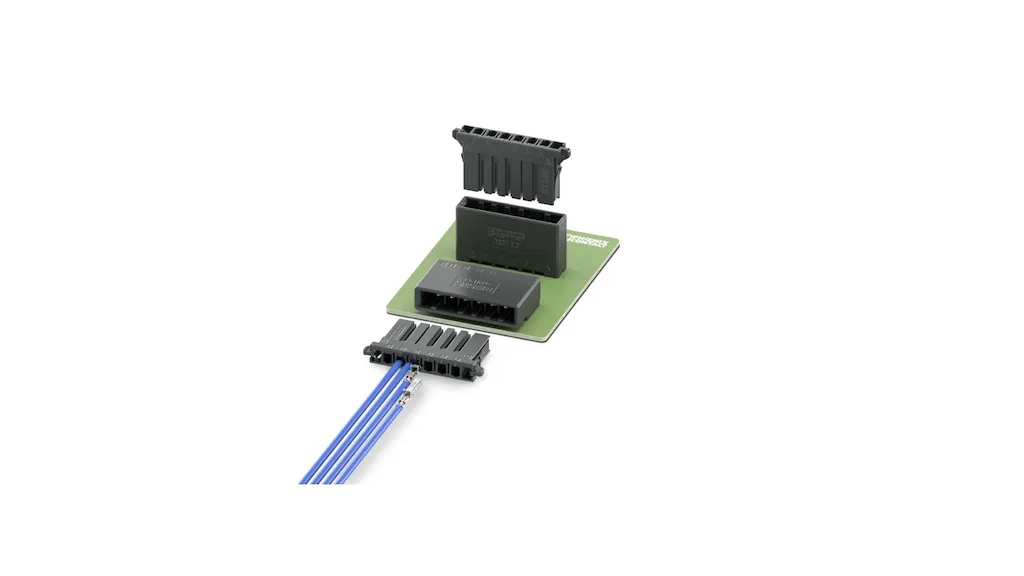

آشنایی با اتصالات سیم به برد
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقهاتصالات سیم به برد برای برقراری ارتباط بین سیم‌ها و بردهای مدار چاپی (PCB) استفاده می‌شوند. این اتصالات به‌طور گسترده در بسیاری از دستگاه‌های الکترونیکی برای اتصال سیم‌های برق، سیگنال‌ها یا داده‌ها به اجزای مختلف مدار چاپی به کار می‌روند.
ویژگی‌های اصلی اتصالات سیم به برد
نوع اتصالات:
این اتصالات می‌توانند در انواع مختلفی ارائه شوند از جمله اتصال‌های سوراخ عبوری (Through-Hole)، اتصال سطحی (Surface Mount) و اتصال‌های فشاری (Press-Fit). انتخاب نوع اتصال به نوع کاربرد و نیازهای خاص هر دستگاه بستگی دارد.درجه مقاومت:
این اتصالات برای تحمل تنش‌های مکانیکی و محیطی طراحی می‌شوند و به‌طور معمول مقاومت بالایی در برابر لرزش، تغییرات دما و سایر عوامل محیطی دارند.نوع تماس‌ها:
اتصالات سیم به برد می‌توانند از انواع مختلفی از تماس‌ها شامل پین هدها، سوکت‌ها و کانکتورها استفاده کنند.عایق و حفاظت:
بسیاری از این اتصالات دارای عایق هستند که از ورود رطوبت، گرد و غبار و سایر آلاینده‌ها به مدار جلوگیری می‌کند و در نتیجه عملکرد اتصالات را تضمین می‌کند.رتبه‌بندی جریان و ولتاژ:
این اتصالات معمولاً در انواع مختلف با قابلیت‌های جریان و ولتاژ مختلف تولید می‌شوند، که می‌توانند برای انواع کاربردها و نیازها مناسب باشند.
کاربردهای رایج اتصالات سیم به برد
الکترونیک مصرفی:
در دستگاه‌هایی مانند گوشی‌های هوشمند، تلویزیون‌ها و لپ‌تاپ‌ها برای اتصال منابع تغذیه و انتقال سیگنال‌ها از سیم‌ها به مدارها استفاده می‌شود.صنعت خودروسازی:
در خودروها، این اتصالات برای متصل کردن سنسورها، ماژول‌های کنترل و سایر اجزای الکترونیکی به بردهای مدار چاپی به کار می‌روند.دستگاه‌های صنعتی:
در تجهیزات صنعتی برای انتقال سیگنال‌ها و توان به اجزای مختلف سیستم‌های پیچیده استفاده می‌شود.
مزایای اتصالات سیم به برد
انعطاف‌پذیری:
این اتصالات قابلیت تنظیم و سفارشی‌سازی در تعداد پین‌ها، رتبه‌بندی جریان و ولتاژ و اندازه‌های مختلف سیم‌ها را دارند.مقرون به صرفه بودن:
این اتصالات هزینه تولید نسبتاً پایین دارند و به همین دلیل برای تولید در مقیاس بالا و صرفه‌جویی در هزینه‌ها مناسب هستند.
انواع مختلف اتصالات سیم به برد
اتصالات نوع کرمپ:
این نوع اتصالات برای متصل کردن سیم‌ها به پین‌ها از ابزار کرمپ استفاده می‌کنند.اتصالات نوع لحیم:
این اتصالات نیاز به لحیم‌کاری دارند و اتصال محکم و با پایداری بالا بین سیم و پین‌ها ایجاد می‌کنند.
