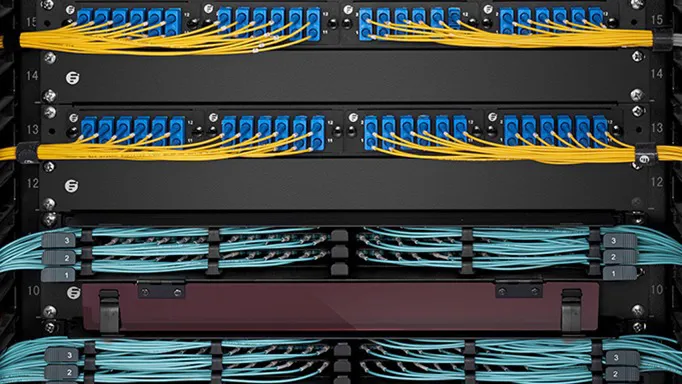

پچ پنل ها
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقهپچ پنل ها گروهی از پورت ها هستند که برای اتصال خطوط بین ارتباطات و وسایل الکترونیکی استفاده می شوند. اتصالات به صورت دستی با پچ‌کوردهای کوچک انجام می‌شوند و سیم‌کشی آن‌ها راحت‌تر از سوئیچ‌های خودکار است. پچ پنل های بی سیم نیز موجود است. این دستگاه ها شباهت زیادی به پچ پنل های معمولی دارند، اما می توانند هم اتصالات داده فرکانس رادیویی (RF) و هم اتصالات پچ کورد استاندارد را ایجاد کنند. به طور معمول، پچ پانل ها حاوی صفحات و/یا پورت هایی هستند که در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) محافظت می شوند. برخی از دستگاه ها روی دیوار نصب می شوند. برخی دیگر در قفسه های تجهیزات مانند واحدهای استاندارد 19 اینچی نصب می شوند. دستگاه هایی که توسط Underwriters Laboratories (UL) تایید شده اند با استانداردهای منتشر شده آن سازمان برای ایمنی مطابقت دارند.
تغییرات
پچ پنل ها از نظر مشخصات صفحه، مشخصات کابل و اتصالات دائمی متفاوت هستند. مشخصات صفحه شامل ارتفاع صفحه و تعداد پورت ها می باشد. مشخصات کابل شامل کابل های دسته 3، 5، 5E و 6 و همچنین کابل های فیبر نوری است. رده 3 مشخصات کابل درجه صدا با پهنای باند 16 مگاهرتز و حداکثر سرعت داده 4 مگابیت بر ثانیه است. کابل های رده 5 و 5E دارای پهنای باند 100 مگاهرتز و حداکثر سرعت انتقال داده 1 گیگابیت بر ثانیه هستند. رده 6 مشخصات کابلی با پهنای باند 250 مگاهرتز و حداکثر سرعت انتقال داده 10 گیگابیت بر ثانیه است. کابل‌های فیبر نوری از یک یا چند فیبر نوری شفاف تشکیل شده‌اند که در یک پوشش محافظ و تقویت‌کننده استحکام محصور شده‌اند. اتصالات دائمی برای پچ پانل ها اغلب با قلع یا نقره اندود می شوند و در سیم سنج آمریکایی 26/28 و 22/26 (AWG) موجود هستند.
پورت های پچ پنل
پورت های پچ پنل انواع خاصی از کانکتورها را در خود جای می دهند. انواع اتصال دهنده ها عبارتند از Bayonet Neil-Concelman (BNC)، کانال اشتراک (SC)، نوک مستقیم (ST)، جک ثبت شده (RJ)، رابط سیستم های کامپیوتری کوچک (SCSI)، و گذرگاه سریال جهانی (USB). کانکتورهای BNC در کاربردهای ویدئویی و فرکانس رادیویی (RF) تا 2 گیگاهرتز استفاده می شود. کانکتورهای SC بزرگتر از کانکتورهای BNC هستند و از فرکانس تا 11 گیگاهرتز پشتیبانی می کنند. هر دو کانکتور SC و ST در برنامه های کابل کشی رابط داده توزیع شده فیبر (FDDI) استفاده می شوند. پورت های RJ کانکتورهای RJ را در خود جای می دهند، دستگاه هایی که هم برای اتصالات تلفنی و هم برای اتصالات شبکه استفاده می شوند. SCSI یک گذرگاه جانبی موازی I/O هوشمند با یک پروتکل استاندارد و مستقل از دستگاه است که به بسیاری از دستگاه های جانبی اجازه می دهد تا به پورت SCSI متصل شوند. بسیاری از انواع SCSI در دسترس هستند. USB یک گذرگاه سریال 4 سیمی با سرعت 12 مگابیت در ثانیه برای اتصال دستگاه های جانبی با سرعت کم تا متوسط به رایانه های شخصی (PC) و تجهیزات جانبی است. انواع پورت های دیگر برای پچ پنل ها عبارتند از فیش ها و جک های صوتی، کانکتورهای کابل تخت یا نواری، و کانکتورهای جابجایی عایق (IDC). نمونه هایی از کانکتورهای نواری شامل Centronics، D-Subminiature و کانکتورهای لبه کارت می باشد.
