حامل های کابل

حامل های کابل مجاری مانند کابل ها، شیلنگ ها و زنجیرها را از طریق یک سری پیوندهای انعطاف پذیر سازماندهی می کنند. آنها برای جلوگیری از آسیب کابل در تجهیزات دارای قطعات متحرک استفاده می شوند.

نمایش همه تولیدکنندگان حامل های کابل

سیستم‌های اتوماسیون معمولاً توسط طول کابل برق یا شیلنگ انرژی می‌گیرند که هر دوی آنها ممکن است به دلیل حرکت ماشین‌آلات با سرعت بالا چرخیده شوند. در حالی که کابل‌های اتوماسیون تقریباً همیشه با استفاده از روکش مقاوم در برابر سایش برای کاهش این مشکل ساخته می‌شوند، همچنان ممکن است به دلیل حرکت ثابت و شعاع خمش کابل کوچک، «چرب پنبه‌باز» و خراب شوند.

مشکلات مربوط به سایش و خرابی کابل را می توان با استفاده از حامل کابل حل کرد. این محصولات اساساً تونل های انعطاف پذیر و زره پوش هستند که کابل ها از آن عبور می کنند. یک سری پیوندهای روی حامل حرکت را تسهیل می کند. حامل های کابل معمولاً از فلز یا برخی مواد کامپوزیت غیرفلزی ساخته می شوند و ممکن است شامل بخش های قابل جابجایی برای سهولت تعمیر و نگهداری کابل دوره ای باشند.

انواع حامل های کابل

دو نوع اصلی از حامل کابل وجود دارد: باز و بسته.

حامل های کابل باز از میله های متقاطع برای مهار مجراها استفاده می کنند.

حامل های کابل محصور کانال ها را به طور کامل پوشش می دهند. حامل‌های لوله‌ای ، نوع خاصی از دستگاه‌های محصور، دارای درپوش‌های محکمی برای محافظت از کابل‌ها در برابر آلودگی‌های محیطی هستند.

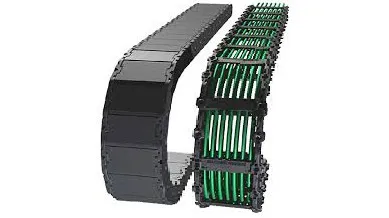

یک حامل کابل باز (سمت چپ) و بسته.

ویژگی ها

حامل های کابل با ویژگی هایی در دسترس هستند که عملکرد آنها را در برنامه های خاص افزایش می دهد.

• طراحی شده برای مقاومت در برابر استرس مکانیکی بالا .

• طراحی شده برای مقاومت در برابر قرار گرفتن در معرض آب و هوا .

• میله های متقاطع یا روکش های لولایی یا قابل جابجایی برای تسهیل نصب و برداشتن مجراها.

• هنگام نصب یا برداشتن مجراها، ویژگی‌های ورودی یا ضربه‌ای، میله‌های متقاطع یا روکش‌ها را در جای خود نگه می‌دارند.

• حامل های کابل به سبک زیپ دارای میله های عرضی هستند که به گونه ای به هم وصل شده اند که باز کردن یک میله متقاطع، میله مجاور را نیز باز می کند.

• پارتیشن‌های عمودی  یا تقسیم‌کننده‌های افقی مجاری مجزا را از هم جدا می‌کنند.

• پیوندهای قابل جابجایی که می توانند برای تغییر طول حامل اضافه یا حذف شوند.

• کشش‌های فشاری که در هر انتهای حامل کابل قرار دارند، می‌توانند برای نگه داشتن کابل‌ها، شیلنگ‌ها یا زنجیرها در موقعیت خود استفاده شوند.

• حامل های کابل پوشش دار در محیط های خشن استفاده می شود که آلودگی ها ممکن است به مجرا آسیب برسانند.

مشخصات

هنگام طراحی سیستم با استفاده از حامل کابل باید مشخصات زیر را در نظر گرفت.

• هم عرض داخلی و هم ارتفاع داخلی یک مقطع را اندازه گیری می کنند.

• ارتفاع نصب حداقل ارتفاع از پایین حامل کابل تا بالای بخش منحنی است.

• شعاع خمش شعاع بخش منحنی است که تا مرکز حامل کابل اندازه گیری می شود. اکثر سازندگان حامل کابل توصیه می کنند که شعاع حداقل 8-10 برابر قطر ضخیم ترین کابلی باشد که از حامل عبور می کند. شعاع خمش بزرگتر مطلوب است، زیرا فشار کمتری به کابل وارد می کند و منجر به طول عمر کابل می شود. شعاع خمش از مرکز منحنی تا پین محوری پیوند جانبی اندازه‌گیری می‌شود و در تصویر زیر به صورت (R) مشخص شده است.
