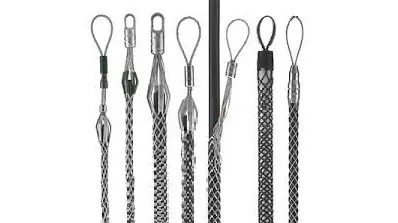

دستگیره های کششی و پشتیبانی
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقهگیرهها کابل‌ها، هادی‌های عایق‌شده، طناب‌ها و سیم‌ها را از میان محفظه‌ها ، مجراها یا مناطق ناهموار می‌کشد. این دستگیره ها به نصب یا تعمیر کابل ها یا سیم ها در کاربردهای بالای سر و زیرزمین کمک می کنند. آنها انواع اجسام استوانه ای را با اندازه گرفتن و همچنین ظرفیت حمل بار پشتیبانی می کنند. دستگیره های پشتیبانی از سیم ها و کابل ها در برابر آسیب با توزیع وزن آنها در تمام طول دستگیره محافظت می کند. این دستگیره ها برای کابل های تکی یا بسته ای مناسب هستند و قابل استفاده مجدد هستند.
نمایش تمام سازندگان دستگیره های کششی و پشتیبانی
نصب یا برداشتن کابل ها و سایر کانکتورها در برنامه های سربار، زیرزمینی یا کانال های عبوری نیاز به موقعیت و حرکت دقیق دارد. این کار قرار دادن دقیق کانکتورها را تضمین می کند و ایمنی را برای پرسنل در شرایط خطرناک فراهم می کند. دستگیره های کششی و پشتیبانی یک رویکرد کارآمد در اجرای این عملکردها ارائه می دهند.
این محصولات بسته به کاربردشان دارای چندین طرح هستند. استفاده از آنها در صنایعی مانند تولید برق، سیم کشی برق، حفاری دریایی و ساخت و ساز و نگهداری ساختمان رایج است. دستگیره ها از مواد متعددی از جمله فولاد گالوانیزه، فولاد ضد زنگ و کامپوزیت های پلاستیکی یا مصنوعی کولار ساخته شده اند.
انواع دستگیره های کششی و نگهدارنده
دستگیره های کششی و نگهدارنده مجموعه ای از انواع و سبک ها را ارائه می دهند تا اهداف زیادی را انجام دهند. ویژگی‌های مورد استفاده برای تعریف دستگیره‌ها شامل اندازه، قدرت، ویژگی‌های مشخص و قابلیت‌های اضافه شده است.
دستگیره های جوان : توسط برق کاران که کارهای معمولی کوچک را انجام می دهند استفاده می شود. آنها نوارهای کششی و دسته های سیم عایق را به هم وصل می کنند. آنها همچنین در کشیدن سیم یا طناب از طریق مجرا موثر هستند.
دستگیره های سبک : مناسب برای سیم کشی، سیم کشی مجدد و کشیدن سبک کانکتورهای الکتریکی در کاربردهای صنعتی و زیرزمینی.
دستگیره های متوسط : در کارهای کششی بالای سر و زیرزمینی با تکیه بر دوام و استحکام بیشتر با توجه به طراحی دو بافته آنها موثر است.
دستگیره های سنگین : برای کارهای کششی سخت تر مانند نصب کابل زیرزمینی و خط سرویس مناسب است. تعدادی از آنها از فولاد گالوانیزه برای افزایش استحکام ساخته شده اند.
دستگیره‌های با استحکام بالا : ایده‌آل برای کاربردهای کششی سنگین که نیاز به قدرت گرفتن فوق‌العاده دارند. این موارد برای اتصال هادی ها به خطوط کششی، تخته های در حال اجرا یا هادی های اضافی استفاده می شود.
دستگیره های رفع فشار : در اتصال محفظه ها و تجهیزات صنعتی به کابل ها موثر است. این دستگیره ها به گونه ای طراحی شده اند که از بیرون آمدن کابل در نقطه اتصال/پایان به دلیل کشش، لرزش یا حرکت جلوگیری کنند. آنها به همراه دستگیره های پشتیبانی از قطره اتوبوس و فنرهای ایمنی ثابت می شوند تا یک سیستم پشتیبانی بند ناف جامع را تشکیل دهند.
دستگیره های غیر فلزی : برای کاربردهای آبی (دریایی)، فیبر نوری و الکتریکی طراحی شده است.
دستگیره های تخصصی : برای کاربردهای تخصصی مانند حفاری در دریا یا توربین های بادی، از جمله دستگیره های کششی سفارشی ساخته شده به سفارش، ضروری است.
دستگیره های تک چشمی : برای کشیدن کابل ها یا سیم های منفرد یا چندگانه با بارهای سبک تا متوسط استفاده می شود.
دستگیره های دو چشمی : برای بارهای متوسط و سبک استفاده می شود. همانطور که سیم‌ها یا کابل‌های کشیده شده از میان دستگیره عبور می‌کنند، دستگیره‌های دو چشمی امکان پشتیبانی همزمان بیش از یک کابل یا سیم را فراهم می‌کنند.
دستگیره های توری : این گیره برای بارهای سبک تا متوسط استفاده می شود و از طریق دوخت به جسم متصل می شود. توری‌های توری در موقعیت‌هایی به کار می‌روند که قرار دادن یک دستگیره پشتیبان سنتی در انتهای سیم یا کابل دشوار است.
دستگیره های چشمی افست : از نظر ظرفیت بار قابل مقایسه با دستگیره های تک چشمی است. این راه حل ها زمانی استفاده می شوند که یک موقعیت افست گنجانده شده باشد، و کابل یا سیم تمام مسیر را از طریق دستگیره عبور می دهد.
دستگیره های با انتهای باز : مناسب برای اتصال دو کابل یا سیم که منجر به یک حلقه پیوسته می شود. یک برنامه استاندارد شامل تعویض کابل است که با اتصال یک کابل قدیمی به کابل جدید انجام می شود.
دستگیره های فیبر نوری : برای نصب خطوط مخابراتی مانند فیبر نوری استفاده می شود. آنها برای نصب و تعمیر زیرزمینی یا بالای سر بسیار عالی هستند.
دستگیره های چند بافتی : شامل یک چشم انعطاف پذیر است که به یک چرخ گردان قابل اتصال است. هنگامی که تنظیمات کشش انجام می شود، چشم گشتاور کاهش دهنده ناشی از کشیدن را می چرخاند. این دستگیره ها برای کار توزیع و انتقال سربار خوب هستند. طرح بافت به حمل بارهای سنگین کمک می کند.
دستگیره های چشمی گردان : برای اتصال آسان با گردان یا غل طراحی شده است.
اتصال دستگیره های چند بافته : هادی و سیم طناب ها یا کابل ها را به طور موقت به هم متصل می کند.
دستگیره های بستن میله : قدرت گرفتن کمتری دارد و سریعتر و راحت تر نصب می شود. میله ها از تماس با کابل یا سیم در هر نقطه ای جلوگیری می کنند و از بریدگی جلوگیری می کنند.
دستگیره های باس : برای سیم ها یا کابل های متصل به کانال اتوبوس پشتیبانی می کند. در داخل خانه استفاده می شود، لرزش را جذب می کند و کشش را در کابل یا سیم کاهش می دهد.
برنامه های کاربردی
دستگیره های کششی و پشتیبانی در طیف وسیعی از صنایع کاربرد دارند. این کاربردها عبارتند از:
پیمانکاران برق
تعمیر و نگهداری تاسیسات
شرکت های آب و برق
عملیات توربین بادی
حفاری فراساحل
ساخت و ساز
خودرو
محکم کردن شلنگ های هیدرولیک
امکانات و زیرساخت های مخابراتی
ماشین سازی
سیم کشی و سیم کشی کارخانه های صنعتی
انتخاب دستگیره های کششی و پشتیبانی
هنگام انتخاب دستگیره های کششی و پشتیبانی، چندین سبک، شکل و اندازه محصول ارائه شده توسط سازنده را ارزیابی کنید. دستگیره های غیر فلزی برای کاربردهایی که سیم های برق یا آب وجود دارد ایده آل هستند. اندازه و ظرفیت بار کانکتور را بررسی کنید تا تعیین کنید که آیا با نیاز مطابقت دارد یا خیر. با برنامه‌های تخصصی، ویژگی‌ها و عملکردهای مورد نیاز برای عملکرد ایمن و مؤثر را شناسایی کنید. از مشخصات سازنده استفاده کنید تا قابلیت های دستگیره را با عملکرد مورد نظر هماهنگ کنید.
استانداردها
MS 90382 - دستگیره های کابل برای کاربردهای نجات
SAA AS 2076 - دستگیره های طناب سیمی برای کاربردهای غیربالابر
MS 90561 - دستگیره، کابل، بافته شده، کاهش فشار، محوری
