سیستم های باس بار کابلی
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقهسیستم های باس بار کابلی برای انتقال مقادیر زیادی نیرو (جریان و ولتاژ بسیار بالا) بین منبع تغذیه و مرکز بار استفاده می شود. آنها سیستم‌های مهندسی شده‌ای هستند که شامل سینی‌های کابل، سیم‌راه‌ها و هادی‌هایی برای اتصال منبع تغذیه به ماشین هستند. برخلاف سینی ها و سیم کشی ها، سیستم های کابل باس بسته های کاملی هستند که شامل سیم کشی یا کابل کشی می شوند.
نمایش تمام سازندگان سیستم های باس بار کابلی
تامین کنندگان محصولاتی را در دو طول استاندارد و سفارشی با مدل های ویژه برای کاربردهای خاص ارائه می دهند. به عنوان سیستم های کابل برق، مشخصات شامل ampacity، ولتاژ، افت ولتاژ، ارتفاع، عرض و تعداد هادی ها در هر فاز است.
انواع اجزای سیستم های باس بار کابلی

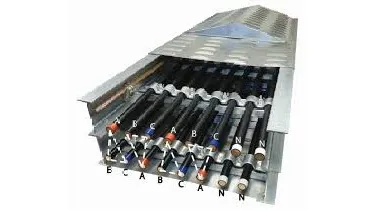

سیستم های کابل باس از اجزای مختلفی از جمله کابل های برق عایق، بلوک های پشتیبانی غیر مغناطیسی و یک محفظه فلزی تهویه شده تشکیل شده است.
کابل های برق عایق شده کابل های تک هادی هستند که برای انتقال نیرو در سراسر سیستم و جلوگیری از جریان الکتریکی یا گرما در خارج از غلاف عایق استفاده می شوند.
بلوک های پشتیبان برای حفظ فاصله مناسب کابل ها و در عین حال مهاربندی اتصال کوتاه طراحی شده اند.
محفظه های فلزی محفظه های فلزی جوش داده شده ای هستند که برای مقاومت در برابر نیروهای مکانیکی ناشی از جریان های اتصال کوتاه طراحی شده اند. مصالح ساختمانی شامل آلومینیوم و فولاد ضد زنگ می باشد.
لوازم جانبی شامل اتصالات تجهیزات، ایستگاه های آتش نشانی، فلنج ها، تیغه های ترمینال، کیت های پایانه، مهر و موم ورودی دیوار، هادی های فاز خنثی و هادی های زمین است. هادی های فاز خنثی عایق بندی شده اند. اتصالات زمین عایق، لخت یا قلع اندود هستند. قطعات و لوازم جانبی اضافی ممکن است شامل اتصالات جعبه، جعبه های شیر، مهر و موم های ضد آب برای استفاده در فضای باز، گیره های فشاری بشکه ای بلند، کیت های اتصال به زمین محافظ، و تکیه گاه ها باشد.
کاربردها و استانداردهای سیستم های باس بار کابلی
برخی از سیستم های کابل باس برای استفاده با فیدرهای اولیه و ثانویه یا برنامه های ورودی سرویس طراحی شده اند. برخی دیگر برای انتقال مقادیر زیادی نیرو از ژنراتور به ترانسفورماتور، ژنراتور به تابلو، ترانسفورماتور به تابلو و یا تابلو به تابلو استفاده می شود. محصولاتی برای منبع تغذیه بدون وقفه (UPS) نیز موجود است.
چندین استاندارد اصلی برای سیستم های کابلی باس وجود دارد. دستورالعمل‌های تست بار شامل استانداردهای سینی NEMA VE-1/CSA از انجمن ملی تولیدکنندگان برق (NEMA) و انجمن استانداردهای کانادا (CSA) است. CSA، کد ملی برق (NEC) و انجمن مهندسین کابل برق عایق (IPCEA) استانداردهایی را برای پشتیبانی کابل کابلی و ظرفیت کابل ارائه می کنند. استانداردهای افزایش گرما شامل ANSI C37.20 و C37.24 از موسسه استانداردهای ملی آمریکا (ANSI) است.
