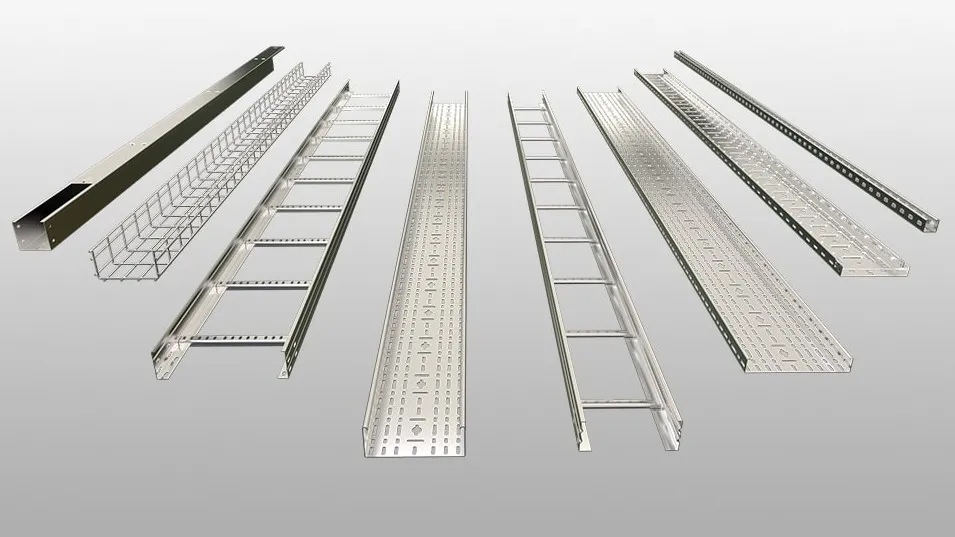

سینی کابل

سینی کابل اجزای سیستم های پشتیبانی برای کابل ها و سیم های برق و ارتباطات است. یک سیستم سینی کابل از کابل های برق و سیگنال پشتیبانی و محافظت می کند و ارتقاء، گسترش، پیکربندی مجدد یا جابجایی شبکه ها را تسهیل می کند. بیشتر این سیستم‌ها باز هستند و امکان اتلاف گرمای کارآمد و دسترسی آسان برای تعویض و تعمیر را فراهم می‌کنند. اگرچه به طور معمول از سقف معلق یا به دیوار چسبانده می شود، برخی از سیستم های سینی کابل برای استفاده در کف مناسب هستند. سیستم های سینی جایگزینی برای  سیم کشی و مجرای برق هستند که کابل ها را کاملاً محصور می کنند.

نمایش تمام سازندگان سینی کابل

مواد

فلزی

آلومینیوم: در برابر خوردگی مقاوم است. نسبت قدرت به وزن عالی

فولاد: محافظ الکتریکی؛ انبساط حرارتی کم

فولاد ضد زنگ: مقاومت در برابر خوردگی عالی؛ دماهای بالا را تحمل می کند

غیر فلزی

فایبرگلاس: نارسانا; در برابر خوردگی مقاومت می کند؛ سبک وزن

انواع

موسسه سینی کابل شش طرح اساسی را که در زیر توضیح داده شده است، شناسایی می کند.

معیارهای انتخاب

• نوع و تعداد کابل های پشتیبانی شده

• شرایط محیطی: آیا کابل ها در معرض شرایط سخت هواشناسی یا ساختمانی قرار می گیرند؟

• حساسیت به خوردگی

• وزن کابل نصب شده

• شعاع خمش کابل و سینی کابل

• آزادی ورود/خروج کابل: اجرای کابل در طول سینی چقدر دشوار خواهد بود؟

• سهولت نصب

• قابلیت گسترش: آیا می توان سینی های اضافی را به راحتی اضافه کرد؟

• مقدار گرمای تولید شده

• طول دهانه های پشتیبانی

 استانداردها

• انجمن ملی تولیدکنندگان برق (NEMA) اسناد متعددی را در مورد سینی کابل منتشر می کند.

  • NEMA VE1 تعاریف کلی سینی کابل، استانداردهای تولید، استانداردهای عملکرد، استانداردهای تست و اطلاعات کاربردی را پوشش می دهد.

  • NEMA VE2 یک دستورالعمل نصب سینی کابل است.

  • NEMA FG1 سیستم های سینی کابل فایبرگلاس را پوشش می دهد.

• مواد 250، 318، 392 و 800 قانون ملی برق (NEC) نیز جنبه های مختلف سینی کابل را پوشش می دهد.

• سینی کابل برق اگر به عنوان رسانای اتصال به زمین تجهیزات استفاده شود، می تواند طبقه بندی UL باشد. آزمایشگاه Underwriters (UL) و موسسه استاندارد ملی آمریکا (ANSI) ANSI/UL 568 را برای سیستم های سینی کابل غیرفلزی حفظ می کنند:

  • UL 568: سیستم های سینی کابل Monmetallic

  • سینی کابل فایبرگلاس می‌تواند استانداردهای ASTM D-635 (شرایط درجه‌بندی شعله و خود خاموش‌شوندگی) و ASTM E-84 (رده‌بندی تراکم دود) را برآورده کند.

• انجمن ملی پیمانکاران برق (NECA) استانداردی برای نصب سیستم های سینی کابل فلزی دارد:

  • NECA NEIS 105: استاندارد برای نصب سیستم های سینی کابل فلزی
