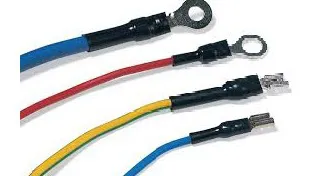

شرینگ های لوله

لوله‌های جمع‌شونده با اندازه و شکل سیم‌ها، اتصالات، سیم‌پیچ‌های باز و سایر عناصر رسانای الکتریکی برای عایق‌کاری و محافظت از آنها در برابر شرایط نامساعد محیطی مطابقت دارد. لوله انقباض حرارتی، هنگامی که گرم می شود، برای مطابقت با اندازه و شکل مواد زیرین، منقبض می شود. این ماده همچنین می تواند برای نگه داشتن گروهی از سیم ها در کنار هم یا ارائه حفاظت درزگیری استفاده شود. لوله جمع شونده سرد یک آستین لاستیکی است که از قبل روی یک هسته قابل جابجایی کشیده شده است. هنگامی که هسته جدا می شود، آستین در برابر سیم یا کابل فرو می ریزد. لوله اغلب در طیف گسترده ای از اندازه ها، رنگ ها و مواد موجود است.

نمایش تمام سازندگان شرینگ های لوله

انواع لوله های شرینک

دو نوع لوله شرینک وجود دارد، نازک یا تک جداره و دو جداره یا دو جداره.

لوله های جمع شونده تک جداره عایق عالی، کاهش فشار و محافظت در برابر آسیب های مکانیکی و سایش را فراهم می کند. ابعاد و خواص فیزیکی ثابت قابل اعتمادی را ارائه می دهد.

هنگامی که به حفاظت در برابر خوردگی و آب بندی نیاز است، بهتر است از لوله انقباض دو جداره استفاده شود. یک لایه چسب اضافی در داخل لوله یک مهر و موم اضافی در برابر نفوذ ایجاد می کند. این یک مانع محافظ مقاوم در برابر رطوبت ایجاد می کند که اجازه می دهد تا مقدار کنترل شده ای از چسب و نتایج ثابتی داشته باشد.

لوله شرینک را می توان به صورت بسته بندی با انواع اندازه ها و رنگ های مختلف در یک کیت خریداری کرد. درپوش های شرینک را می توان به صورت جداگانه خریداری کرد. از این قطعات برای بستن انتهای سیم یا کلاهک استفاده می شود.

درپوش کوچک.

مواد

لوازم جانبی لوله شرینک بسته به کاربرد خاص از مواد مختلفی ساخته می شود. انواع و اقسام آرایش های شیمیایی زیادی وجود دارد. نوع مواد و ترکیب شیمیایی خاص باید بر اساس کاربرد انتخاب شود تا اطمینان حاصل شود که هیچ واکنش خطرناک یا خرابی ناشی از محیط وجود ندارد. لیست زیر مصالح متداول ساخت و ساز را شرح می دهد.

پلی استر از پلیمرهای سنتز شده ساخته می شود. از آنجایی که به راحتی شسته می شود و به خوبی فرم را نگه می دارد، می توان از آن در کاربردهای مختلفی استفاده کرد. با این حال، هنگام استفاده از مواد باید مراقب بود زیرا بسیار قابل اشتعال است.

پلی الفین رزینی است که در برابر مواد شیمیایی مقاومت دارد و برای طیف وسیعی از محیط ها مناسب است.

پلی تترا فلوئورواتیلن (PTFE) - تفلون یک ترکیب نامحلول است که درجه بالایی از مقاومت شیمیایی و ضریب اصطکاک پایین را نشان می دهد.

پلی وینیل کلراید (PVC) یک ماده پر استفاده است که دارای انعطاف پذیری خوب، خواص سطح صاف و کیفیت غیر سمی است. برخی گریدها به دلیل خنثی بودن پی وی سی در فرآیندهای غذایی و شیمیایی مورد استفاده قرار می گیرند. نام های تجاری عبارتند از: ACP® و Dural® (Alpha Gary)، Geon® (Geon)، Benvic® (Solvay)، Flexalloy® (Teknor Apex).

مشخصات

مشخصات عملکرد مهمی که باید در هنگام جستجوی لوله کوچک در نظر گرفته شود شامل حداکثر قطر و محدوده دما است.

لوله انقباض حرارتی.

حداکثر قطر برای لوله های انقباض حرارتی، قطر بسته سیم ها و کابل ها است. قطر جمع شدگی نهایی لوله باید کوچکتر از جسمی باشد که لوله در اطراف آن جمع می شود. به این ترتیب لوله در اطراف جسم محکم می شود.

طول ، طول کلی لوله انقباض را توصیف می کند. یک رول بلند لوله اغلب می تواند به طول مشخصی برای کاربرد مورد نظر بریده شود.

محدوده دمایی محدوده کامل مورد نیاز دمای محیط کار است.

دمای انقباض دمایی است که در آن ماده شروع به تطبیق می کند.

نسبت انقباض یک سیستم رتبه بندی است که تفاوت در نرخ انبساط و بازیابی را مقایسه می کند. اگر چه نسبتی بالاتر از مقدار مورد نیاز نباید انتخاب شود، اما نسبت جمع شدگی بالا به آستین اجازه می دهد تا روی اجسام بزرگتر قرار گیرد.

ویژگی ها

بازدارنده شعله - محصولات بازدارنده شعله برای جلوگیری از تأثیر آتش بر مواد موجود طراحی شده اند.

سپر حرارتی - سپر حرارتی برای تحمل سطوح بالای گرما طراحی شده است.

محافظ EMI/RFI - این محافظ در برابر تداخل الکترومغناطیسی (EMI) و/یا تداخل فرکانس رادیویی (RFI) محافظت می کند.

برنامه های کاربردی

محصولات قابل انقباض را می توان در تمام بازارهای عمده یافت، مانند صنایع خودروسازی، صنایع الکترونیک، نیروگاه ها، صنایع کابل و سیم، لوازم خانگی، صوتی و تصویری، توزیع برق، کشتی سازی، ارتباطات و مخابرات، صنایع خارج از ساحل، فضاپیماها، صنایع نظامی، صنعت هوانوردی، فروشگاه های خودتان، صنایع پزشکی، حمل و نقل ریلی و سریع، ساختمان و ساخت و ساز و بسیاری از بازارهای دیگر. کاربردهای معمولی برای لوله‌های کوچک را می‌توان در زمینه عایق‌سازی، پایان‌دهنده، اتصال، بسته‌بندی کابل، کدگذاری رنگ، کاهش فشار، علامت‌گذاری سیم، حفاظت مکانیکی، حفاظت از محیط زیست، حفاظت در برابر خوردگی و آب‌بندی رطوبت یافت. لوله های انقباض حرارتی را می توان به جای روش های استاندارد برای عایق بندی، مانند نوار یا قالب گیری استفاده کرد.

لوله های انقباض حرارتی در حال استفاده

استانداردها

تأییدیه‌های رایجی که توسط لوله‌های جمع‌شونده نگهداری می‌شوند عبارتند از CSA Mark (ایالات متحده، C و ایالات متحده، NRTL/C)، علامت فهرست UL، و علامت مؤلفه شناخته‌شده UL (ایالات متحده و کانادا). علامت CSA ممکن است به تنهایی یا با نشانگر ظاهر شود. اگر به تنهایی ظاهر شود، به این معنی است که این محصول برای بازار کانادا، مطابق با استانداردهای قابل اجرا کانادا تایید شده است. اگر این علامت با نشانگر "C and US" یا "NRTL/C" ظاهر شود، به این معنی است که محصول برای هر دو بازار ایالات متحده و کانادا مطابق با استانداردهای قابل اجرا ایالات متحده و کانادا تأیید شده است. علامت فهرست UL نشان می دهد که Underwriters Laboratories Inc. (UL) دریافته است که نمونه های محصول الزامات ایمنی UL را برآورده کرده است.
