کانال های تغییر مسیر کابل
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقه

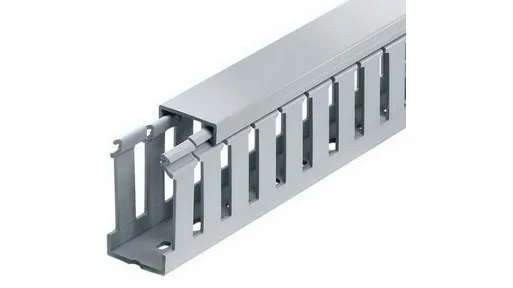

کانال های تغییر مسیر کابل ها برای محافظت از کابل ها در برابر آلودگی های محیطی مانند گرد و غبار، خاک، روغن و رطوبت طراحی شده اند. سیم‌کشی‌ها - که گاهی اوقات در میدان انقباض الکتریکی به‌عنوان «تغار» یا «ناودان» شناخته می‌شوند- معمولاً برای کنترل سیم‌کشی در محیط‌هایی که آلاینده‌ها ممکن است مشکلاتی ایجاد کنند، استفاده می‌شوند. بسته به نوع محصول، می‌توان آنها را روی دیوارها یا سقف‌ها نصب کرد، در زیر کف پوش محکم کرد یا در یک طرح ترکیبی در سیستم‌های مدیریت کابل منحصر به فرد قرار داد.
نمایش تمام سازندگان کانال های تغییر مسیر کابل
سیم‌راه معمولاً به‌عنوان یک فرورفتگی فلزی یا غیرفلزی با روکش‌های لولایی یا جداشدنی تولید می‌شود، به طوری که کابل‌های موجود به خوبی محافظت می‌شوند اما همچنان در دسترس هستند. هزینه بالای ساخت و نصب سیم‌راه‌ها، استفاده از آنها را به بخش‌های کوچکی از سیستم‌های مدیریت کابل محدود می‌کند، در حالی که بیشتر سیستم‌ها عمدتاً از سینی کابل، مجرا و دیگر انواع راه‌راه‌ها تشکیل می‌شوند. هنگام اتصال، سیم‌کشی‌ها باید با استفاده از اتصالات و واشرهای ویژه بین بخش‌ها تقویت شوند.
طرح یک سیستم مدیریت کابل، متشکل از اشکال مختلف سیم کشی متصل، در زیر نشان داده شده است.
انواع
سیم کشی ها به سه شکل مختلف تولید می شوند که در جدول زیر نشان داده شده است.
تایپ کنید | توضیحات | تصویر |
دراز کشیدن | یک طرف فرورفتگی از طریق لولا باز می شود. ممکن است سیم ها به جای کشیده شدن در آن گذاشته شوند. |
|
کشش از طریق | سیم ها یا کابل ها باید از طریق بند کشیده شوند. ممکن است هنوز یک درب لولایی برای دسترسی به کابل داشته باشد. |
|
قفسه کابل | تغار ساده بدون پوشش. |
|
استانداردها و کاربردها
از آنجایی که آنها اغلب در محیط های خطرناک استفاده می شوند، استفاده از سیم کشی ها توسط چندین استاندارد مهم و رتبه های تایید کنترل می شود. این رتبه‌بندی‌ها به تعیین مناسب بودن سیم‌راه برای یک برنامه یا محیط خاص کمک می‌کند.
UL 870
استاندارد UL 870 Underwriters Laboratories شامل دستورالعمل هایی برای استفاده ایمن از سیم کشی ها، از جمله حداکثر اندازه هادی توصیه شده و تعداد هادی ها برای اندازه های سیم کشی خاص است. جدول زیر بر اساس جدول 7.1 UL 870 است و حداکثر اندازه مجاز کابل را برای برخی از اندازه های سیم کشی رایج توضیح می دهد.
توجه داشته باشید که جدول UL 870 قطر کابل را هم در گیج سیم آمریکایی (AWG) و هم میل دایره ای (kcmil) مشخص می کند. مقادیر کوچکتر AWG نشان دهنده کابل های بزرگتر و بالعکس است، در حالی که میل دایره ای معمولاً برای کابل های بزرگتر از AWG 4/0 استفاده می شود.
اندازه سیم کشی (اینچ) | حداکثر اندازه کابل |
2.5 x 2.5 | AWG 2 |
3×3 | AWG 1 |
4×4 | AWG 4/0 |
4×6 | AWG 4/0 |
6×6 | 500 کیلو سانتی متر |
12*6 | 500 کیلو سانتی متر |
8 × 8 | 900 کیلو سانتی متر |
10*10 | 1250 کیلو سانتی متر |
12*12 | 2000 کیلو سانتی متر |
NEMA
بسیاری از سیم‌راه‌های سرپوشیده، و همچنین بیشتر محفظه‌ها، اغلب با نوع NEMA ارائه می‌شوند که توسط استاندارد انجمن ملی تولیدکنندگان برق NEMA ICS 6 استاندارد شده است . انواع NEMA مقادیر عددی هستند (گاهی اوقات با یک حرف مشخص می شوند) که توانایی یک محفظه را برای محافظت از محتویات در برابر انواع مختلف خطرات محیطی توصیف می کنند. جدول زیر انواع متداول NEMA را به همراه خطراتی که برای تحمل آنها طراحی شده اند نشان می دهد. («N» در ستون «مواد شیمیایی» نشان می‌دهد که محفظه‌های NEMA 5 و 12 فقط در برابر مواد شیمیایی غیرخورنده مؤثر هستند.)
رتبه بندی | سرپوشیده | فضای باز | باران/آب | گرد و غبار | یخ | خاک | زیر آب رفتن | مواد شیمیایی |
1 | x | x | ||||||
2 | x | x | x | |||||
3 | x | x | x | x | ||||
4X | x | x | x | x | x | x | ||
5 | x | x | x | ن | ||||
6 | x | x | x | x | x | |||
12 | x | x | x | ن | ||||
13 | x | x | x | x |
استانداردهای اضافی
استانداردهای اضافی مربوط به راه های سیمی در زیر فهرست شده است.
NFPA 70 - کد ملی برق (2013)
CSA C22.2 شماره 26 - ساخت و آزمایش سیم‌راه‌ها، ناودان‌های کمکی و اتصالات مرتبط
