کانال های سیم کشی
به روز رسانی شده در ۱۴۰۳/۱۰/۱۲ زمان مطالعه 10 دقیقه
کانال های سیم کشی سینی های سفت و سختی هستند که معمولاً به عنوان مسیری برای کابل ها و سیم ها در محفظه های الکتریکی استفاده می شوند. کانال های سیم کشی، همراه با مجرا، سیم کشی ها و حامل های کابل، اغلب به عنوان اجزای اساسی یک سیستم مدیریت کابل استفاده می شوند. لیست گلوله ای زیر این اجزا و کاربردهای معمول آنها را با هم مقایسه می کند.
نمایش همه تولید کنندگان کانال های سیم کشی
کانال های سیم کشی برای سازماندهی و محافظت از کابل ها در داخل محفظه ها استفاده می شود. آنها معمولاً دارای ویژگی هایی هستند که به کابل ها و سیم ها اجازه می دهد به راحتی مسیریابی و در داخل محفظه خاتمه داده شوند.
راه‌های سیمی بخش‌هایی محصور و فرورفته هستند که کابل‌ها را از آلودگی‌های جوی محافظت می‌کنند. به این ترتیب، آنها ممکن است دارای رتبه بندی NEMA باشند. Wireway ها معمولاً در بخش های محدودی از یک سیستم مدیریت کابل به دلیل هزینه نسبتاً بالا استفاده می شوند.
حامل های کابل تونل های انعطاف پذیر و زره پوش هستند که از کابل ها در طول دوره های حرکت مداوم محافظت می کنند. آنها اغلب در اتوماسیون و سیستم های جابجایی مواد یافت می شوند که در آن ماشین های متحرک رایج هستند.
کاندویت یک سیستم لوله ای، فلزی یا غیرفلزی است که برای محافظت از سیم کشی برق طراحی شده است. اصطلاح "کاندویت" معمولاً زمانی که به سیستم های لوله ای که حاوی سیم کشی برق هستند استفاده می شود.
با توجه به لیست فوق، باید بر اساس محیط مورد نظر، نیازهای ایمنی و همچنین نوع و اندازه کابل، وسایل مختلف حفاظت از کابل و سیم انتخاب شود.
تنظیمات
مجرای سیم کشی به طور کلی در دو پیکربندی موجود است: شکاف دار (مجرای سیم کشی دارای شیارها یا انگشتان برای سفارشی سازی و شکاف آسان است) و بدون شکاف (مجرای سیم کشی جامد که هیچ انگشت یا شکافی ندارند).
پیکربندی به طور کلی بر اساس کاربرد مورد نظر کانال تعیین می شود. به عنوان مثال، کانال‌های شیاردار استاندارد، مسیریابی مجدد سیم‌های انتهایی را آسان می‌کنند و پشتیبانی کافی از کابل را فراهم می‌کنند، در حالی که کانال‌های بدون شکاف، حفاظت کلی از کابل را در پانل‌هایی که نیازی به شکاف نیست و کابل‌ها به ندرت دسترسی دارند، فراهم می‌کنند. مجراهای شکاف نازک دسترسی به کابل را آسان تر می کنند اما پشتیبانی کمتری نسبت به انواع استاندارد دارند.

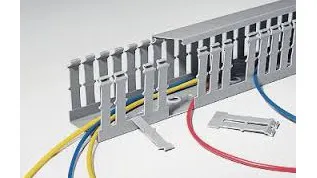

(از چپ به راست) کانال های سیم کشی شکاف دار که سیم های شکسته را نشان می دهند. مجرای بدون شکاف
همانطور که در تصویر زیر نشان داده شده است، مجاری شیاردار اغلب دارای چندین خط نمره بالا و/یا پایین هستند که به انگشتان اجازه می دهد به طور دائم در مکان های مختلف جدا شوند. این ویژگی اجازه می دهد تا اندازه شیار سیم را سفارشی کنید تا کابل های ضخیم تر یا گروه هایی از کابل ها جدا شوند.
کانال های سیم کشی شکافی نیاز به تصمیم گیری در زمینه شیار (فاصله یک مرکز فضای شکاف تا مرکز فضای شکاف مجاور) و عرض انگشت (عرض اندازه گیری شده انگشتان مجرای سیم) دارند.
استانداردها
ساخت و استفاده از کانال های سیم کشی ممکن است توسط استانداردها، کدها و گواهینامه های مختلف کنترل شود. از آنجایی که مجرای سیم ممکن است حاوی سیم های برق باشد، استفاده نادرست یا روش های تولید معیوب می تواند باعث کشیده شدن یا شکستن سیم ها در حین یا پس از نصب شود که منجر به خرابی یا آتش سوزی در آینده می شود.
استانداردها و کدهای رایجی که برای کانال های سیم کشی اعمال می شود در زیر فهرست شده است. اینها عمدتاً بر اساس استاندارد بین المللی IEC 60364 برای سیم کشی ولتاژ پایین هستند.
