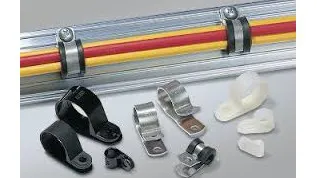

گیره کابل

گیره های کابل از لوازم جانبی سیم و کابل هستند. آنها برای بسته بندی، گیره، گیره، برچسب زدن، هدایت و محافظت از سیم ها و کابل ها استفاده می شوند. گیره ها نقش مهمی در نصب و نگهداری سیستم های کابلی دارند. گیره های کابل در ساخت و ساز خانه، خودروسازی، دکل زنی و بسیاری دیگر از کاربردهای صنعتی و تولیدی استفاده می شود. گیره ها در انواع و اندازه های مختلف موجود هستند.

نمایش تمام سازندگان گیره کابل

انواع

چهار نوع رایج گیره کابل وجود دارد: نوع U، لبه، موازی و نوع J.

نوع U- گیره های U شکل را گیره های زاویه راست نیز می نامند. تکیه گاه مستقیماً از طریق پیچ و مهره هایی به یک تیر فولادی وصل می شود که رزوه می شوند و به یک قطعه بالای صاف یا منحنی بسته می شوند. گیره‌های نوع U معمولاً زمانی استفاده می‌شوند که مجرای (لوله‌هایی که کابل‌های برق را می‌توان از آن‌ها عبور داد) باید عمود بر پرتو نصب شود. گیره‌های خمشی، مانند نوع U، برای بسته‌های سیمی با قطر بیش از 1 اینچ توصیه نمی‌شوند، زیرا وزن سیم‌ها ممکن است از قابلیت‌های ساختاری گیره فراتر رود.

گیره‌های لبه‌ای می‌توانند با استفاده از فک‌ها، لوله‌ها را به لبه نازک تیرهای فولادی متصل کنند تا محکم روی مجرا ببندند. آنها برای نصب عمود بر هم مناسب هستند. هنگام انتخاب یک گیره لبه، مهم است که وزنی را که گیره می تواند در هر 100 واحد فاصله تحمل کند، در نظر بگیرید.

موازی- گیره های موازی دو فک دارند: یکی مجرا را در جای خود نگه می دارد و دیگری فک نازک تر به تیر فولادی متصل می شود. گیره های موازی زمانی بهتر مورد استفاده قرار می گیرند که مجرا به موازات یا در امتداد طول تیرهای فولادی اجرا می شود.

J-hook- گیره های کابل J-hook یک شکل منحصر به فرد "J" دارند که در اطراف مجرا قلاب می شوند. لوله در داخل نصب می شود و سپس قسمت بالای رزوه دار گیره با مهره یا پیچ به تیر فولادی متصل می شود. گیره های کابل J-hook را می توان برای موازی و

کاربردهای عمود بر هم از آنجایی که مجرا مستقیماً روی تیر قرار می گیرد.

مشخصات محصول

گیره های کابل اغلب در رنگ ها و اندازه های مختلف برای کاربردهای مختلف وجود دارند. مشخصات مهمی که هنگام جستجوی گیره کابل باید در نظر گرفته شود عبارتند از:

شکل و اندازه مورد یا سیستمی که ایمن شده است. حداکثر قطر به حداکثر قطر بسته سیم و کابل اشاره دارد. اگر گیره بزرگتر از مجرا باشد، مواد خارجی می توانند وارد فضای بین دو قطعه شوند می توانند به دلیل سایش باعث آسیب شوند. اگر مجرا بزرگتر از گیره باشد تغییر شکل و کرنش می تواند روی پایه نصب گیره رخ دهد و به طور بالقوه گیره را بشکند. یک قانون کلی خوب این است که از حداقل کشش 25 پوند برای مجراهایی که هیچ حرکتی مورد نظر نیست و حداکثر کشش 10 پوندی در جایی که حرکت لازم است استفاده کنید.

ملاحظات زیست محیطی  عبارتند از:

• محدوده دما - محدوده کامل و مورد نیاز دمای محیط کار. همچنین مهم است که توجه داشته باشید این است که آیا دما تغییر خواهد کرد یا پیوسته است.

• وجود سیال اطراف - نوع سیال در سیستم و همچنین غوطه ور شدن یا پاشیدن گیره در این سیال مهم است.

• شوک ارتعاشی در منطقه.

ملاحظات ساختاری  عبارتند از:

• منطقه  نصب و فاصله در دسترس - برای ارائه بهترین مزیت ساختاری، نصب گیره باید در داخل خم قرار گیرد.

• موقعیت نصب (معکوس، افقی، عمودی) - گیره و مجرا باید همیشه در هنگام نصب 90 درجه باشد. این از پیش بارگذاری داخلی و اعوجاج و خرابی گیره جلوگیری می کند. هنگام نصب لوله ها بر روی یک سازه عمودی، پیچ باید بالای لوله باشد تا نیروی ساکن با پایه نصب مخالفت نکند.

• نیروهای  خارجی  مانند نوسان خط یا انعطاف ساختار - مجرا باید تا حد امکان نزدیک به خم کانال پشتیبانی شود.

• اندازه گل میخ یا پیچ مورد استفاده برای نصب

• آسیب های احتمالی ناشی از سایش یا گالین

   ملاحظات نصب عبارتند از:

• اگر گیره قبل از نصب مجرا یا دسته سیم نصب شود.

• اگر گیره قبل از نصب روی سیم کشی یا مجرا قرار می گیرد.

• اگر گیره و مجرا به طور همزمان سیم کشی شوند.

تسکین دهنده‌های فشار، با جذب نیروهای فشار و کششی که ممکن است روی سیم‌ها، کابل‌ها یا لوله‌های انعطاف‌پذیر اعمال شود، از خطوط حیاتی محصولات الکتریکی شما محافظت می‌کند.

استانداردها

تاییدیه های رایج برای گیره های کابل عبارتند از

• UL Listing Mark و UL Recognized Component Mark (ایالات متحده و کانادا) - علامت فهرست UL نشان می دهد که Underwriters Laboratories Inc. (UL) دریافته است که نمونه های محصول الزامات ایمنی UL را برآورده می کند. این الزامات در درجه اول بر اساس استانداردهای منتشر شده UL برای ایمنی است. علامت‌های مؤلفه‌های شناسایی‌شده UL فقط برای قطعاتی که بخشی از یک محصول یا سیستم بزرگ‌تر هستند استفاده می‌شوند. این اجزا ممکن است محدودیت هایی در عملکرد خود داشته باشند یا ممکن است در ساخت ناقص باشند. محصولات در نظر گرفته شده برای کانادا دارای علامت کامپوننت شناخته شده "C" هستند.

• علامت CSA ممکن است به تنهایی یا با نشانگر ظاهر شود. اگر به تنهایی ظاهر شود، به این معنی است که این محصول برای بازار کانادا، مطابق با استانداردهای قابل اجرا کانادا تایید شده است. اگر این علامت با نشانگر "C and US" یا "NRTL/C" ظاهر شود، به این معنی است که محصول برای هر دو بازار ایالات متحده و کانادا مطابق با استانداردهای قابل اجرا ایالات متحده و کانادا تأیید شده است.

  منبع



• globalspec
