لوله های برق

مجرای الکتریکی طول لوله های جامد است که برای نگهداری، محافظت و پوشش سیم کشی و کابل های برق در سیستم های توزیع برق استفاده می شود.

نمایش تمام سازندگان لوله های برق

انواع لوله های برق

بسیاری از انواع لوله استاندارد وجود دارد.

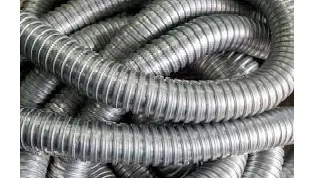

• لوله های فلزی انعطاف پذیر (FMC) دارای یک راهروی حلقوی و حلقوی هستند و اغلب در انتهای مسیرهای صلب استفاده می شوند.

• لوله های فلزی انعطاف پذیر محکم مایع (LFMC) دارای یک پوشش پلاستیکی مهر و موم شده روی یک هسته فلزی انعطاف پذیر هستند.

• در مقابل، لوله‌های غیرفلزی انعطاف‌پذیر محکم مایع (LFNC) دارای یک ژاکت تنگ مایع روی یک هسته غیرفلزی انعطاف‌پذیر هستند.

• مجراهای فلزی میانی (IMC) دارای راهروهای صلب و دایره‌ای با دیواره‌های نازک‌تر نسبت به لوله‌های فلزی صلب (RMC) هستند.

• مجراهای صلب گالوانیزه (GRC) از فلز ساخته شده و با روی پوشانده شده اند تا مقاومت بیشتری در برابر سایش و خوردگی داشته باشند.

• مجراهای غیر فلزی صلب (RNC) از پلاستیک ساخته شده و در مناطق مرطوب یا خورنده استفاده می شود.

• مجراهای غیرفلزی زیرزمینی با کانکتورها (NUCC) تا حدودی دستگاه‌های انعطاف‌پذیر و مقاوم در برابر خوردگی با هادی‌های الکتریکی داخلی و کارخانه‌ای هستند.

• لوله های فلزی الکتریکی (EMT) خم شدن، برش و شکل گیری نسبتاً آسانی دارند.

• لوله های غیرفلزی الکتریکی (ENT) دایره ای و معمولا موجدار هستند.

معیارهای انتخاب

مجرای برق از نظر شکل و عملکرد متفاوت است. هر دو محصول مستقیم و زاویه دار معمولا در دسترس هستند. آداپتورها برای اتصال دو نوع مختلف لوله استفاده می شوند.

انتخاب مجرای الکتریکی نیاز به تجزیه و تحلیل اندازه ها، برنامه ها، انتهای اتصالات و ویژگی ها دارد. اندازه های استاندارد ایالات متحده از ½ تا 6 اینچ متغیر است. محصولاتی که در واحدهای متریک مانند سانتی متر (سانتی متر) اندازه گیری می شوند نیز موجود هستند.

برای دستگاه های زاویه دار مانند آرنج و جارو، شعاع یک نکته مهم است. اندازه های جدول استانداردهایی هستند که قطر داخلی (ID)، قطر خارجی (OD) و ضخامت دیوار را تعیین می کنند. برخی از انتهای اتصالات از نخ های لوله نر یا ماده استفاده می کنند. برخی دیگر از انتهای ساده، فلنج دار یا گشاد استفاده می کنند.

از نظر ویژگی ها، برخی از محصولات محافظ مغناطیسی هستند یا بخشی از یک جفت یکپارچه هستند. برخی دیگر دارای پوشش معماری هستند یا مایعات محکمی دارند.

مواد

مجرای برق از مواد مختلفی ساخته شده است.


• آلومینیوم یک عنصر فلزی است که رسانایی الکتریکی و حرارتی خوب، بازتاب پذیری بالا و مقاومت در برابر اکسیداسیون را فراهم می کند.

• فولاد ضد زنگ در برابر مواد شیمیایی و خوردگی مقاوم است و می تواند دارای درجه بندی فشار نسبتا بالایی باشد.

• برخی از لوله ها و اتصالات آلومینیومی و فولادی با پلی وینیل کلراید (PVC)، یک ماده پلیمری انعطاف پذیر پوشیده شده اند.

• سایر محصولات با روی گالوانیزه یا با یورتان پوشانده شده اند، دسته ای از مواد که کشش، بازیابی و چقرمگی خوبی از خود نشان می دهند.

• لوله های برقی که از نایلون، پی وی سی، پلی استر و پلی اتیلن ساخته شده اند نیز موجود است.

استانداردها

• AA-52440 - لوله، فلزی، انعطاف پذیر: محافظ الکتریکی

• ANSI C80.1 - لوله فولادی صلب الکتریکی (ERSC)

• IEC 60423 - سیستم های کانال برای مدیریت کابل - قطرهای بیرونی تاسیسات الکتریکی و رزوه ها برای لوله ها و اتصالات

• NEMA TC 2 - لوله پلی وینیل کلراید الکتریکی (PVC)
