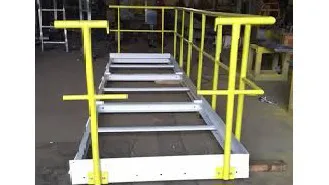

سکوها و پیاده روها

سکوها و راهروها امکان دسترسی پرسنل به فضاهای کاری مرتفع را فراهم می کنند. همچنین می توان آنها را پلانک توری، کت واک یا پل عابر صنعتی نامید. کارگران از این راه های دسترسی صنعتی و تجاری برای بازرسی و رسیدگی به تجهیزات، سازه ها و ماشین آلات استفاده می کنند. سیستم‌ها معمولاً از تخته‌ها یا عرشه‌ها، تکیه‌گاه‌های سازه‌ای، قاب‌بندی، سخت‌افزار و لوازم جانبی مانند نرده‌ها، دروازه‌های دسترسی، پله‌ها، نردبان‌ها و صفحات ضربه‌ای استفاده می‌کنند. آنها ارتباط نزدیکی با نیم طبقه های صنعتی دارند ، اما به منظور تسهیل دسترسی هستند، نه تکمیل فضای کف.

نمایش همه سازندگان سکوها و پیاده روها

سکوها و راهروها ویژگی مشترک تجهیزات و سازه هایی هستند که به طور دوره ای نیاز به دسترسی انسان برای بازرسی، نگهداری یا پیکربندی مجدد اجزا دارند. آنها جایگزین دائمی تر برای داربست، بالابر قیچی یا بالابر سطلی هستند، اگرچه ممکن است قابل جابجایی یا تنظیم مجدد باشند. بسیاری از آنها را می توان جدا کرد و دوباره در یک مکان جدید نصب کرد. این سکوها در هر دو محیط داخلی و خارجی، از کف کارخانه تا بنادر یافت می شوند. آنها معمولاً از فلز، پلاستیک یا فایبرگلاس ساخته می شوند و همچنین شامل پله ها ، نردبان ها یا رمپ ها برای انتقال پرسنل بین ارتفاعات هستند.

سکوها و راهروها با تأکید بر عملکرد، ایمنی و تطبیق پذیری طراحی شده اند زیرا این تجهیزات معمولاً به عنوان محل کار عمل می کنند. برخلاف پل‌های عابر پیاده و گذرگاه‌ها، سکوها و مسیرهای پیاده‌روی صنعتی به ندرت تأثیر زیبایی‌شناختی را در نظر می‌گیرند. برای افزایش دید یا مقاومت در برابر خوردگی، برخی از اجزای راهرو ممکن است رنگ آمیزی، پوشش داده شده و یا درمان شوند.

کاربردهای راهروهای صنعتی گسترده است و مناسب بودن برای یک کاربرد خاص اغلب نتیجه مصالح ساختمانی و ابعاد مسیر، از جمله فضای کف موجود برای تکیه گاه های سازه ای است. نمونه های رایج عبارتند از:

• کت واک های آرنا

• سکوهای دسترسی برای برداشت دستی در انبارها

• تعمیر و نگهداری مسیرهای پیاده روی زیر پل ها

• اسکله محصولات و مخازن ذخیره نفت در تاسیسات بندری

• راهروهای مشاهده بر روی خطوط تولید یا کف کارخانه

• تابلوهای بزرگراه

• نوار نقاله و لودر سنگدانه

• راه های دسترسی به سقف های شیب دار یا غیر مسلح

نصب و راه اندازی

مدولار در مقابل سفارشی

سکوها و مسیرهای پیش ساخته از نظر طراحی مدولار هستند و به راحتی برای پاسخگویی به اکثر چالش های دسترسی به تجهیزات تنظیم می شوند. این راه حل ها معمولاً ارزان تر از گزینه های سفارشی هستند و توسط خریدار یا یک پیمانکار شخص ثالث نصب می شوند. تخته ها دهانه های به هم پیوسته ای از بخش های سکو هستند که معمولاً شامل قاب، نرده ها و صفحات ضربه ای به صورت یک واحد هستند. آنها اغلب از فلز پانچ شده، اکسترود شده و جوش داده شده تشکیل شده اند. اجزای عرشه در قطعات جداگانه و متوالی - قاب، سطح راه رفتن، صفحات ضربه ای و سپس نرده ها نصب می شوند.

راه حل های سفارشی نیز در دسترس هستند، اما اغلب نیاز به ممیزی سایت دارند و گران تر هستند. با این حال، آنها یک راه حل فوری و تامین کننده محور هستند. مشتریان تامین کننده ای را استخدام می کنند که ممیزی، منبع یابی، ساخت و نصب را انجام می دهد. بسیاری از تولید کنندگان هر دو گزینه را به مشتریان ارائه می دهند.

بنیاد

نیم طبقه های صنعتی نیاز به پایه های مطمئن دارند، به ویژه آنهایی که بارهای قابل توجهی را تحمل می کنند. استحکام دال بر اساس ضخامت، تقویت و کیفیت خاک زیرین آن تعیین می شود. یک دال بتنی متوسط ​​با ضخامت 6 اینچ اغلب می تواند بارهای تا 25000 پوند را بدون پایه اضافی برای توزیع بار تحمل کند.

لوازم جانبی

انواع لوازم جانبی عملکرد پلت فرم را بهبود می بخشد. آنها اغلب با سیستم های مدولار در هم تنیده می شوند. لوازم جانبی رایج شامل، اما محدود به موارد زیر نیست:

• پله ها

• نردبان

• بشقاب های ضربه ای

• نرده / حفاظ

• دروازه های دسترسی

سایر اجزای جانبی مانند قفسه‌ها و تکیه‌گاه‌های لوله یا کانال، سایبان‌ها یا تجهیزات مختلف جابجایی مواد نیز ممکن است توسط تامین‌کنندگان ارائه شود.

مشخصات

مواد

سازه‌های راهرو اغلب از چندین نوع مواد تشکیل شده‌اند که معمولاً فولاد به عنوان ماده برای ستون‌های نگهدارنده عمل می‌کند.

• آلومینیوم : آلیاژها سبک، قوی و مقاوم در برابر خوردگی هستند.

• کامپوزیت : مواد هیبریدی مانند پلاستیک تقویت شده با فایبر گلاس (FRP) برای برآورده کردن مشخصات کاربردی منحصر به فرد مانند مقاومت در برابر اشعه ماوراء بنفش یا آتش ساخته می شوند. کامپوزیت های چوب پلاستیک نوعی ماده با ظاهری شبیه به چوب هستند، اما نگهداری آسان تر از چوب است.

• بتن : معمولاً به عنوان پایه برای ستون های پشتیبانی با بار قابل توجه استفاده می شود. گذرگاه های سیمان اغلب به بار شدید و شستشوی سنگین محدود می شوند.

• پلاستیک قالب‌گیری شده : پانل‌های پلیمری یک ماده معمولی، ارزان و بادوام هستند. آنها اغلب با چوب یا سایر مواد باربر کافی تقویت می شوند.

• فولاد : راهروهای فولادی ساخته شده به راحتی سفارشی می شوند و مستحکم هستند، اما ممکن است مستعد اکسیداسیون باشند، مگر اینکه یک روکش گالوانیزه اعمال شود.

• فولاد ضد زنگ : توری فولاد ضد زنگ مقاوم در برابر زنگ زدگی و بادوام است.

• چوب : سکوهای دسترسی به تجهیزات اغلب از چوب تشکیل نشده اند، اما مواد انتخابی با کیفیت برای نیازهای بداهه یا جذاب راهرو هستند.

ابعاد

• ارتفاع (ارتفاع) : حداکثر ارتفاع هوایی برای سکوهای ستون دار

• دهانه : طول سکو

• عرض : فاصله بین نرده های موازی، اغلب بین 18 تا 48 اینچ

• مساحت : کل مساحت سطح پیاده روی مربع

• ضخامت : (گاهی اوقات به عنوان ارتفاع از آن یاد می شود) فاصله بین قاب و سطح راه رفتن

• فاصله : اندازه گیری مساحت سوراخ ها در سطح راه رفتن. تولیدکنندگان غالباً درصدی از مساحت باز یک سکو یا پیاده‌روی معین را فراهم می‌کنند

• مواد : ضخامت مواد مورد استفاده به عنوان سطح راه رفتن. فلزات اغلب سنج ها را تامین می کنند

سطح

سطوح پلت فرم جامد، رنده شده یا سوراخ شده هستند و ممکن است دارای بافت سطحی برای کشش بیشتر باشند. ماتینگ یک ماده رایج برای بهبود ارگونومی سیستم است. دستگاه های جابجایی مواد چرخدار به سطح نورد صاف و سنگین نیاز دارند و ممکن است از کفپوش چوبی یا آبکاری فولادی استفاده کنند. برای سطوح فقط پرسنل، سطوح سوراخ دار و بافت دار رایج تر است.

فاصله ها با اندازه ها و شکل های مختلف از تجمع زباله ها و خطرات مایع مانند روغن یا بارندگی جلوگیری می کنند، اما هرگز به اندازه ای بزرگ نیستند که خطر راه رفتن را ایجاد کنند. سوراخ‌های کوچک‌تر ممکن است ابزارها یا سخت‌افزارهای افتاده را جذب کنند. سوراخ‌های بزرگ‌تر ممکن است نیاز به نورپردازی تکراری یا سیستم‌های اسپرینکلر را برطرف کند. علاوه بر این، بسیاری از سطوح دارای بافت های بیرون زده برای افزایش کشش با کف لاستیکی هستند. جایگشت های معینی از سطوح، فاصله ها یا بافت ها ممکن است برای یک کاربرد خاص بهینه باشند.

نوع سطح	نوع آج	تصویر	اطلاعات
ورق فولادی	آج الماس		سطح جامد؛ کشش افزایش یافته؛ آج برجسته; مقاوم در برابر خوردگی و شستشو
چوب	هیچ کدام		اقتصادی؛ راحت؛ نیاز به عرشه زیرین را می توان با فرش یا کاشی پوشاند. صاف برای تجهیزات حمل مواد چرخدار
سوراخ شده	سوراخ دکمه برجسته		سوراخ‌ها نور، مایعات، زباله‌ها را از خود عبور می‌دهند. برجستگی های برجسته کشش را بهبود می بخشد. سوراخ ها می توانند دایره ای، شش ضلعی، هشت ضلعی یا الماسی شکل باشند
رنده شده	دندانه دار		حداکثر انتقال نور، مایع، زباله و جریان هوا را فراهم می کند. مواد راهرو مربع یا مستطیل را تشکیل می دهند. بافت دندانه دار حداکثر کشش را ارائه می دهد
بتن	کانال شده		دائمی؛ ایده آل برای بارهای شدید، شستشوی مکرر، و قرار گرفتن در معرض آب و هوا. کانال ها یا بافت های شانه شده باعث زهکشی و کشش می شوند
تخته ای	سوراخ دکمه برجسته		سطح متشکل از تعداد زیادی نوار موازی به اندازه عرض. انتقال نور، مایع، زباله را ارائه می دهد

پوشش ها

فینیش ها مزایای زیبایی شناختی، دید و مقاومت در برابر خوردگی را ارائه می دهند.

• پوشش پودری : روکش بسیار بادوام و مقاوم در برابر خوردگی ساخته شده از رزین اورتان، اکریلیک یا اپوکسی.

• رنگ : برای رنگ آمیزی اقلام استفاده می شود. جایگزینی برای موادی که نمی توانند گرمای لازم برای اعمال رزین های پوشش پودری را تحمل کنند.

• گالوانیزه کردن : اجزاء برای محافظت در برابر مواد شیمیایی، آب و هوا و شستشو غوطه ور می شوند.

ویژگی ها

• ارتفاع قابل تنظیم : یک سیستم واحد را می توان در محدوده ای از ارتفاعات اجرا کرد

• درجه غذایی/دارویی : این سیستم برای استفاده در محیط های استریل طراحی شده است

• مقاومت شیمیایی : سکوها و اجزای سازنده واکنشی نیستند

• از نظر الکتریکی نارسانا : زمین، عایق یا مواد از انتقال جریان از طریق پلت فرم جلوگیری می کند.

• مقاوم در برابر فرورفتگی : ضربه ها باعث فرورفتگی یا تغییر شکل سطوح نمی شوند

• ارگونومیک : یک سطح پشتیبان و راحت برای راه رفتن

• ضد لغزش : سطح پیاده رو دارای عناصر طراحی برای بهبود کشش کف پا است

• موبایل : مسیر پیاده‌روی را می‌توان برچید و جابه‌جا کرد

• مقاومت در برابر اکسیداسیون : اجزای راهرو از زنگ زدگی جلوگیری می کنند

• نارسانای حرارتی : مواد حداقل انرژی حرارتی را منتقل می کنند و همچنین ضریب انبساط حرارتی مواد راهرو را محدود می کنند.

• مهار نشت : سطح راهرو پخش مایعات انباشته شده را برای کمک به تمیز کردن محدود می کند

• مقاومت در برابر آتش : مواد سیستم در برابر احتراق در حضور آتش مقاومت می کنند

• مقاوم در برابر شستشو : سیستم هایی که از جنس استنلس استیل، فایبرگلاس، بتن یا گالوانیزه هستند به ویژه در برابر خوردگی/فرسایش ناشی از عملیات شستشوی منظم مقاوم هستند.

• مقاومت در برابر اشعه ماوراء بنفش : مواد پلت فرم پس از قرار گرفتن در معرض نور خورشید ضعیف نمی شوند یا تغییر رنگ نمی دهند

استانداردها

پیاده روها و سکوها دارای مقررات مختلفی هستند که باید به آنها پایبند باشند. آیین نامه بین المللی ساختمان (IBC) بر مشخصات نصب در ایالات متحده، مانند مقاومت سکو در برابر زلزله، نظارت می کند، در حالی که اداره ایمنی و بهداشت شغلی بر الزامات ایمنی پرسنل نظارت می کند. سایر کدهای ایالتی یا محلی نیز ممکن است اعمال شوند. مقررات مشابهی در مکان های بین المللی وجود دارد. مواد باید توسط نهادهای اعتباربخش مربوطه خود (مانند ASTM، AISC، AISI) شناسایی شوند.

IBC I: Codes 2015  - کد بین المللی ساختمان

ISO 14122  - ایجاد دسترسی دائمی به ماشین آلات بین سطوح

BS 4592  - کف و پله های صنعتی

ASTM STP649  - اندازه گیری مقاومت در برابر لغزش

منبع

globalspec
