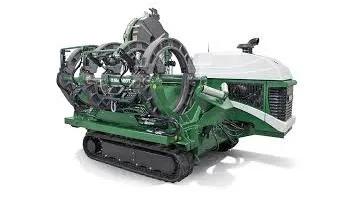

ماشین آلات فیوژن لوله

دستگاه های فیوژن لوله، لوله های پلاستیکی و اتصالات لوله را فیوز می کنند. از این دستگاه ها برای تهیه و اتصال مواد پلیمری ترموپلاستیک مانند لوله پلی پروپیلن، پلی اتیلن، PVDF و ECTFE استفاده می شود. ماشین‌های فیوژن انتهای لوله‌ها و اتصالات را گرم می‌کنند و آنها را به یکدیگر وادار می‌کنند تا اتصالات همگن محکمی را ایجاد کنند که در نتیجه یک سیستم لوله پیوسته به اندازه دو جزء ذوب شده قوی‌تر یا قوی‌تر است.

نمایش تمام سازندگان ماشین آلات فیوژن لوله

تکنیک های جوشکاری فیوژن

سه روش برای جوشکاری فیوژن لوله و اتصالات ترموپلاستیک با هم عبارتند از جوشکاری فیوژن سوکتی ، جوشکاری فیوژن لب به لب و  جوش الکتروفیوژن .

جوشکاری فیوژن سوکت برای مونتاژ سیستم های لوله کشی با استفاده از اتصالات قالب گیری تزریقی استفاده می شود. یک سوکت فلزی نصب شده بر روی صفحه داغ برای گرم کردن قطر بیرونی لوله و یک لوله فلزی در طرف مقابل صفحه داغ، سطح داخلی اتصالات را گرم می کند. پس از گرمایش مناسب صفحه داغ برداشته شده و لوله به داخل اتصالات فشار داده می شود.

جوشکاری فیوژن لب به لب جوشکاری لوله های ترموپلاستیک از انتها به انتها برای ایجاد یک سیستم لوله پیوسته است. آنها همچنین در ساخت اتصالات لوله سفارشی ساخته شده از مواد لوله کشی استفاده می شوند. در این فرآیند یک صفحه گرم بین دو انتهای لوله قرار می گیرد. لوله ها بر روی صفحه گرم شده فشار داده می شوند تا گرما به لوله خیس شود و مواد نرم شود. پس از نرم شدن مناسب مواد، صفحه گرم شده برداشته می شود و دو انتهای لوله به هم فشرده می شوند و تا زمان خنک شدن کافی سپری می شود.

جوشکاری الکتروفیوژن به اتصال لوله‌ها و اتصالات ترموپلاستیک گفته می‌شود که دارای یک عنصر گرمایش الکتریکی در اطراف محیط ناحیه مورد جوش می‌باشند. هنگامی که برق به المنت حرارتی اعمال می شود، گرمای تولید شده، داخل اتصالات و بیرون دیواره لوله را ذوب می کند، زیرا قطعات در کنار هم نگه داشته می شوند. سپس مونتاژ برای مدت زمان مشخصی خنک می شود.

جوشکارهای فیوژن معمولاً به گونه ای تنظیم می شوند که طیفی از قطرهای مختلف لوله را در خود جای دهند. محدوده اندازه‌های لوله‌ای که یک جوشکار فیوژن فردی می‌تواند انجام دهد محدود است، بنابراین مهم است که دستگاهی را انتخاب کنید که متناسب با لوله مورد نظر باشد. دستگاه های فیوژن لوله شامل راهنماها و قفل هایی برای اطمینان از قرارگیری مناسب لوله ها یا اتصالات و همچنین اجزای اضافی مورد استفاده برای اعمال و حفظ نیروی صحیح بر روی دو قطعه در طول فرآیند گرمایش و سرمایش هستند.

ویژگی ها

ویژگی های موجود با دستگاه های مختلف جوش ذوبی عبارتند از:

• محدوده کاری از Ø ​​1 اینچ IPS ÷ 63 اینچ IPS (32 متر متر تا 1600 میلی متر)

• کنترل دستی، هیدرولیک یا کامل CNC

• قابلیت جوش دادن اتصالات مانند زانویی، سه راهی، شاخه های Y و فلنج های خرد

• ژنراتور داخلی برای استقلال قدرت

• پیشرانه و فرمان برای خود رانش

• تنظیمات تریلر چرخدار

• نسخه های 110 ولت و 230 ولت

• فرز برای تمیز کردن اتصالات جوش

• قابلیت ردیابی GPS

• قابلیت ثبت داده ها
