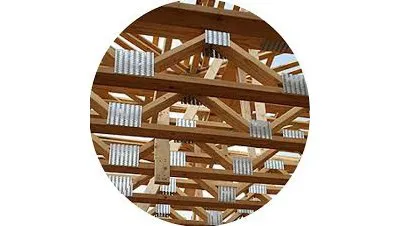

خرپاهای سقف و کف

خرپاهای سقف و خرپاهای کف سازه های نگهدارنده ای هستند که از یک یا چند واحد مثلثی تشکیل شده اند که با اعضای مستقیم و باریک ساخته شده و در انتها به صورت اتصالی به هم متصل می شوند. از خرپاهای سقف برای قاب بندی سقف و پشتیبانی سقف استفاده می شود. در مقابل، خرپاهای کف برای قاب بندی کف و پشتیبانی از کف استفاده می شود. به طور معمول، خرپاهای سقف و کف از چوب یا فلز ساخته می شوند. آنها از نظر ابعاد متفاوت هستند و ممکن است به عنوان بخشی از بسته بندی قاب فروخته شوند.

نمایش همه تولیدکنندگان خرپاهای سقف و کف

کدهای ساختمان

در بسیاری از مکان ها، این محصولات مهندسی شده باید قوانین ساختمانی ایالتی، استانی یا محلی را داشته باشند. در ایالات متحده، خرپاهای سقف و کف که مطابق با استانداردهای خدمات ارزیابی ملی (NES) و شورای کد بین المللی (ICC) هستند، از طرح هایی استفاده می کنند که الزامات مقامات کد محلی را برآورده می کنند.

تنظیمات

خرپاهای سقفی دارای چندین پیکربندی استاندارد هستند، از جمله خرپا W، M-Truss، خرپا قیچی و خرپا شیروانی. در ساخت و سازهای مسکونی، خرپاهای M بر روی گاراژها استفاده می شود در حالی که از خرپاهای قیچی در اتاق های جلو استفاده می شود. در انتهای خطوط سقف از خرپاهای شیروانی استفاده می شود. صرف نظر از سبک، خرپاهای سقف استاندارد چندین بخش اساسی دارند. اینها عبارتند از وتر پایین، مورب، پایه پاشنه، گوه پاشنه، پایه شاه، گاست، صفحه اتصال فولادی، وتر بالا، و پست عمودی. به عنوان دو عضو اصلی یک خرپا سقف، آکوردهای بالا و پایین از انتها به انتها امتداد دارند توسط اعضای وب به هم متصل می شوند. به عنوان پایه میانی خرپا سقف، پایه شاهی یا تیرچه اهرم یک تکیه گاه عمودی است که وزن را از تیر پشته به دیوارهای انتهایی یا تیرچه ها منتقل می کند. خرپاهای سقفی ممکن است از طرح هایی استفاده کنند که به عنوان زیرشیروانی، بند کمانی، دوتایی، دوبله، دو شیب، پنکه، فنک، تخت، لگن، هاو، معکوس، تخت شیب دار، تخت و استودیو طبقه بندی می شوند. خرپا اتاق زیر شیروانی بدون استفاده از اعضای داخلی، طبقه بالای ساختمان را تشکیل می دهد. خرپا تار کمان دارای یک وتر بالا منحنی و یک وتر پایین خمیده است که در هر انتها به هم می رسند. خرپای فینک یک خرپا متقارن سه مثلثی برای حمایت از سقف های بزرگ و شیب دار است. خرپا تخت یا خرپا وتر موازی دارای آکوردهای بالا و پایین موازی است. جزئی از سیستم سقف باسن، خرپا باسن دارای خط لبه ای است که تا یک سطح در اطراف ساختمان امتداد دارد و استفاده از انتهای شیروانی را حذف می کند. خرپا معکوس برای ایجاد یک سقف طاقدار در امتداد بخشی از دهانه استفاده می شود. خرپا خرپایی (خرپای دم باب، شیروانی گل میخ دار) یک خرپا انتهای شیروانی است که به صورت دیوار ساخته شده است.

اکثر خرپاهای کف دارای طرح های وتر مسطح با شبکه باز یا موازی هستند. با این حال، خرپاهای طبقه قابل اصلاح نیز موجود است. دو نوع خرپا قابل اصلاح وجود دارد. خرپاهای کف هیبریدی دارای تارهای فولادی و آکوردهای بالا و پایین ساخته شده از چوب هستند. برای یک فاصله کوتاه در هر انتها، ماده وب از تخته رشته‌ای جهت‌دار (OSB) ساخته می‌شود تا یک تیرچه I شکل بگیرد که می‌توان آن را برش داد. خرپاهای کف تمام چوب نیز موجود است. به طور معمول، این خرپاها از صفحات خرپا برای اتصالات استفاده نمی کنند. در عوض، آکوردها و وب از طریق فناوری اتصال انگشت به هم متصل می شوند.
