سوراخ کننده و ایجاد کننده داکت
به روز رسانی شده در ۱۴۰۳/۱۰/۱۶ زمان مطالعه 10 دقیقه

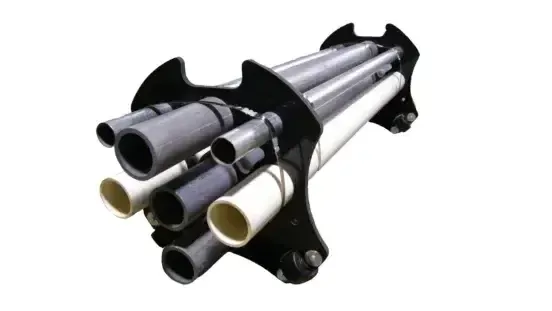

سوراخ کننده و ایجاد کننده داکت برای نگه داشتن لوله ها، مجراها و قفسه بندی کابل ها و در فواصل یکنواخت برای پوشش زیرزمینی استفاده می شود. آنها را می توان به گونه ای طراحی کرد که جداسازی یکنواختی بین ردیف ها و ستون های مجاری ایجاد کند، ساختاری پایدار برای بتن یا دوغاب ایجاد کند و فضاهای خالی را از بین ببرد.
نمایش تمام سازندگان سوراخ کننده و ایجاد کننده داکت
از آنجایی که سوراخ‌کننده‌ها و کانال‌ها به حفظ موقعیت دقیق کانال کمک می‌کنند، باعث کاهش زمان نصب، افزایش راندمان جداسازی و نصب مناسب می‌شوند.
هنگام انتخاب فاصله‌دهنده سوراخ‌ها و کانال‌ها، باید چندین فاکتور از جمله اندازه کانال، تعداد مجرا، نوع مجرا، نوع پوشش، پوشش OD، ضخامت دیواره پوشش، طول اجرا، حداقل در نظر گرفته شود. جداسازی مجرا به مجرا و دوغاب: پر شده یا نه.
مشخصات
سفتی
هنگام طراحی یک سیستم کانال، باید به الزامات سختی مجرا (DS) توجه شود تا در برابر بارهای کاربردی خاص مقاومت کند. سفتی کانال یک مقدار آزمایشی مفید برای ارزیابی ویژگی های تحمل بار و انحراف کانال است. سفتی به مدول الاستیسیته مواد مجرا و ممان اینرسی مجرا (که تابعی از قطر مجرا و هندسه دیواره مجرا است) بستگی دارد. مقدار سفتی در انحراف ID (قطر داخلی) مشخص شده 5٪ تعیین می شود. مقادیر بر حسب پوند نیرو در هر اینچ انحراف بیان می شوند.
کجا
DS = سفتی مجرا بر حسب پوند/اینچ
F = بار بر حسب پوند در هر اینچ از طول مجرا که ID کانال را 5% معیوب می کند.
Δ y = تغییر ID در اینچ به دلیل بار اعمال شده F
جداسازی کانال
جداسازی مجرا با توجه به اینکه آیا مجراها قرار است دفن محصور شوند یا دفن مستقیم تعیین می شود. اسپیسرهای موجود در بازار را می توان برای دفن محصور شده استفاده کرد. برای دفن مستقیم، اسپیسرها باید شرایط خاصی را که توسط مهندس طراح مشخص شده است داشته باشند. استفاده از داکت اسپیسر برای دفن مستقیم، بدون توجه به تراکم مناسب مواد پس‌پر، ممکن است منجر به انحراف بیش از حد نقطه‌ای شود، مگر اینکه مهندسی طراحی مناسب اعمال شود.
برنامه های کاربردی
در پاور داکت بانک ها ، مجاری مجزا باید از یکدیگر جدا شوند تا اتلاف کافی گرمای معمولی از کابل های داخل کانال و برای جداسازی فیزیکی کانال ها در صورت بروز خطا فراهم شود.
در بانک های مجرای ارتباطی ، جداسازی در نظر گرفته شده است تا به مواد محفظه اجازه دهد تا به طور کامل هر مجرا را احاطه کنند زیرا گرما ایجاد نمی شود.
در کانال های برق و ارتباط ترکیبی ، مشخصات نیاز به فاصله سه اینچ یا بیشتر بین گروه های کانال برق و گروه های کانال ارتباطی دارد. سازندگان اسپیسر معمولاً اسپیسرها را برای جداسازی بیش از سه اینچ ذخیره نمی کنند، بنابراین باید از اسپیسرهای ساختگی برای ایجاد جداسازی قابل قبول استفاده شود.
استانداردها
استانداردهای متعددی وجود دارد که برای اطمینان از طراحی و عملکرد مناسب، اسپیسرهای سوراخ و کانال باید از آنها پیروی کنند. ADS AS4821 به بحث جداکننده‌ها برای بانک‌های کانال کابل می‌پردازد، در حالی که NEMA TC 14 و UL 2515A در مورد مجرا و اتصالات رزین ترموست بحث می‌کنند.
