دماسنج آزمایشگاهی

دماسنج های آزمایشگاهی برای اندازه گیری دما یا تغییرات دما با درجه دقت بالایی استفاده می شوند. آنها از فلز یا شیشه ساخته می شوند و از طریق حرارت دادن یا بازپخت تقویت می شوند.

نمایش تمام سازندگان دماسنج آزمایشگاهی

نحوه کار دماسنج آزمایشگاهی به نوع آن بستگی دارد. آنها معمولاً یک دستگاه مایع در شیشه، یک نوار دو فلزی، یک دماسنج ترمیستور الکترونیکی یا دستگاه مادون قرمز (IR) هستند.

مشخصات

انواع

چندین نوع دماسنج آزمایشگاهی معمولاً در دسترس هستند از جمله:

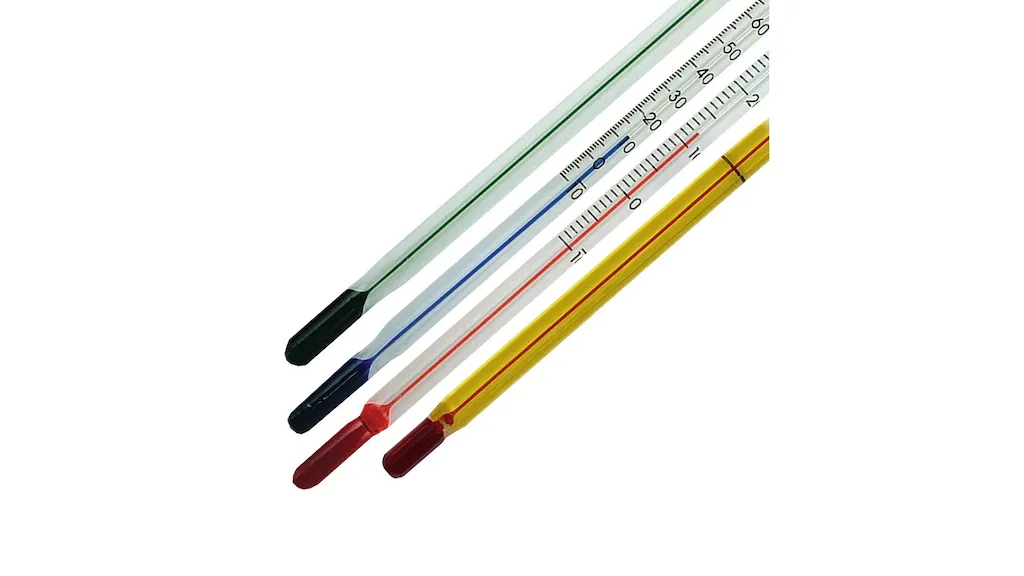

مایع در شیشه

دماسنج های مایع در شیشه از شیشه مهر و موم ساخته شده اند و حاوی مایعی معمولاً جیوه یا الکل قرمز هستند که حجم آن نسبت به دمای آن تغییر می کند. مایع با افزایش دما منبسط می شود و در لوله افزایش می یابد و دما را نشان می دهد. هنگام انتخاب یک دماسنج پر از مایع یا گاز، موارد مختلفی باید در نظر گرفته شود، از جمله: مواد در لوله - گاز یا مایع. مواد لوله - شیشه یا فلز؛ سطح مایع یا گاز در لوله

نوار دو فلزی

دماسنج های نواری دو فلزی شامل دو فلز مختلف هستند که به هم متصل شده و با گرم شدن با سرعت های متفاوتی منبسط می شوند. از آنجایی که این دو فلز به طول های مختلف منبسط می شوند، نوار دو فلزی مجبور می شود با ضریب انبساط حرارتی کمتری به طرف طرف خم یا خم شود. حرکت نوار برای منحرف کردن یک نشانگر روی یک مقیاس مدرج که سپس دما را به کاربر نشان می دهد استفاده می شود. اغلب، نوارهای دو فلزی بلند را به یک سیم پیچ پیچیده می کنند و با یک صفحه استفاده می کنند.

• مزایا عبارتند از: هزینه کم، سخت بودن، استفاده و نصب آسان، دقت در طیف وسیعی از دماها

• معایب عبارتند از: فقط انواع نشان دهنده موجود است، امکان تغییر کالیبراسیون به دلیل استفاده یا محیط، و دقیق نبودن دماسنج های پایه شیشه ای.

دستگاه های الکترونیکی

دستگاه های الکترونیکی مانند ترمیستورها تغییرات مقاومت الکتریکی را اندازه گیری می کنند و آنها را به تغییرات دما تبدیل می کنند.

دماسنج مادون قرمز

دماسنج های مادون قرمز دستگاه های غیر تماسی هستند که انرژی مادون قرمز (IR) را به سیگنال الکتریکی تبدیل می کنند که می تواند بر حسب واحد دما نمایش داده شود.

سیم پیچ دو فلزی به نور واکنش نشان می دهد.

دماسنج مادون قرمز

گزینه های نمایش

دماسنج ها دو گزینه اصلی نمایش دارند:

• فارنهایت (F)

• درجه سانتیگراد (C)

تقسیم‌بندی‌های درجه‌بندی شده یا نقاط تست، دقتی را که کاربران می‌توانند هر نوع دستگاه را بخوانند، تعیین می‌کنند. به طور معمول، اعداد نمایشگر روی محفظه دماسنج حک یا چاپ می شوند. در برخی از دستگاه ها، رنگدانه دائمی درجه بندی ها برای بهبود خوانایی استفاده می شود.

ویژگی ها

• ذره بین های گیره ای به کاربران کمک می کنند تا اعداد را در مقیاس های دقیق تر بخوانند.

• غوطه وری

  • دماسنج های غوطه وری کامل را می توان در ماده ای که اندازه گیری می شود رها کرد.

  • دماسنج های غوطه وری جزئی باید روی ماده نگه داشته یا معلق شوند تا خوانش دقیقی داشته باشند

• مواد غلاف

  • پلی تترا فلوئورواتیلن (PTFE) برای نظارت بر اسیدها یا سایر مواد خطرناک مناسب است.

  • غلاف فلزی محافظ

• درپوش بدون رول برای جلوگیری از غلتش دماسنج روی پیشخوان. بسیاری از آنها یک قلاب نیز دارند تا دماسنج را بتوان روی مواد اندازه‌گیری شده آویزان کرد.

دماسنج آزمایشگاهی.

برنامه های کاربردی

دماسنج‌های آزمایشگاهی در کاربردهای تحقیقاتی و علمی مانند نظارت بر آزمایش‌ها، حفظ محیط کار استریل، کالیبراسیون سایر ابزارهای آزمایشگاهی و آزمایش مواد استفاده می‌شوند.

کالیبراسیون

سازمان هایی مانند موسسه ملی استاندارد و فناوری (NIST) و انجمن آزمایش و مواد آمریکا (ASTM) دماسنج های آزمایشگاهی را کالیبره می کنند و قابلیت ردیابی را ارائه می دهند. NIST خدمات کالیبراسیون را برای انواع دماسنج های آزمایشگاهی ارائه می دهد که محدوده دمایی از -196 درجه سانتی گراد تا 550 درجه سانتی گراد (321- درجه فارنهایت تا 1022 درجه فارنهایت) را پوشش می دهند. دستگاه های ارسالی باید از نظر ظرافت و یکنواختی فارغ التحصیلی و همچنین عاری از رطوبت، حباب های گاز و ترک، آزمایش اولیه را پشت سر بگذارند. دماسنج هایی که باید کالیبره شوند در یک حمام با دمای ثابت همراه با یک دماسنج استاندارد مقاومتی پلاتین کالیبره شده با NIST (SPRT) قرار می گیرند که قابل ردیابی به مقیاس دمای بین المللی 1990 (ITS-90) است. همچنین ممکن است آزمایش‌های ویژه‌ای بر روی دماسنج‌های مقاومتی پلاتین درجه صنعتی، دماسنج‌های دیجیتال و ترمیستورها انجام شود. دماسنج های آزمایشگاهی دارای گواهی ASTM نیز باید الزامات آزمایشی دقیق را پشت سر بگذارند.

استانداردها

BS 593 -- مشخصات دماسنج های آزمایشگاهی

DIN 12785 -- ظروف شیشه ای آزمایشگاهی; دماسنج های آزمایشگاهی با کاربرد ویژه

ISO 386 -- دماسنج های آزمایشگاهی مایع در شیشه - اصول طراحی، ساخت و استفاده

منبع

globalspec
