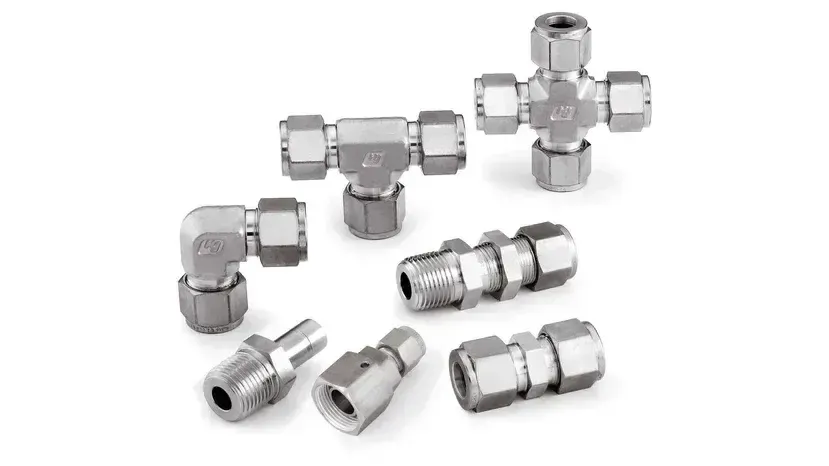

اتصالات آزمایشگاهی

اتصالات بخش حیاتی هر سیستم آزمایشگاهی هستند. اگرچه این مؤلفه‌ها به‌طور خاص پیچیده نیستند، اما درک دقیق کاربرد آنها برای جلوگیری از مشکلات سیستم ضروری است. اتصالات در هر جایی که لوله یا لوله نیاز به اتصال، تطبیق یا تنظیم داشته باشد استفاده می شود. عملکرد اصلی آنها شامل جلوگیری از نشت مایع یا گاز از مسیر جریان و نگه داشتن لوله در محل در برابر فشار مخالف است.

نمایش تمام سازندگان اتصالات آزمایشگاهی

اتصالات قطعات

یک اتصالات از یک مهره و یک فرول تشکیل شده است. مهره  نیروی محرکه ای را فراهم می کند که باعث آب بندی فرول می شود . فرول نیروی نگهدارنده را تامین می کند.

اکثر سیستم های اتصال آزمایشگاهی از طریق فشرده سازی خارجی بر روی دیواره بیرونی لوله کار می کنند که توسط دماغه مخروطی فرول انجام می شود. فرول ها اشکال و اندازه های مختلفی دارند.

انواع

اتصالات فلنجی - اتصالاتی که در کاربردهای فشار کم تا متوسط ​​استفاده می شود. اتصالات قبل از استفاده نیاز به فلنج کردن یا باز کردن انتهای لوله دارد.

بدون فلنج - یک اتصال تخصصی طراحی شده برای جایگزینی اتصالات فلنجی، که در آن با استفاده از یک مهره و یک فرول منحصر به فرد، می توان در مناطقی که اتصالات فلنجی به طور سنتی لازم بود، یک مهر و موم روی لوله ایجاد کرد.

ته مسطح - در پیکربندی‌های ته صاف، با تمام شدن رزوه‌های پورت، پایین درگاه در عرض قطر با یک سوراخ کوچک در مرکز ته صاف صاف می‌شود. در این درگاه، فرول ها دارای دماغه های مخروطی به سمت مهره و دور از کف صاف درگاه گیرنده هستند. این معمولاً با لوله‌های فلنجی استفاده می‌شود تا به خود لوله اجازه ایجاد مهر و موم در پورت را بدهد.

مخروطی - در سیستم‌های فشار بالا بهترین استفاده از پورت مخروطی است. در این طرح، پورت دارای یک مخروط داخلی است که دقیقاً از قسمت رزوه ای درگاه عبور کرده است و دماغه مخروطی به سمت دور از مهره و به سمت درگاه قرار دارد. اغلب یک جیب لوله درست فراتر از مخروطی داخلی وجود دارد. قطر "جیب لوله" تقریباً به اندازه لوله ای است که به داخل آن کشیده شده است.

اتصالات محکم با انگشت — اتصالات با انگشت برای اولین بار در سال 1983 توسعه یافتند. این اتصالات نیاز به آچار یا ابزارهای دیگر را هنگام سفت کردن اتصالات در جای خود برطرف می کنند. اتصالات از پلاستیک بادوام و مقاوم در برابر مواد شیمیایی ساخته شده است و قادر به تحمل فشارهای بالا است. اتصالات با انگشت در آزمایشگاه ها محبوبیت بیشتری دارند زیرا زیست سازگار، جهانی و قابل تعویض هستند. آنها را می توان در صورت لزوم تغییر مکان داد.

آچار محکم شده - اتصالات آچار محکم باید با آچار محکم شوند. آنها را می توان برای کاربردهایی مانند چرخاندن (تثبیت دائمی اتصالات به لوله) استفاده کرد.

پارامترهای انتخاب

رشته های درگاه دریافت کننده

رزوه ها می توانند خارجی یا داخلی روی مهره باشند. اکثر آجیل ها دارای رزوه خارجی هستند. موضوع با دو عدد توصیف می شود. عدد اول قطر نخ را توصیف می کند و عدد دوم نشان می دهد که تارها چقدر به هم نزدیک هستند. هرچه رزوه ها متراکم تر باشند (عدد دوم بیشتر باشد)، مقاومت بیشتری در برابر فشار مخالف در داخل پورت ایجاد می شود. این احتمال شکست مهره را کاهش می دهد.

مواد

فرول ها اغلب از موادی مانند فولاد ضد زنگ، PEEK، Tefzel (ETFE)، پلی پروپیلن و Kel-F® (PCTFE) ساخته می شوند. PEEK و فولاد ضد زنگ برای کاربردهای فشار بالا بهترین هستند، در حالی که ETFE و پلی پروپیلن بیشتر در کاربردهای فشار پایین استفاده می شوند. اتصالات پلیمری را می توان با انواع مختلفی از لوله ها، در انواع محیط ها (یعنی مواد شیمیایی و فشارهای مختلف) مورد استفاده قرار داد و می تواند در داخل سیستم بیشتر از اتصالات فولادی ضد زنگ تغییر یابد. با این حال، اتصالات فولادی ضد زنگ گزینه خوبی هستند اگر لوله به یک پورت گیرنده متصل شود و به ندرت خارج شود. همیشه هنگام انتخاب اتصالات، محیط شیمیایی را در نظر بگیرید.

مقدار فشار مورد انتظار

هیچ عدد استانداردی برای فشار بالا یا فشار پایین وجود ندارد، با این حال فشار مورد انتظار در سیستم هنگام انتخاب اتصالات بسیار مهم است. اگر انتظار می رود که سیستم فشار "کم" داشته باشد، باید از پیکربندی کف تخت استفاده شود. سیستم های فشار بالا با پورت های مخروطی شکل بسیار موفق هستند. برای کاربردهای بسیار فشار بالا، بیشتر ترجیح می دهند از مهره های فلزی و فرول استفاده کنند. اما برای کاربردهای فشار بالا کم، متوسط ​​و استاندارد، معمولاً یک گزینه پلیمری وجود دارد که با کاربرد مطابقت دارد.

استانداردها

DIN 12918-2  - این مشخصات تجهیزات آزمایشگاهی برای شیرهای مورد استفاده برای گازهای سوخت را پوشش می دهد.

AND 10059  - این استاندارد برای اتصالاتی استفاده می شود که رزوه لوله و گشاد شده اند.

ASTM 01.01  — جلد 01.01 دارای استانداردهایی برای انواع مختلف لوله های فولادی است که الزامات مربوط به سرویس در دمای بالا، استفاده معمولی و کاربردهای ویژه مانند حفاظت در برابر آتش را مشخص می کند.
