بوته های مولیبدن و تنگستن تشکیل شده در فرآیند به اصطلاح HEM (روش مبدل حرارتی) برتری دارند. آنها ظروف عالی برای ذوب و جامد کردن تک کریستال هستند.

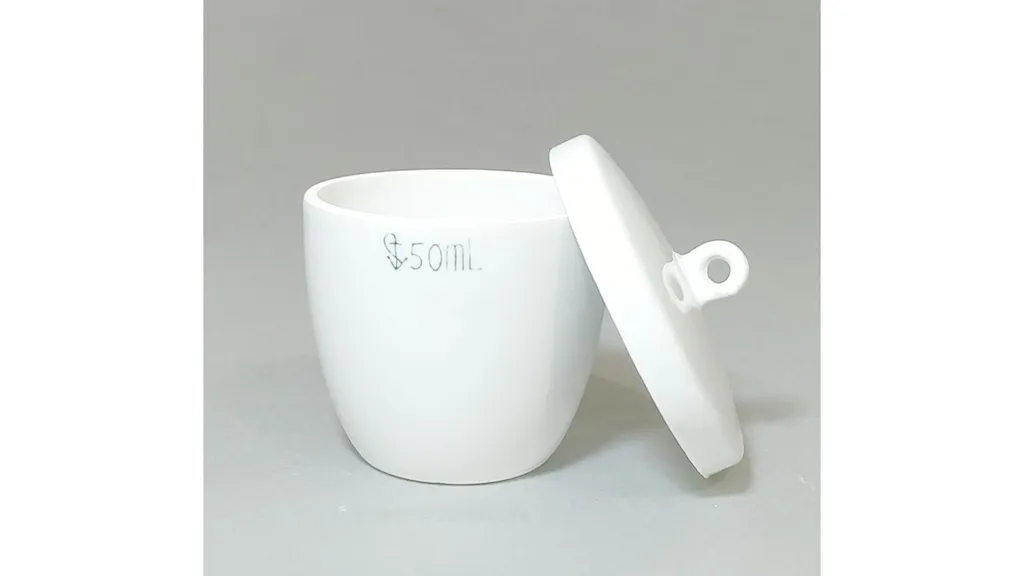

بوته های آزمایشگاهی برای ذوب و پردازش مواد در دمای بیش از حد استفاده می شوند. آنها در اشکال و اندازه های مختلف موجود هستند و از موادی تشکیل شده اند که می توانند در برابر دمای بسیار بالا مقاومت کنند، مانند آلومینا ، کاربید سیلیکون، کوارتز یا مس خنک شده با آب . آنها ممکن است مخازن بزرگ، آسترهای داخلی برای ذوب آهن صنعتی یا آلومینیوم در کارخانه های تولید اولیه، ریخته گری فلزات باشند. یا ممکن است اندازه آنها برای کاربردهای آزمایشگاهی بسیار کوچکتر باشد.

نمایش همه تولیدکنندگان بوته های آزمایشگاهی

انواع بوته های آزمایشگاهی

بوته های ذوب جمجمه ، که به عنوان کوره های ذوب شناخته می شوند، دارای پوسته های مسی خنک شده با آب یا نمک هستند که پوست ذوب نشده را حفظ می کنند. لایه ذوب نشده حاوی مذاب است که توسط یک قوس، پلاسما یا پرتو الکترونی گرم می شود.

بوته های زبانه ای و شیاری یک سیستم بوته مدولار هستند که از یک سری اجزای به هم پیوسته تشکیل شده است که روی هم قرار می گیرند و یک پوشش کوره را تشکیل می دهند. بوته های زبانه ای و شیاری ممکن است از یک پشتیبان سیمان رمینگ در پشت بوته استفاده کنند، اما نه در داخل شیارهای به هم پیوسته. عدم وجود سیمان نسوز بین قسمت های بوته سرامیکی باعث بهبود عمر پوشش و کیفیت کیفیت مذاب می شود.

اشکال

بوته های بشکه ای دارای دهانه ای با قطر بیرونی بالایی (OD) هستند که اساساً مشابه یا فقط کمی کوچکتر از پایه یا پایین OD است. دیواره های کناری بیرون زده و یک بوته بشکه ای شکل تولید می کنند.

بوته های مخروطی یا مخروطی دارای دهانه ای با OD بالایی هستند که به قطر پایه یا پایین کمتر می شود. به طور معمول، دیواره های جانبی معمولاً یک طرفه هستند.

بوته های استوانه ای یا دیواره مستقیم دارای دهانه ای با OD بالایی هستند که اساساً همان یا فقط کمی کوچکتر از پایه یا پایین OD است.

بوته های عریض، ظروف با مشخصات کم، کم عمق یا مسطح با دیواره های کوتاه در مقایسه با بوته های با فرم بالا هستند. یک بوته پهن دارای یک دهانه بسیار عریض با OD است که به قطر پایه بسیار کوچکتر کاهش می یابد. به طور معمول، دیواره های جانبی دارای کمان یا برآمدگی اندکی به سمت بیرون هستند.

بوته های با فرم بالا دیواره های بلندی دارند. بوته های شکل بالا دارای دهانه ای با OD بالایی هستند که به قطر پایه یا پایین کمتر می شود. دیواره های جانبی معمولاً دارای کمان یا برآمدگی اندکی به سمت بیرون هستند.

مشخصات

فرم بالا، لعاب داخل و خارج به جز سطح زیرین و لبه بیرونی. هنگام انتخاب بوته، نوع اتمسفر، نوع کوره و کاربرد باید مورد توجه قرار گیرد.

نوع جو

هوا / اکسید کننده - کوره یا سیستم پردازش حرارتی که از هوا یا اتمسفر اکسید کننده استفاده می کند. بوته هایی باید انتخاب شوند که در برابر اکسید شدن یا سوختن در دمای مصرف نهایی مقاوم باشند. بوته های گرافیت یا فلز نسوز در صورت استفاده در دمای بالا در یک جو اکسید کننده ممکن است بسوزند.

بی اثر - کوره یا سیستم پردازش حرارتی که از یک گاز بی اثر مانند آرگون به عنوان اتمسفر یا پوشش محافظ استفاده می کند.

کاهنده - کوره یا سیستم پردازش حرارتی که از گاز کاهنده مانند هیدروژن و جو استفاده می کند. بوته ها باید بدون مواد تشکیل دهنده ای انتخاب شوند که در دمای مصرف نهایی قابل کاهش باشند. اکسیدهای آهن یا سیلیس را می توان تحت دمای بالا به آهن یا سیلیکون کاهش داد و شرایط را کاهش داد.

خلاء - کوره یا سیستم پردازش حرارتی که از خلاء به عنوان جو استفاده می کند. بوته هایی باید انتخاب شوند که از اجزای فرار یا فشار بخار بالا در دمای مصرف نهایی تشکیل نشده باشند.

نوع کوره

VIM
VAR
القاء
اواپراتور
کوره CVD
ذوب القایی
ذوب پرتو الکترونی
کوره ذوب قوس پلاسما
کوره گازسوز

برنامه های کاربردی

ذوب آلومینیوم - مواد و اجزای سرامیکی نسوز مناسب برای استفاده در عملیات ذوب، ذوب و ریخته گری آلومینیوم مانند لوله های محافظ ترموکوپل، لوله های بخاری گاز احتراق و ساقه ها یا آستین های ریخته گری قالب.

سرامیک / تولید شیشه - سرامیک، نسوز یا بوته با مقاومت در برابر شیشه مذاب یا سازگار با سرامیک و شیشه در هنگام پخت، کلسینه یا ذوب در کوره یا کوره.

ریخته‌گری یا ریخته‌گری فلز - بوته‌های سرامیکی و نسوز، لوله‌ها، درپوش‌ها، آسترها، دهانه‌ها، قالب‌های دائمی، لوله‌های محافظ ترموکوپل ، لوله‌های بخاری گازی احتراق، لوله‌های بخاری شناور، ساقه‌ها/آستین‌های ریخته‌گری دایکاست و سایر اجزای کوره‌ای که در کوره‌های ریخته‌گری برای ریخته‌گری استفاده می‌شوند. آلومینیوم، فولاد، آلیاژهای مس یا غیره فلزات

ذوب آهن و فولاد - مواد و اجزای سرامیکی نسوز مناسب برای استفاده در عملیات ذوب، ذوب و ریخته گری آهن و فولاد.

پالایش فلزات گرانبها / قرمز - بوته های مناسب برای ذوب، آلیاژسازی یا تصفیه فلزات گرانبها یا قرمز. فلزات قرمز عبارتند از مس، برنج، برنز و سایر آلیاژهای مس. فلزات گرانبها شامل نقره، طلا، پلاتین و پالادیوم است.

جابجایی واکنشی یا آلیاژ تیتانیوم - بوته یا سایر محصولات نسوز طراحی شده برای ذوب، پردازش یا ریخته گری فلزات واکنش پذیر مانند تیتانیوم ، زیرکونیوم یا هافنیوم، که تمایل به حل شدن یا واکنش با اکثر مواد بوته و قالب دارند. بوته خنک شده با مس یا پوشش های لایه های ایتریا-سریا اغلب در کاربردهای ذوب تیتانیوم استفاده می شود.

استانداردها

ISO 1772 - بوته های آزمایشگاهی در چینی و سیلیس

JIS R 2701 - بوته گرافیتی و لوازم جانبی آن
