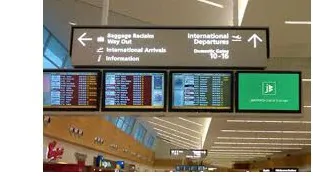

تجهیزات مانیتورینگ فرودگاهی

نمایشگر های فرودگاهی وظیفه اعلام زمان بندی ها و هشدار های لازم به مسافران را دارد.این نمایشگر های LED  از ماژول LED فضای داخل (indoor)ساخته میشوند که با یک کنترلر به مرکزمراقبت پرواز متصل است و بصورت آنلاین زمانبندی پرواز ها را نمایش میدهد. نمایشگر های فرودگاهی مناسب فضاهایی مثل ترمینال ها نیز هستند. نمایشگر های LED امروزه جای نمایشگر های مکانیکی فرودگاه ها را به خوبی پر کرده اند.

قطعات نمایشگر فرودگاهی

ماژول LED

ماژول LED مهم ترین بخش یک نمایشگر LED است که شدت نور ، تراکم پیکسلی تصویر و زاویه دید آن بستگی زیادی به ماژول LED دارد. ماژول LED یک برد الکترونیکی است که چیپ های LED با فاصله مشخص بروی آن قرار گرفته اند. به فاصله ی بین LED ها از هر طرف تا LED بعدی دات پیچ یا pixel pitch  می گویند. برای مثال در ماژول P4 بین هر پیکسل تا پیکسل بعدی 4 میلی متر فصله می باشد. از جمله مشخصات ماژول:
شدت نور ماژول (بر حسب MCD)

• نرخ تازه سازی (refresh rate)

• اسکن ماژول ( نحوه ی درایو LED که بر فرکانس نمایش ماژول تاثیر مستقیم دارد.)

• کیفیت ماسک و قاب ماژول LED

• شرکت سازنده چیپ ست LED

• زاویه دید چیپ ست LED

ویدیو پروسسور | video processor

ویدیو پروسسور ورودی تصویر را منابع مختلف (کامپیوتر ، دوربین ، گیرنده دیجیتال و … ) میگیرد و ضمن تنظیم و بهینه سازی برای نمایشگر فرودگاهی ابعاد تصویر را با نمایشگر هماهنگ میکند. این دستگاه تصویر دکمه های روی پنل کنترل می شود. تعداد ورودی و خروجی های ویدیو پروسسور و تنوع آن بر قیمت این محصول تاثیر زیادی دارد. از جمله ویژگی های ویدیو پروسسور:

• قابلیت نمایش ورودی های دیجیتال و آنالو بصورت همزمان

• تعداد پیکسل پشتیبانی در طول و عرض

• خروجی مجزا برای مانیتور کاربر

• تنظیم از طریق نرم افزار

• فریم بر ثانیه ثابت و استاندارد (60fps)

• قابلیت تصویر در تصویر PIP

کارت کنترل

نمایش محتوای مورد نظر و روشن شدن ماژول ها به عهده سیستم کنترل است. نمایش تصویر در نمایشگر فرودگاهی توسط کارت کنترل گرفته می شود و توسط کابل های دیتا به ماژول میرسد. این سیستم کنترل تعدادی برد فرستنده (sender card)تصویر را ازسیگنال تصویر میگیرد و به تعدادی کارت گیرنده (recieving card) میفرستد. در هر کابینت LED یک برد گیرنده وجود دارد. از ویژگی های سیستم کنترل نمایشگر LED :

• تعداد پیکسل قابل پشتیبانی

• مقدار refresh rate قابل پشتیبانی

• سازگاری با انواع درایور های ماژول

• نرم افزار کاربر پسند و بروز رسانی نرم افزار مداوم

منبع تغذیه | power supply

ولتاژ کاری تمامی سیستم نمایشگر های ال ای دی 5 ولت است. منبع تغذیه بسته به جریان مصرفی ماژول LED انتخاب می شود. منبع تغذیه های مرسوم مورد استفاده شده در این کار معمولا 40 آمپر یا 60 آمپر می باشد که در 2 مدل معمولی و اسلم (نازک) که برای کابینت های رنتال با فضای کم استفاده میشود  عرضه می شود. ویژگی های منبع تغذیه خوب برای نمایشگر فرودگاهی :

• تطابق جریان نامی و عملی منبع تغذیه

• طول عمر بالا و اتلاف حرارتی پایین

• فیوز محافظ نوسان برق

• مدار قطع خودکار اتصال کوتاه

• پورت ارت برای اتصال به زمین

• تعداد خروجی مناسب و پتانسیومتر تنظیم ولتاژ

نرم افزار نمایشگر فرودگاهی

راه اندازی انلاین دقیقا سیگنال تصویری که از منبع خود میگیرد به نمایش میگذارد. سیستم آنلاین به این صورت است که تصاویری که روی نمایشگر LED پخش می شود ، مستقیم از سیستم اپراتور گرفته می شود.برای مثال اگر اپراتور نشانگر موس خود را حرکت دهد ، دقیقا در همان لحظه بروی نمایشگر مشاهده می شود. یعنی ی نمایشگر به صورت یک مانیتور کاربرد دارد و هر محتوایی از جمله فیلم ، عکس ، نرم افزار و … که روی یک کامپیوتر قابل نمایش است این نمایشگر فرودگاهی نمایش می دهد. در اکثر ویدیو پروسسور های بازار ، جای کارت فرستنده تعبیه شده و فرستنده در خود ویدیو پروسسور نصب می شود

ارتباط از طریق شبکه داخلی | Local Network

ارتباط از طریق شبکه از رایج ترین روش های انتقال تصویر است. در سیستم های آفلاین کارت کنترل باید قابلیت شبکه داشته باشد و به شبکه محلی متصل شود. از طریق نرم افزار رابط کاربری می توان با وارد کردن آی پی تلویزیون ، محتوا را منتقل کرد و از نظر امنیتی قابل قبول است.

ارتباط از طریق فیبر نوری | optic fiber network

برای ارتباط با فیبر نوری ، در محل هم چنین در محل اپراتور نیاز به مبدل های فیبر نوری و مدیا کانورتر می باشد. این بستر معمولا برای فاصله های بیش از صد متر که ممکن است سیستم شبکه دچار اختلال شود ، استفاده می شود.

ارتباط از طریق شبکه وایرلس | Wireless LAN network

ارتباط وایرلس با تلویزیون شهری ، از طریق آنتن های وایرلس با استاندار های شهری صورت میگیرد. بصورتی که در تلویزیون های شهری از سیستم وایرلس Point to Point استفاده می شود. تجهیزات وایرلس از زیر ساخت کمتری استفده میکند.

ارتباط آفلاین

در ارتباط آفلاین سیستم بصورت مستقیم در ارتباط نیست. بلکه با رابط نرم افزاری ، برنامه روی حافظه های سخت افزاری مثل فلش مموری ، هارد و .. ذخیره می شود و به محل تلویزیون انتقال داده می شود. این روش از امنیت پایین تری برخودار است اما هزینه آن به مراتب پایین تر از سیستم های آنلاین است.

منبع: nhsled
