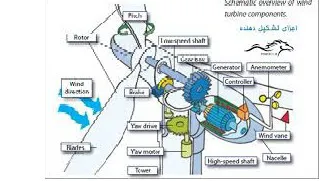

مجموعه محرکه

توربین وسیله‌ای است که انرژی باد را به گشتاور و توان الکتریکی تبدیل می‌کند. توان تولید شده توسط توربین به سه عامل بستگی دارد:

۱-دانسیته هوا:

هر چه دانسیته هوا بیشتر باشد، انرژی بیشتری می‌توان از توربین دریافت کرد. در واقع قدرت به دست آمده از توربین با دانسیته هوا رابطه مستقیم دارد. در فشار atm ۱ و دمای ۱۵ درجه دانسیته هوا، می‌باشد. دانسیته هوا با افزایش رطوبت به کندی کاهش می‌یابد. هوای سرد نیز نسبت به هوای گرم چگالی بیشتری دارد. در ارتفاعات و کوه‌ها که دانسیته هوا کم است باید این مسأله لحاظ گردد.

۲-مساحت روتور:

مساحت روتور عامل بسیار تعیین کننده‌ای در قدرت به دست آمده از توربین است. توان با مساحت جاروب شده توسط پره‌ها و در نتیجه با توان دوم قطر روتور رابطه مستقیم دارد.

۳-سرعت باد:

سرعت باد نیز عامل بسیار مهمی در قدرت خروجی توربین بادی است. اصولا اینکه انتخاب محل نصب توربین در جا‌هایی است که پتانسیل بادی خوبی دارند به خاطر این است که قدرت توربین با توان سوم سرعت باد رابطه مستقیم دارد. معمولا توربین‌های بادی در یک بازه سرعت کار می‌کنند.

برج:

برج‌ها از فولادهای لوله ای یا استوانه ای شکل ساخته شده و چون با افزایش ارتفاع سرعت باد نیز افزایش می یابد، معمولا دارای ارتفاع زیادی هستند. باتوجه به اندازه توربین و طراحی، انواع متفاوتی از برج‌ها استفاده می‌شود. برج‌های استوانه‌ای بتنی، فولادی و کامپوزیتی رایج ترین برج‌ها برای کاربرد‌های تجاری در مقیاس نیروگاهی هستند. ارتفاع برج معمولاً بین یک تا یک و نیم برابر قطر روتور است. استحکام برج فاکتور مهمی در دینامیک سازه توربین باد محسوب می گردد چرا که احتمال همسان شدن ارتعاشات بین برج و روتور که منجر به خطر رزونانس می گردد وجود دارد.

شافت:

شافت در توربین بادی حرکت را به جعبه دنده انتقال می دهد.

جعبه دنده یا سیستم انتقال قدرت:

سیستم انتقال قدرت شامل اجزاء گردنده توربین باد است. این اجزاء عمدتاً شامل محور کم سرعت، گیربکس و محور سرعت بالا می باشد. سایر اجزاء این سیستم شامل یاتاقان ها، یک یا چند کوپلینگ، ترمز مکانیکی و اجزاء دوار ژنراتور می باشد.

 ژنراتور:

ژنراتورها وظیفه ی تولید برق متناوب را در سیستم توربین بادی به عهده دارند. ژنراتور هایی که در توربین بادی به کار گرفته می شوند بر خلاف دیگر ژنراتور هایی که در صنعت مورد استفاده قرار می گیرند باید توانایی کارکرد را تحت شرایط نوسانی توان که از ماهیت نوسانی سرعت باد ناشی می شود داشته باشند. در توربین های کوچک از ژنراتور های جریان مستقیم (DC) با ظرفیت محدود چند وات تا چندین کیلو وات استفاده می شود و در سیستم های بزرگتر از ژنراتور های جریان متناوب (AC) تک فاز و یا سه فاز استفاده می شود.
