رسوب دهنده الکترواستاتیک

رسوب‌دهنده‌های الکترواستاتیک (EPs) به حفظ محیط‌زیست هوا در طیف گسترده‌ای از زمینه‌ها از جمله نیروگاه‌های حرارتی، کارخانه‌های تولید فولاد و سایر کارخانه‌های صنعتی کمک می‌کنند.

اصل / ویژگی ها

اصل اساسی رسوب دهنده الکترواستاتیکی

1. هنگامی که یک ولتاژ بالا بین الکترود تخلیه و الکترود جمع‌آوری گرد و غبار اعمال می‌شود، یون‌ها توسط تخلیه تاج تولید می‌شوند.

2. ذرات (گرد و غبار) در گاز که توسط یون ها شارژ می شوند، توسط جاذبه الکترواستاتیکی به الکترود جمع کننده گرد و غبار جذب شده و انباشته می شوند.

3. گرد و غبار انباشته شده با چکش زدن (روش خشک)، برس زدن (روش خشک) یا تمیز کردن با اسپری و فلاشینگ (روش مرطوب) به داخل قیف تخلیه می شود.

عملکرد جمع آوری گرد و غبار و ویژگی های گرد و غبار

• به منظور درک ویژگی‌های جمع‌آوری گرد و غبار، بررسی‌های اولیه در مورد ویژگی‌های مختلف گرد و غبار و شرایط گاز و همچنین ارزیابی‌هایی با استفاده از دانش گسترده خود انجام می‌دهیم و سپس نتایج را در طرح اولیه منعکس می‌کنیم.

•

فناوری‌هایی برای اقدامات بهبود عملکرد جمع‌آوری گرد و غبار (معیار سنجش گرد و غبار با مقاومت بالا)

بزرگترین چالش EP ها برای دیگهای بخار زغال سنگ، بهبود عملکرد آنها در برابر گرد و غبار با مقاومت الکتریکی بالا است.
در مورد گرد و غبار با مقاومت الکتریکی بالا، پدیده ای به نام "یونیزاسیون معکوس" وجود دارد که عملکرد جمع آوری گرد و غبار را به میزان قابل توجهی کاهش می دهد و اقدامات مختلفی بر اساس تحقیقات و تبیین این پدیده انجام شده است.
جدول زیر فناوری های کاربردی صنایع سنگین میتسوبیشی را نشان می دهد. ما فناوری های بهینه را بسته به کاربرد و موقعیت برای ارائه سیستم های با کارایی بالا و فشرده اعمال می کنیم.

رسوب دهنده الکترواستاتیک نوع خشک

مکانیسم جمع آوری و حذف گرد و غبار الکترود جمع آوری گرد و غبار

یک نوع الکترود ثابت و نوع الکترود متحرک برای حذف گرد و غبار جمع آوری شده وجود دارد.

• نوع الکترود ثابت

  گرد و غبار جمع شده روی صفحه جمع آوری گرد و غبار توسط دستگاه چکش زنی الکترود جمع آوری گرد و غبار حذف می شود.

•

• نوع الکترود متحرک

  در سیستم الکترود متحرک، صفحه جمع‌آوری گرد و غبار به عناصر نواری تقسیم می‌شود و با زنجیر متصل می‌شود تا الکترود جمع‌آوری گرد و غبار را با سرعت کم حرکت دهد. گرد و غبار جمع شده در عنصر صفحه جمع آوری گرد و غبار با برس نصب شده در قیف پاک می شود.

•

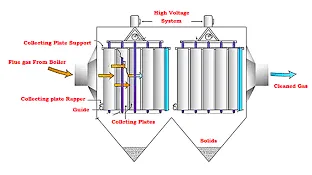

ساختار یک رسوب دهنده الکترواستاتیک نوع الکترود ثابت

ساختار خارجی

ساختار داخلی

رسوب دهنده الکترواستاتیک نوع الکترود متحرک "MEEP"

جمع آوری موثر گرد و غبار با مقاومت بالا

ما یک روش جدید برای حذف گرد و غبار با مقاومت الکتریکی بالا با ساختار الکترود متحرک و برس برای رسوب‌دهنده الکترواستاتیک نوع الکترود متحرک "MEEP" توسعه دادیم. در همان زمان، ما با بهبود عملکرد به کوچک سازی نیز دست یافتیم.

ساختار یک الکترود متحرک رسوب دهنده الکترواستاتیکی

رسوب دهنده الکترواستاتیک نوع مرطوب

ویژگی های رسوب دهنده الکترواستاتیک نوع مرطوب

• رسوب‌دهنده‌های الکترواستاتیک نوع مرطوب که از آب برای حذف گرد و غبار جمع‌آوری‌شده استفاده می‌کنند، راندمان حذف گرد و غبار بالایی را نشان می‌دهند (تا ۱ میلی‌گرم بر متر مکعب نیوتن در خروجی سیستم) بدون اینکه تحت تأثیر مقاومت الکتریکی گرد و غبار قرار گیرند.

• برای فرآیندهایی که نیاز به درجه بسیار بالایی از تمیزی گاز و گازها دارند در شرایطی که جمع‌آوری گرد و غبار با رسوب‌دهنده‌های الکترواستاتیک نوع خشک از نظر عملکرد دشوار است، مناسب است.

ساختار داخلی
