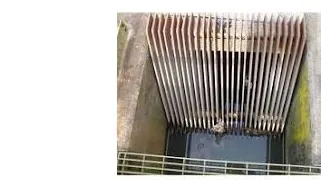

صفحه نمایش ستونی

صفحه نمایش نوار دستی یکی از پرکاربردترین تجهیزات بسیار ساده در تصفیه فاضلاب است که قابلیت حذف مواد جامد بالاتر از 2 سانتی متر را دارد. صفحه نمایش نوار دارای تنوع بسیار زیادی بوده و نوع دستی آن ارزان ترین قیمت را دارد و در محیط های مختلف قابل نصب و استفاده می باشد. گروه صنعتی هفت; یکی از مجرب ترین تیم ها در طراحی و ساخت صفحه نمایش نوار دستی و مکانیکی، راهنمای خرید صفحه نمایش نوار دستی شامل قیمت صفحه نمایش نوار دستی، مزایا، معایب و نحوه طراحی صفحه نمایش نوار دستی را ارائه می دهد.

صفحه نمایش نوار دستی چیست؟

صفحه نمایش نوار دستی صفحه ای متشکل از چند میله است که در فاصله معینی از یکدیگر قرار گرفته اند که در مسیر عبور فاضلاب نصب می شود. مواد جامد معلق مانند تکه های چوب، بطری ها به دلیل تماس با این صفحه نمی توانند وارد کانال شوند. در برخی از نمونه های این نوع خاک از صفحات توری برای جلوگیری از عبور زباله در آب استفاده می شود. صفحات مسدودکننده زباله در کانال ورودی فاضلاب در زوایای 30 تا 45 درجه و حداکثر عمق 2 متر نصب می شود.

نحوه عملکرد صفحه نوار دستی

وجود زباله در فاضلاب یکی از عوامل اصلی آسیب به دستگاه ها و تجهیزات تصفیه فاضلاب است که در نهایت منجر به کاهش عمر مفید آنها می شود. بدین منظور در ورودی کانال های ورودی فاضلاب نوعی صفحه مشبک یا میله تحت عنوان زباله جمع کن دستی تعبیه شده تا از ورود آنها به تصفیه خانه های فاضلاب جلوگیری کند. تفاوت اصلی این نوع زباله جمع کن با زباله جمع کن های مکانیکی در نوع زباله های جمع آوری شده روی میله یا صفحه مشبک است. در نوع دستی اپراتورهای انسانی این وظیفه را بر عهده دارند. بسته به میزان آلودگی آب، فرآیند جمع آوری زباله در بازه های زمانی مختلف انجام خواهد شد.

انواع صفحه نمایش نوار دستی

صفحه نمایش نوار دستی را می توان بر اساس عوامل مختلفی تقسیم بندی کرد که مهم ترین آنها حداقل میزان زباله هایی است که نمی توانند از صفحه نمایش نصب شده در ورودی فاضلاب عبور کنند. بر این اساس می توان انواع Manual Bar Screen را به دو گروه کلی تقسیم کرد که عبارتند از:

تصفیه فاضلاب صفحه نمایش خوب

همانطور که از نام آن پیداست، میله های فولادی ضد زنگ در طراحی تصفیه فاضلاب صفحه نمایش ریز استفاده می شود، فاصله بین میله ها 10 تا 30 میلی متر است. فاصله کم بین میله ها در این نوع تصفیه باعث می شود که حجم زیادی از زباله های موجود در آب وارد کانال نشود.

تصفیه فاضلاب صفحه درشت

در نوع تصفیه فاضلاب صفحه درشت فاصله بین میله ها 40 تا 100 میلی متر در نظر گرفته شده و تنها قادر به حذف تکه های بزرگ زباله از فاضلاب هستند. این گروه از تصفیه ها اغلب قبل از صفحه نمایش نوار سطل زباله مکانیکی نصب می شوند تا مرحله دوم حذف زباله در فاضلاب آسان تر شود و آسیب کمتری به دستگاه وارد شود.

مزایای صفحه نمایش نوار دستی

با وجود طراحی و تولید صفحه نمایش سطل زباله مکانیکی که استفاده از آنها بسیار آسان است اما در اکثر مواقع از نوع دستی آنها استفاده می شود. دلیل انتخاب و خرید صفحه نمایش نوار دستی برای رفع آلودگی فاضلاب مزایای فراوان آن است که مهمترین آنها عبارتند از:

· راندمان بالا در شرایط مختلف بدون نیاز به برق

· صرفه جویی در هزینه به دلیل قیمت ارزان و عدم نیاز به برق

· سادگی طراحی نوار دستی صفحه نمایش نسبت به نمونه های دیگر

· قابلیت عبور جریان بالای آب و فاضلاب از دستگاه

· هنگام عبور از دستگاه حداقل افت فشار ایجاد کنید

· راندمان بالا در حذف زباله و ذرات موجود در آب

· قابلیت حذف ذرات رسوب از کف کانال

· مقاومت بالا در برابر مواد خورنده از جمله اسید

· کنترل بو به دلیل قرار گرفتن آن در یک محفظه بسته

· عدم انسداد تله های کثیفی توسط دانه ها و ذرات

استفاده از نوار صفحه نمایش دستی

صفحه نمایش نوار دستی ممکن است در محیط های مختلف صنعتی و کشاورزی برای جلوگیری از ورود زباله به پمپ و سایر تجهیزات استفاده شود. به طور کلی کاربرد این دستگاه شامل موارد زیر است:

استفاده در تصفیه خانه های با ظرفیت کمتر از هزار متر مکعب

در محیط هایی که دسترسی به برق ممکن نیست استفاده می شود

قابل استفاده در مرحله پیش تصفیه صفحه نمایش نوار سطل زباله مکانیکی

چگونه یک صفحه نمایش نوار دستی طراحی کنیم؟

صفحه نمایش نوار دستی به گونه ای طراحی شده است که ابتدا اندازه 7.5 تا 15 سانتی متر از لوله ورودی کانال دستگاه را در نظر می گیریم. دلیل این امر این است که در صورت گرفتگی صفحه، فاضلاب به سیستم جمع آوری فاضلاب باز نمی گردد. در اینجا اساس طراحی و ساخت یک صفحه نمایش نوار دستی است.

اصول طراحی این واحد به شرح زیر است:

معمولا فاصله بین میله ها 10 تا 50 میلی متر و عرض میله ها 10 میلی متر در نظر گرفته می شود.

سرعت عبور سیال از میله ها 0.6 تا 1 در نظر گرفته می شود.

اگر میانگین دبی فاضلاب بیشتر از 150 لیتر در ثانیه باشد، از صفحه نمایش سطل زباله مکانیکی استفاده می شود.

با توجه به اصول اولیه؛ دبی سیال بین میله ها را انتخاب کرده و سپس با تقسیم دبی متوسط ​​بر سرعت مذکور، مجموع سطح باز بین میله ها به دست می آید:

ارتفاع فاضلاب در کانال را از رابطه مانینگ در لوله ورودی فاضلاب به کانال محاسبه کرده و با h1 نشان می دهیم.

• در این مرحله با تقسیم سطح به دست آمده از مرحله قبل (A) بر ارتفاع h1، کل عرض بین میله های b1 را محاسبه می کنیم.

• در مرحله بعد با تقسیم مجموع پهنای باز میله ها بر عرض هر میله ای که در اصول انتخاب کرده ایم، تعداد فضاهای باز و در نهایت تعداد میله ها محاسبه می شود.

• در نهایت با کمک مقادیر به دست آمده می توان عرض کانال B را که روی صفحه نوار قرار می گیرد محاسبه کرد:

b 2 عرض خود میله ها است.

در مراحل بعدی سرعت سیال قبل و بعد از صفحه و همچنین سرعت سیال بین میله ها تعیین می شود.

ابتدا ارتفاع فاضلاب را قبل از میله های صفحه با کمک رابطه برنولی محاسبه می کنیم.

سپس سرعت تخلیه را قبل از میله محاسبه می کنیم.

• از رابطه فوق، با فرض صفر بودن z2 و فشار در ابتدا و انتها، می توان ارتفاع d2 را محاسبه کرد. سرعت در مقطع قبل از میله ها برابر است با:

• سرعت عبور فاضلاب از میله برابر است با:

• با عبور فاضلاب از میله، فشار فاضلاب افت می کند که مقدار آن از رابطه زیر محاسبه می شود:

• در نهایت ارتفاع فاضلاب بعد از زباله جمع کن به صورت زیر محاسبه می شود:

از رابطه فوق d3 و در نهایت سرعت پس از عبور از صفحه محاسبه می شود.

بخش بعد از صفحه از اهمیت ویژه ای برخوردار است زیرا قرار است به واحد بعدی متصل شود. بنابراین برای کنترل فاضلاب از کنترلر استفاده می شود. در واقع این کنترلر نقش سرریز برای انتقال فاضلاب را نیز ایفا می کند.
