تحلیلگرهای شبکه اسکالر

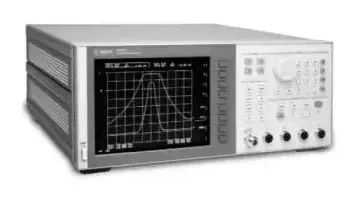

به روز رسانی شده در ۱۴۰۳/۱۱/۱۴ زمان مطالعه 10 دقیقهتحلیلگرهای شبکه اسکالر، بخش دامنه پراکندگی یا پارامترهای S، ضرایب بازتاب و انتقال بین امواج فرود و انعکاس را که رفتار دستگاه را در شرایط خطی در محدوده فرکانس مایکروویو توصیف می‌کنند، اندازه‌گیری می‌کنند. بیشتر تحلیلگرهای شبکه اسکالر برای اندازه گیری بهره انتقال، تلفات انتقال، تلفات برگشتی و نسبت موج ایستاده (SWR) استفاده می شوند. دستگاه های سنتی از آشکارسازهای دیود برای تبدیل سیگنال ورودی فرکانس رادیویی (RF) به سطح DC متناسب استفاده می کنند. این روش نسبت به رویکرد گیرنده تنظیم‌شده ارزان‌تر است، اما طبیعتاً اسکالر است. برخی از تحلیلگرهای شبکه اسکالر شامل یک درایو فلاپی 5 ¼ اینچی یا دیسک درایو 3 ½ اینچی هستند. سایر موارد شامل یک درایو لوح فشرده (CD) برای بارگذاری برنامه ها یا ذخیره داده ها هستند. درایورهای نوار و گزینه های نمایش نیز در دسترس هستند. به عنوان مثال، مترهای آنالوگ مقادیر پارامتر S را با یک نشانگر بصری ساده مانند سوزن نمایش می دهند. قرائت‌های دیجیتال از نمایشگر عددی یا ویژه برنامه استفاده می‌کنند. با نمایشگرهای ویدئویی، داده ها از طریق یک لوله اشعه کاتدی (CRT)، صفحه نمایش کریستال مایع (LCD) یا فرم چند خطی ارائه می شود.
نمایش تمام سازندگان آنالایزر شبکه اسکالار
عوامل فرم و سبک های ساز
چندین فرم فاکتور یا سبک ابزار برای تحلیلگرهای شبکه اسکالر وجود دارد. دستگاه های قابل حمل یا رومیزی را می توان با سهولت نسبی جابجا کرد و در کاربردهای مختلف مورد استفاده قرار داد. آنها ممکن است شامل یک کیف یا دسته باشند، اما لزوما برای استفاده در دست طراحی نشده اند. آنالایزرهای شبکه اسکالر ثابت در یک مکان نگهداری می شوند و قرار است در یک مکان مورد استفاده قرار گیرند. آنها معمولا دستگاه های مستقل هستند. ابزارها و ماژول‌های مبتنی بر رایانه شخصی یا «جعبه سیاه» یک صفحه نمایش یکپارچه را شامل نمی‌شوند، بلکه در عوض رابطی با رایانه دارند. آنها معمولاً به backplane یا مادربرد متصل می شوند، یا در غیر این صورت مستقیماً با گذرگاه رایانه ارتباط برقرار می کنند. برای هر فرم فاکتور یا سبک ابزار، دمای عملیاتی و رطوبت عملیاتی ملاحظات مهمی هستند.
مشخصات عملکرد
مشخصات عملکرد آنالایزرهای شبکه اسکالر شامل محدوده فرکانس، دقت فرکانس، وضوح فرکانس، محدوده توان خروجی و امپدانس ورودی اسمی است. به طور معمول، برنامه های کاربردی مانند ارتباطات بی سیم به قابلیت های فرکانس بالاتر نیاز دارند. به عنوان مثال، برنامه های کاربردی 900 مگاهرتز به دستگاه هایی با فرکانس بالای 10 * 900 مگاهرتز برای مجموع 9 گیگاهرتز نیاز دارند. سایر برنامه ها باید بتوانند سیگنال های باند پایه فرکانس پایین تر یا سیگنال های فرکانس متوسط (IF) را اندازه گیری کنند. دقت فرکانس به عنوان مجموع چندین منبع خطا از جمله عدم دقت مرجع فرکانس، خطای دامنه و خطای فرکانس مرکزی پهنای باند وضوح (RBW) مشخص می شود. وضوح فرکانس یک ویژگی مهم برای برنامه هایی است که سیگنال های نزدیک را که باید از یکدیگر متمایز شوند اندازه گیری می کنند. توان خروجی نقطه فشرده سازی 1 دسی بل است که منجر به کاهش 1 دسی بل در بهره تقویت کننده می شود. امپدانس ورودی اسمی مقدار باری است که یک ورودی روی منبع سیگنالی که بار را هدایت می کند قرار می دهد. امپدانس ورودی بالا به طور کلی مطلوب است و به این معنی است که هنگام اتصال مدار، تغییر کمی در سیگنال انتظار می رود. رایج ترین امپدانس های ورودی برای تحلیلگرهای شبکه اسکالر 50
و 75 هستند .
رابط ها
چندین رابط برای تحلیلگرهای شبکه اسکالر وجود دارد. RS232، RS422 و RS485 رابط های سریال رایج هستند. گذرگاه سریال جهانی (USB) یک گذرگاه سریال 4 سیم با سرعت 12 مگابیت در ثانیه برای اتصالات با سرعت کم تا متوسط است. IEEE 1394 یا FireWire ® یک استاندارد رابط است که توسط موسسه مهندسین برق و الکترونیک (IEEE) برای انتقال داده های دیجیتالی بسیار سریع اتخاذ شده است. FireWire یک علامت تجاری ثبت شده Apple Computer, Inc است. گذرگاه رابط همه منظوره (GPIB) برای اتصال کامپیوترها، تجهیزات جانبی و ابزار آزمایشگاهی طراحی شده است. رابط سیستم های کامپیوتری کوچک (SCSI) یک گذرگاه جانبی موازی ورودی/خروجی هوشمند است. منطق ترانزیستور ترانزیستور (TTL) یک نوع رایج مدار دیجیتال است که در آن خروجی از دو ترانزیستور مشتق می شود. برخی از تحلیلگرهای شبکه اسکالر از کانال های موازی یا شبکه های اترنت استفاده می کنند. برخی دیگر از مودم استفاده می کنند یا از طریق انتقال رادیویی یا تله متری ارتباط برقرار می کنند.
