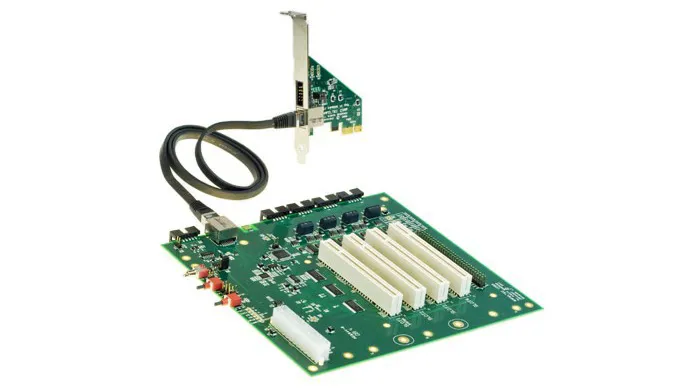

تسترهای بردهای الکترونیک

تسترهای بردهای الکترونیک یکپارچگی صفحات پشتی و قطعات الکترونیکی غیرفعال مانند مقاومت ها، خازن ها و دیودها را ارزیابی و ثبت می کنند. بک‌پلین‌ها، بردهای مدار چاپی (PCB) هستند که حاوی شکاف‌ها یا سوکت‌هایی برای بردهای توسعه و سایر وسایل الکترونیکی هستند. آنها برق ولتاژ پایین را در هر شکاف توزیع می کنند و ارتباطات با سرعت بالا را امکان پذیر می کنند. به طور معمول، هواپیماهای پشتی حاوی چندین قفس کارت هستند و در برنامه های سوئیچینگ و مسیریابی شبکه در مقیاس بزرگ استفاده می شوند. برخی از تسترهای هواپیمای پشتی، آنالایزرهای تداومی هستند که باز و شورت را در مقدار زیادی از نقاط تست اندازه گیری می کنند. این دستگاه ها برای PCB های سنتی مناسب هستند، اما توانایی بستن ولتاژ یا جریان انطباق را ندارند. سایر تسترهای هواپیمای پشتی از تکنیک‌هایی استفاده می‌کنند که معمولاً با تست مداری بردهای بارگذاری شده مرتبط است. آنالایزرهای نقص ساخت (MDA) که جایگزینی برای تسترهای درون مدار هستند، برای آزمایش آنالوگ هواپیماهای پشتی با تعداد پین بالا مناسب هستند.

نمایش همه تولیدکنندگان تسترهای بردهای الکترونیک

مشخصات

مشخصات مهم برای تسترهای بردهای الکترونیک عبارتند از:

• امتیاز تست

• مقاومت تست

• حداکثر جریان

• حداکثر ولتاژ

نقاط تست تعداد سیم‌ها، ردیابی‌ها یا نقاط تماسی هستند که دستگاه می‌تواند به طور همزمان آزمایش کند. مقاومت تست، مقاومت الکتریکی مدار مورد آزمایش است. حداکثر جریان به هر نقطه آزمایش و حداکثر ولتاژ به کل مدار اعمال می شود. به طور کلی، حداکثر ولتاژ تعیین می کند که آیا فاصله بین هادی ها کافی است یا خیر. برای هواپیماهای پشتی که شامل اجزای غیرفعال و فعال هستند، آزمایش ولتاژ بالا می تواند آسیب قابل توجهی ایجاد کند. اگر اعمال ولتاژ بالا باعث خرابی سریع قطعات نشود، ممکن است مشکلات تنها پس از استقرار backplane در میدان ظاهر شوند. صفحات پشتی که به دلیل رعایت فاصله از کار می افتند ممکن است یک قوس ایجاد کنند و مقدار قابل توجهی زباله بین هادی ها باقی بماند.

ویژگی ها

تسترهای بردهای الکترونیک در تعدادی پیکربندی و با ویژگی های مختلف در دسترس هستند. دستگاه های دستی را می توان در یک دست نگه داشت و با دست دیگر کار کرد. ابزارهای رومیزی قابل حمل هستند و اغلب شامل دسته هستند. واحدهای روی زمین معمولاً در دسترس هستند. برخی از تسترهای backplane از معماری سوئیچینگ کنترل شده توسط کامپیوتر استفاده می کنند. برخی دیگر امکان تست ولتاژ پایین هواپیماهای پشتی را که به کابل های رابط شعاعی سنتی متصل هستند را می دهند. اتصالات شبکه به کاربران این امکان را می دهد که برنامه های آزمایشی را بر روی یک رایانه شخصی (رایانه) بارگذاری و دانلود کنند بدون اینکه در تست backplane اختلال ایجاد کنند. این برنامه های آزمایشی که اغلب از نرم افزار طراحی به کمک کامپیوتر (CAD) تولید می شوند، می توانند اجزای الکترونیکی مانند مقاومت ها، خازن ها، دیودها، دیودهای زنر و دیودهای ساطع نور (LED) را آزمایش کنند. با ظهور صفحات پشتی پارچه ای سوئیچ شده، نرم افزاری برای آزمایش طرح های پیچیده با تعداد لایه های بالاتر در دسترس است.

منبع

globalspec
