تسترهای کابل
به روز رسانی شده در ۱۴۰۳/۱۱/۱۴ زمان مطالعه 10 دقیقه

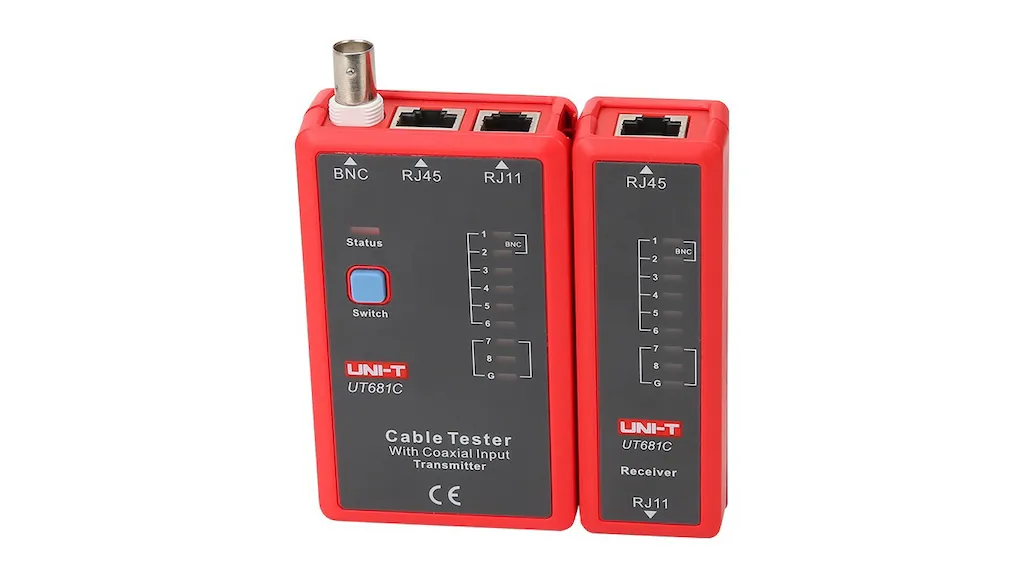

تسترهای کابل دستگاه های الکترونیکی دستی، روی میز یا روی زمین هستند که خواص الکتریکی و فیزیکی کابل کشی را اندازه گیری می کنند. از آنها برای تأیید کابل کشی مطابق با استانداردهای منتشر شده و به عنوان ابزار عیب یابی استفاده می شود.
نمایش همه تولیدکنندگان تستر کابل
انواع کابل
تستر کابل با انواع مختلفی از کابل ها استفاده می شود. انواع رایج کابل کشی عبارتند از:
کابل های دسته 3 (گربه 3)، دسته 5 (گربه 5) و رده 6 (گربه 6)
جفت کواکسیال، سه محوری و پیچ خورده
RG6 و RG11
فیبر نوری، کانال فیبر و IEEE 1394
گذرگاه سریال موازی، سریال و جهانی (USB)
رابط سیستم کامپیوتری کوچک (SCSI) و گذرگاه رابط همه منظوره (GPIB)
کابل های اترنت و شبکه محلی (LAN).
تسترهای کابل همچنین برای آزمایش کابل‌کشی برای رابط‌ها و معماری‌های اختصاصی مانند FireWire®، علامت تجاری ثبت‌شده Apple Computer, Inc.، و Infiniband®، علامت تجاری ثبت‌شده InfiniBand Trade Association استفاده می‌شوند.
معیارهای انتخاب
انتخاب تستر کابل نیاز به تجزیه و تحلیل مشخصات و ویژگی های محصول دارد. مشخصات مهم برای تستر کابل عبارتند از
تعداد نقاط تست تعداد سیم‌ها، ردیابی‌ها یا نقاط تماسی است که تستر کابل می‌تواند به طور همزمان آزمایش کند.
مقاومت تست مقدار مقاومت جسم مورد آزمایش است.
حداکثر ولتاژ تعداد ولت هایی است که به هر مدار آزمایشی اعمال می شود.
حداکثر جریان تعداد آمپر (A) اعمال شده به هر نقطه آزمایش است.
ویژگی های تستر کابل
از نظر ویژگی ها، تسترهای کابل ممکن است شامل خازن، دیود یا مقاومت در مدار تست باشد. برخی از محصولات می توانند آزمایشات با پتانسیل بالا یا هیپوت را برای تعیین انطباق با الزامات جداسازی انجام دهند. سایر موارد شامل یک ماشه برای نمای یا گزینه بازتاب سنج دامنه زمانی (TDR) هستند.
استانداردهای تستر کابل
تسترهای کابل برای تایید کابل کشی بر اساس استانداردهای منتشر شده از سازمان هایی مانند موسسه استاندارد ملی آمریکا (ANSI)، انجمن صنایع الکترونیک (EIA)، انجمن صنعت ارتباطات از راه دور (TIA)، انجمن ملی حفاظت از آتش (NFPA)، انجمن استاندارد کانادا (CSA) و سازمان استاندارد بین المللی (ISO).
برنامه تستر کابل
تسترهای کابل برای عیب یابی مشکلات اتصال و تعیین اینکه آیا یک پیوند موجود می تواند از سرعت ها و فناوری های شبکه خاصی پشتیبانی کند یا خیر استفاده می شود. این تسترهای صلاحیت قوی‌تر از ابزارهای تأیید هستند، اما باتری آزمایش‌هایی را که الزامات گواهینامه را برآورده می‌کنند، انجام نمی‌دهند.
