تست نقطه ای
به روز رسانی شده در ۱۴۰۳/۱۱/۱۴ زمان مطالعه 10 دقیقه
تست نقطه ای پایانه های الکتریکی هستند که برای آزمایش قطعات الکتریکی و الکترونیکی استفاده می شوند. آنها اتصال پروب های آزمایشی و فیکسچرهای تست را به بردهای مدار چاپی تسهیل می کنند. آنها برای تأیید عملکرد اجزای جدید، عیب یابی اجزای ناکارآمد، یا برای کالیبراسیون مجدد یک دستگاه یا جزء استفاده می شوند.
نمایش تمام تولیدکنندگان تست نقطه ای
تست نقطه ای بر اساس نوع مداری که با آن ارتباط دارند متمایز می شوند. آنها ممکن است به عنوان نقطه آزمایش نصب سطحی (SMT) یا نقطه آزمایش نصب از طریق سوراخ (THM) مشخص شوند.

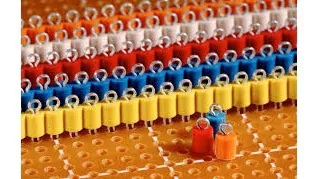

تست نقطه ای Through Hole Mount (THM) از طریق سوراخ‌های روی برد روی بردهای مدار چاپی (PCB) نصب می‌شوند. آنها ممکن است بیشتر با قطر سوراخ، مواد پایانه یا نوع بسته بندی مشخص شوند. ویژگی های رایج برای نقاط تست THT شامل نصب سریع و کدگذاری رنگ است.
تست نقطه ای تکنولوژی نصب سطحی (SMT) پایانه های فشرده ای هستند که معمولاً به صورت موجی به برد لحیم می شوند. آنها ممکن است بر اساس اندازه، مواد پایانه و نوع بسته بندی مشخص شوند.
مشخصات
ابعاد - نقاط تست SMT بر اساس طول، عرض و ارتفاع مشخص می شوند. ردپا باید با اندازه مخاطبین روی بردی که با آنها ارتباط دارند مطابقت داشته باشد. نقاط تست THM با قطر سوراخ مربوطه مشخص می شود.
مواد ترمینال - نقاط تست از یک نوار یا سیم آبکاری شده ساخته می شوند. مواد پایانی رایج شامل برنج و فسفر برنز است که ممکن است نیکل، قلع، نقره یا طلا باشد.
حداکثر جریان - حداکثر جریان ظرفیت بار الکتریکی نقطه آزمایش است که بر حسب آمپر اندازه گیری می شود.
روش های بسته بندی
تست نقطه ای از چندین روش مختلف بسته بندی استفاده می کنند که شامل موارد زیر می شود:
مجموعه های قرقره نوار شامل یک نوار حامل با حفره های برجسته برای ذخیره اجزای جداگانه است. یک نوار کاور، نوار حامل را در جای خود می‌بندد. نوار کامپوزیت روی یک قرقره پیچیده می شود که برای حمل و نقل در جعبه حمل و نقل راه راه قرار می گیرد.
لوله های حمل و نقل یا مجلات چوبی از اجزاء در طول حمل و نقل محافظت می کنند و مکان و جهت گیری مناسب قطعه را برای استفاده با تجهیزات مونتاژ تخته استاندارد صنعتی ارائه می دهند.
نقاط تست که به صورت عمده بسته بندی می شوند به صورت تک تک توزیع می شوند.
رعایت مقررات
دو دستورالعمل اصلی اتحادیه اروپا (EU) وجود دارد که بر نقاط آزمایش تأثیر می گذارد: REACH و RoHS.
ثبت، ارزیابی و مجوز مواد شیمیایی (REACH) استاندارد اتحادیه اروپا برای تبادل اطلاعات زنجیره تامین است. استاندارد REACH پورتالی را برای تسهیل ارتباط با تامین کنندگان فراهم می کند. در صورتی که امتیاز تست از طریق پورتال معامله گر ارسال شود، پورتال تامین کننده یک ایمیل به صادرکننده مربوطه ارسال می کند و درخواست ثبت نام و ارائه جزئیات در مورد مواد موجود در محصول می کند. هنگامی که نقاط آزمایش پیچیده‌تری در میان باشد، صادرکنندگان می‌توانند تامین‌کنندگان فرعی خود را نیز در جستجوی خودکار مواد بگنجانند. محدودیت مواد خطرناک (RoHS) یک دستورالعمل اتحادیه اروپا (EU) است که از تمام سازندگان تجهیزات الکترونیکی و الکتریکی فروخته شده در اروپا (از جمله نقاط آزمایش) می‌خواهد نشان دهند که محصولاتشان فقط حاوی حداقل سطوح از مواد خطرناک زیر است: سرب، جیوه. ، کادمیوم، کروم شش ظرفیتی، بی فنیل پلی برومینه و دی فنیل اتر پلی برومینه. RoHS در 1 ژوئیه 2006 اجرایی شد و همچنان بر نقاط آزمایش فروخته شده در کشورهای اتحادیه اروپا نظارت می کند.
