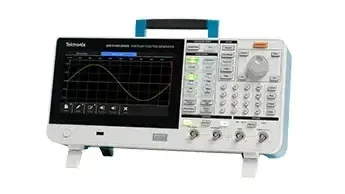

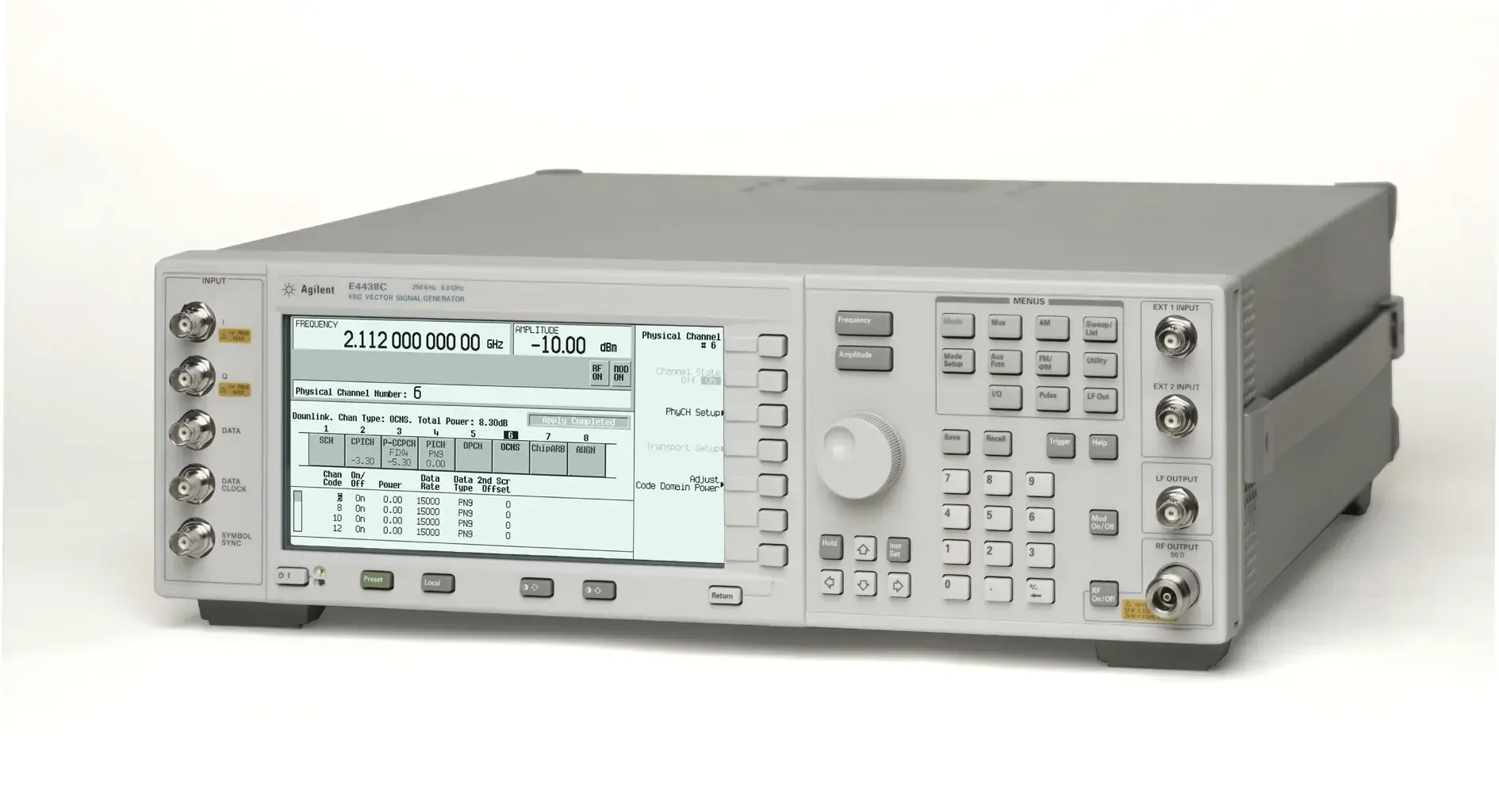

ژنراتورهای سیگنال

ژنراتورهای سیگنال و مولدهای شکل موج برای آزمایش و تراز کردن انواع فرستنده ها و گیرنده ها، اندازه گیری فرکانس و تولید سیگنال، شکل موج یا منبع نویز استفاده می شوند. ژنراتورهای سیگنال می توانند از انرژی AC، فرکانس صوتی (AF) و فرکانس رادیویی (RF) برای عملکرد استفاده کنند.

نمایش تمام سازندگان ژنراتورهای سیگنال

همچنین برای عیب یابی دستگاه های الکترونیکی مختلف و اندازه گیری فرکانس استفاده می شود. وظیفه یک مولد سیگنال تولید جریان متناوب (AC) فرکانس ها و دامنه های مورد نظر با مدولاسیون لازم برای آزمایش یا اندازه گیری مدارها است. مهم است که دامنه سیگنال تولید شده توسط سیگنال مولد صحیح باشد. در بسیاری از مولدهای سیگنال، مترهای خروجی برای تنظیم و حفظ خروجی در سطوح استاندارد در محدوده وسیع فرکانس ها در تجهیزات گنجانده شده است. هنگام استفاده از ژنراتور سیگنال، سیگنال تست خروجی به مدار مورد آزمایش متصل می شود. سپس با استفاده از ولت متر یا اسیلوسکوپ می توان پیشرفت سیگنال تست را از طریق تجهیزات ردیابی کرد. در بسیاری از مولدهای سیگنال، شبکه های کالیبره شده از مقاومت ها که تضعیف کننده نامیده می شوند، ارائه می شوند. تضعیف کننده ها در ژنراتورهای سیگنال برای تنظیم ولتاژ سیگنال خروجی استفاده می شوند. فقط می توان از تضعیف کننده های دقیق کالیبره شده استفاده کرد زیرا قدرت سیگنال ژنراتورها باید تنظیم شود تا از بارگذاری بیش از حد مدار دریافت کننده سیگنال جلوگیری شود.

انواع ژنراتورهای سیگنال

ژنراتورهای سیگنال و مولدهای شکل موج معمولاً به عنوان یک ابزار قابل حمل یا رومیزی، یک ابزار ثابت یا یک ابزار یا ماژول مبتنی بر رایانه شخصی هستند.

انواع ژنراتورهای رایج عبارتند از:

• موج پیوسته

• تابع

• نبض

• سیگنال

• جارو کردن

منبعی که بتواند موج سینوسی تولید کند منبع CW نامیده می شود. فرکانس و دامنه موج سینوسی را می توان در اکثر منابع CW تنظیم کرد. ژنراتورهای تابع با اعمال یک موج سینوسی دوقطبی به ورودی مقایسه کننده، امواج مربعی ایجاد می کنند. پالس یک انفجار کوتاه از سیگنال(های) تولید شده توسط دستگاه است. مولدهای سیگنال سیگنال های خروجی یا امواج سینوسی که اطلاعات را حمل می کنند، تولید می کنند. روش های متعددی برای افزودن اطلاعات به امواج سینوسی وجود دارد. ژنراتورهای سیگنال پایه دارای قابلیت مدولاسیون فرکانس، دامنه و فاز هستند. مولدهای سیگنال پیشرفته تر دارای قابلیت مدولاسیون پالس و IQ هستند. منبع جابجایی توانایی تغییر خودکار فرکانس خروجی یا دامنه موج سینوسی را در طیف وسیعی از فرکانس ها یا دامنه ها به شیوه ای کنترل شده اضافه می کند.

ویژگی ها

ویژگی های فرکانس که هنگام جستجوی مولدهای سیگنال و مولدهای شکل موج باید در نظر گرفته شوند عبارتند از:

• حداکثر کانال های ورودی

• محدوده فرکانس

• وضوح فرکانس

• دقت فرکانس

• سرعت سوئیچینگ

حداکثر کانال های ورودی به حداکثر تعداد کانال های ورودی آنالوگ، انواع عمومی و خاص اشاره دارد. محدوده فرکانس محدوده فرکانس های خروجی را مشخص می کند که ژنراتور می تواند تولید کند. وضوح فرکانس کوچکترین افزایش فرکانسی است که ژنراتور می تواند ایجاد کند. ساعت داخلی ژنراتور دقت فرکانس را تعیین می کند. این معیاری است برای تعیین دقیق فرکانس منبع. ویژگی‌های عملیاتی که باید در نظر گرفته شوند عبارتند از: مرجع روی برد، نوسان‌گر روی برد، حفاظت از توان معکوس و انرژی باتری. یک مرجع روی برد منبع اطلاعاتی است که معمولاً به ساعت اشاره دارد که اطلاعات زمان بندی را ارائه می دهد. یک نوسان ساز نوسانات الکتریکی اصلی (AC) را ایجاد می کند که برای ایجاد شکل موج استفاده می شود. حفاظت از برق معکوس از آسیب رساندن به منبع سیگنال‌هایی که در جهت اشتباه حرکت می‌کنند جلوگیری می‌کند.

مشخصات

مشخصات اضافی که باید در هنگام جستجوی مولدهای سیگنال و مولدهای شکل موج در نظر گرفته شوند عبارتند از رابط کاربری، اتصالات به میزبان، حافظه و حافظه، گذرگاه کامپیوتر، گزینه های نمایش و پارامترهای محیطی.
