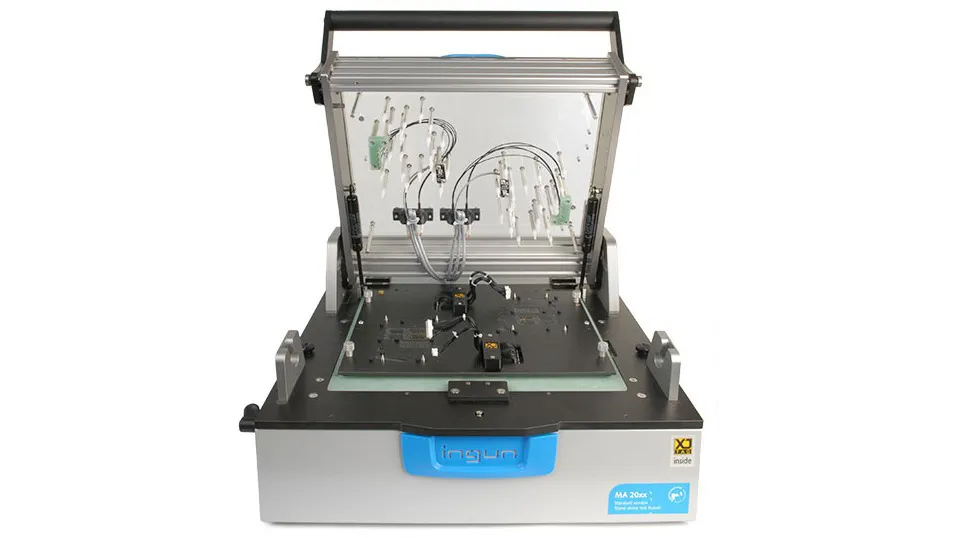

فیکسچرهای تست الکترونیک

تجهیزات تست الکترونیکی برای آزمایش نقاط تماس روی برد مدارها در طول آزمایش دستی یا خودکار استفاده می شود. محصولات برای آزمایش استفاده می شوند:

• کارت های دختر

• مدارهای انعطاف پذیر

• نمایشگرهای کریستال مایع (LCD)

• تخته های حلقه پشت

• ماژول های چند تراشه ای

• بسته های نوری

• برد مدار چاپی (PCB)

• ماژول های فرکانس رادیویی (RF)

• تخته های هیبریدی

تجهیزات تست الکترونیکی نیز برای آزمایش مدارهای مجتمع (IC) استفاده می شود. به طور معمول، تجهیزات تست خودکار (ATE) به رابط بین آی سی و برد دستگاه تحت آزمایش (DUT) متصل می شود. به عنوان یک قاعده، بردهای DUT برای برآورده کردن تمام الزامات مکانیکی و الکتریکی تراشه های آی سی و تجهیزات تست الکترونیکی طراحی شده اند.

نمایش تمام سازندگان تجهیزات تست الکترونیکی

انواع تجهیزات تست الکترونیکی

انواع مختلفی از تجهیزات تست الکترونیکی وجود دارد. به عنوان مثال می توان به آنالیزورهای نقص ساخت، تسترهای درون مدار و آنالایزرهای عملکردی اشاره کرد.

آنالایزرهای عیب تولیدی (MDA) یا تسترهای مدار آنالوگ ، برای شناسایی و یافتن عیوب مانند اتصالات کوتاه و قطعات مفقود استفاده می شوند. با این حال، از آنجایی که واحد تحت آزمایش (UUT) خاموش است، MDA ها برای آزمایش آی سی های دیجیتال طراحی نشده اند.

آنالایزرهای درون مدار یا تسترهای مدار دیجیتال ، برای آزمایش قطعاتی که بخشی از مجموعه برد هستند استفاده می شود. از آنجایی که UUT روشن یا داغ است، اجزای مورد آزمایش در یک مدار در نظر گرفته می شوند.

آنالایزرهای عملکردی یا شبیه سازها ، تجهیزات تست الکترونیکی هستند که یک محیط عملیاتی را شبیه سازی می کنند. از آنها برای تست بردها در برابر مشخصات عملکردی آنها استفاده می شود.

مشخصات

فیکسچرهای تست الکترونیک برای مدارهای مجتمع برای استفاده با انواع بسته بندی طراحی شده اند. به عنوان مثال می توان به آرایه شبکه توپی (BGA)، آرایه شبکه زمینی (LGA) و آرایه شبکه پین ​​(PGA) اشاره کرد. بسته مقیاس تراشه (CSP)؛ بسته درون خطی (SIP) و بسته درون خطی دوگانه (DIP)؛ حامل تراشه سربی پلاستیکی (PLCC)؛ مدار مجتمع کوچک طرح کلی (SOIC)؛ و طرح کلی ترانزیستور (TO). انواع بسته برای تجهیزات تست الکترونیکی نیز شامل ماژول حافظه درون خطی (SIMM)، ماژول حافظه درون خطی دوگانه (DIMM) و ماژول حافظه درون خطی دوگانه طرح کلی کوچک (SO-DIMM) است. تجهیزات تست نیمه هادی ممکن است دارای سوکت های آزمایش نیمه هادی باشند که برای استفاده با محصولات خاص طراحی شده اند. به عنوان مثال، برخی از تجهیزات تست الکترونیکی برای استفاده با بسته‌های رابط نوری، هیبریدهای پزشکی قابل کاشت، ماژول‌های RF بیش از 10 گیگاهرتز، بسته‌هایی با پدهای تست در بالا و پایین، یا بسته‌های نصب شده بر روی مدارهای انعطاف‌پذیر 35 میلی‌متری طراحی شده‌اند. سایر تجهیزات تست الکترونیکی شامل سوکت‌هایی با سینک‌های حرارتی، درپوش‌های فیلتر داخلی یا ویژگی‌هایی برای آزمایش دستگاه‌های فناوری نصب سطحی (SMT) است.
