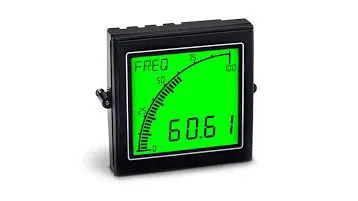

فرکانس سنج

فرکانس متر تکرارها را در واحد زمان (فرکانس) اندازه گیری می کند و آن را با استفاده از یک سوزن یا نشانگر گرافیکی نمایش می دهد. فرکانس‌سنج‌های صنعتی در کاربردهای فرکانس رادیویی (RF) و مایکروویو برای تنظیم فرستنده‌ها و نمایش فرکانس‌هایی که به سرعت در حال تغییر هستند استفاده می‌شوند. در برنامه های صوتی برای تعیین گام دقیق. و در برنامه های برق برای تنظیم موتورهای AC و سایر دستگاه های AC.

نمایش تمام سازندگان فرکانس سنج

انواع فرکانس سنج

فرکانس متر را می توان بر اساس نوع طبقه بندی کرد. دو دسته وسیع از متر شامل انحراف سنج و نی رزونانس متر می باشد.

انحراف سنج

دو نوع اصلی انحراف سنج وجود دارد: سنج های متحرک و نسبت سنج. کنتورهای سیم پیچ متحرک مدارهای تشدید الکتریکی هستند که از دو سیم پیچ تنظیم شده در فرکانس های مختلف تشکیل شده و در زوایای قائم به یکدیگر متصل می شوند. فرکانس‌ها در وسط محدوده، جریان‌های دو سیم‌پیچ را برابر می‌کنند و به سوزن یا اشاره‌گر اجازه می‌دهند تا نقطه میانی مقیاس را نشان دهد. تغییرات فرکانس باعث ایجاد عدم تعادل بین این جریان ها می شود و باعث حرکت سیم پیچ ها و سوزن یا اشاره گر می شود. نسبت متر از دو ورودی فرکانس استفاده می کند: یک استاندارد شناخته شده و یک مقدار ناشناخته .

یک کویل متر متحرک.

نی متر رزونانس

نی مترهای تشدید کننده معمولاً در فرکانس های پایین تر کار می کنند و به ندرت در کاربردهای RF استفاده می شوند. با این حال، فرکانس‌های پایین آنها، آنها را برای تنظیم موتورها و سایر دستگاه‌هایی که از برق AC استفاده می‌کنند، مناسب می‌سازد. به دلیل عملکرد ساده و مکانیکی، نی مترهای رزونانس دقت کمتری نسبت به انواع انحراف دارند، اما به اندازه کافی ناهموار هستند تا برای اندازه گیری های میدانی مورد استفاده قرار گیرند.

نی متر به سادگی از یک سری نی های فلزی تشکیل شده است که در فرکانس های مختلف تنظیم شده اند. هنگامی که برق متناوب به متر اعمال می شود، نزدیک ترین فرکانس به سیگنال بیش از سایرین می لرزد و باعث ایجاد صدای شنیداری در آن فرکانس می شود. این در تصویر زیر نشان داده شده است. از آنجایی که برق 120 ولت AC اعمال شده به درستی روی 60 هرتز تنظیم شده است، نی مرکز 60 هرتز بیشتر از بقیه در حال لرزش است.

مشخصات

مشخصات مهم فرکانس مترها شامل واحدهای اندازه گیری، دقت فرکانس و وزن تخمینی است. دستگاه های با باتری برای اندازه گیری های میدانی مناسب هستند. دستگاه های جبران کننده دما شامل برنامه ریزی یا اجزای الکتریکی هستند که برای مقابله با خطاهای شناخته شده ناشی از تغییرات دما طراحی شده اند. فرکانس‌سنج‌ها با مقیاس‌های آینه‌ای، خوانایی را بهبود می‌بخشند و کاربران را قادر می‌سازد از خطاهای اختلاف منظر اجتناب کنند. دستگاه های دارای سوئیچ محدوده به کاربران این امکان را می دهند که محدوده واحدهای اندازه گیری را انتخاب کنند. فرکانس متر با حفاظت اضافه بار و تست دیود نیز موجود است.

برنامه های کاربردی

فرکانس متر در کاربردها و صنایع مختلفی مورد استفاده قرار می گیرد که در زیر به برخی از آنها اشاره شده است.

• نظارت بر لرزش تجهیزات سنگین

• هارمونیک های انگلی و تشخیص متقابل مدولاسیون در سیگنال های RF

• کالیبراسیون سیگنال RF

• تنظیم موتور AC

• تنظیم فرکانس صوتی

استانداردها

فرکانس متر ممکن است بر اساس استانداردهای مختلف منتشر شده ساخته، آزمایش و استفاده شود. نمونه هایی از استانداردهای فرکانس متر عبارتند از:

• BS 89 P4 - مشخصات الزامات ویژه برای فرکانس مترها

• MIL-M- 16125 - فرکانس سنج الکتریکی
