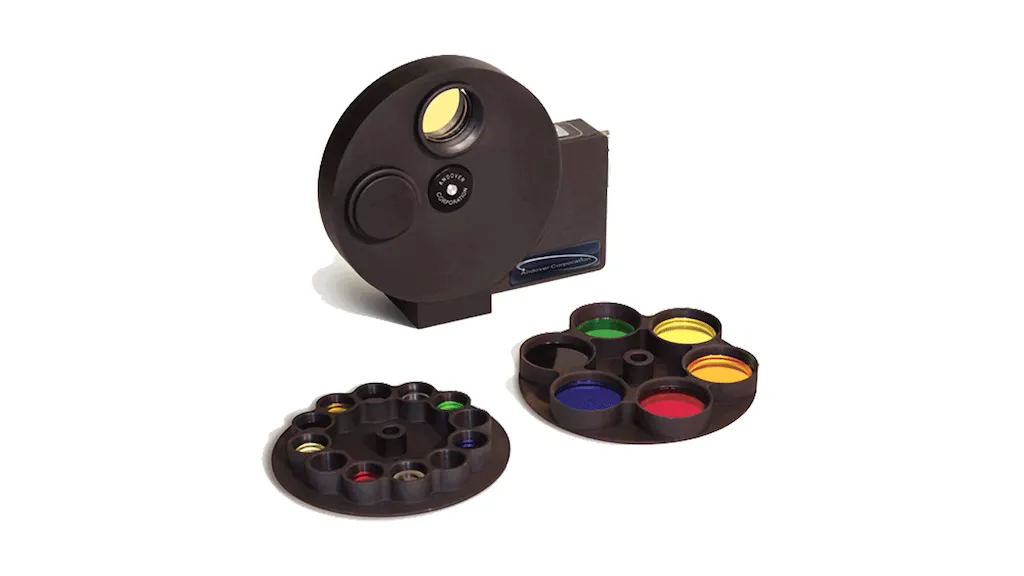

چرخ های فیلتر
به روز رسانی شده در ۱۴۰۳/۱۱/۱۵ زمان مطالعه 10 دقیقهچرخ های فیلتر برای قرار دادن مجموعه ای از فیلترها روی یک لنز یا مجموعه ای از لنزها استفاده می شوند. از کاربردهای چرخ های فیلتر می توان به میکروسکوپ ها، دوربین ها و سیستم های ویدئویی اشاره کرد. همچنین از چرخ های فیلتر در بینایی ماشین و بازرسی و تحقیق قطعات استفاده می شود. کاربردهای بینایی ماشینی که از چرخ‌های فیلتر استفاده می‌کنند عبارتند از: میکروسکوپ فلورسنت، اسپکتروفتومتری، نورسنجی، عکاسی با دستگاه زوج باردار رنگی (CCD)، کاربردهای آزمایشگاهی، و تصویربرداری نوری و مادون قرمز (IR).
به طور کلی، چرخ های فیلتر در پیکربندی هایی با 3 تا 12 لنز یا فیلتر موجود هستند. به طور معمول، اولین لنز یک فیلتر شفاف ساده است. لنزهای دیگر در چرخ فیلتر ممکن است رنگ‌ها، ضخامت لنز، مواد لنز یا هر ترکیبی از آنها متفاوت باشد. چرخ های فیلتر سفارشی و تخصصی با بیش از دوازده فیلتر نیز موجود است.
علاوه بر تعداد فیلترها، چرخ های فیلتر ممکن است در سیستم هایی با بیش از یک چرخ پیکربندی شوند. این امکان استفاده از رنگ‌ها یا نماهای اضافی و همچنین امکان همپوشانی فیلترها را فراهم می‌کند تا نماهای بسیار متنوعی داشته باشند. یک سیستم با دو چرخ شش فیلتر می تواند 12 نمای مجزا با پتانسیل تا 36 نمای همپوشانی ارائه دهد. با این حال، بسیار نادر است که این تعداد گزینه در دسترس باشد، زیرا بسیاری از انواع لنزها با هم کار نمی کنند.
چرخ های فیلتر دارای طرح های دستی و موتوری هستند. چرخ های فیلتر دستی با دست تنظیم می شوند. آنها معمولاً در شرایطی استفاده می شوند که تعویض فیلترها به ندرت انجام می شود. چرخ های فیلتر موتوردار از یک کنترلر یا رابط کامپیوتری استفاده می کنند. سیستم های کنترل از طریق موتور با یک واحد کنترل بسته بندی شده برای نمایه سازی چرخ طراحی شده اند. به طور معمول، این نوع چرخ های فیلتر معمولاً به صفحه کلید، دکمه ها یا سایر رابط های محلی مجهز هستند. چرخ‌های فیلتر که از طریق سیستم‌های محرک رابط کامپیوتری موتور می‌شوند، به چرخ فیلتر اجازه می‌دهند تا مستقیماً با رایانه ارتباط برقرار کند. ارتباط از طریق پروتکل هایی مانند RS232 یا گذرگاه رابط همه منظوره (GPIB)، حالت های تنظیم اجرا یا توابع در پارامترهای مجموعه انجام می شود.
فیلترهای چگالی خنثی (ND) با برخی از سبک های چرخ فیلتر موجود هستند. فیلترهای ND نور عبوری از اپتیک بعدی را کاهش می دهند. این چرخ‌های فیلتر می‌توانند تعادل رنگ را افزایش داده و امکان تنظیم دیافراگم را برای جلوه‌های عمق میدان فراهم کنند. اغلب، مجموعه ای از فیلترهای ND بر حسب درجه جذب نور درجه بندی می شوند.
