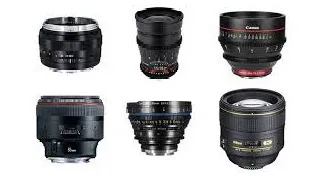

لنزهای دوربین و لنزهای ویدئویی

لنزهای دوربین و لنزهای ویدئویی دستگاه‌های نوری هستند که به دوربین‌های ویدئویی مورد استفاده در بینایی ماشین، تضمین کیفیت و برنامه‌های نظارت از راه دور متصل می‌شوند. آنها به طور دائم به دوربین های فیلمبرداری ثابت می شوند یا به جای لنزهایی با فواصل کانونی مختلف استفاده می شوند.

نمایش همه تولیدکنندگان لنزهای دوربین و لنزهای ویدیویی

چندین نوع اساسی از محصولات وجود دارد: غیر کروی، سوراخ سوزنی، نمای نزدیک و زاویه باز.

• لنزهای آسفریک زوایای انکسار بزرگ و فواصل کانونی کوتاه تولید می کنند.

• لنزهای پین‌هول دستگاه‌هایی با قطر کوچک هستند که برای قرار دادن در لوله‌ها، سوراخ‌ها یا سایر مناطق کوچک طراحی شده‌اند. لنزهای پین هول با انحنای سمت راست، سوراخ 90 درجه نامیده می شوند.

• لنزهای کلوزآپ فواصل کوتاه فوکوس را برای عکاسی یا تصویربرداری دیجیتال فراهم می کنند.

• لنزهای واید میدان دید وسیعی را برای ثبت تصاویر گسترده ارائه می دهند. انواع دیگری از لنزهای دوربین و لنزهای ویدئویی نیز موجود است.



ویژگی های نوری

ویژگی های اپتیکی لنزهای دوربین و لنزهای ویدئویی شامل فاصله کانونی، قابلیت تنظیم، نسبت کانونی، حداقل فاصله فوکوس، قابلیت زوم، بزرگنمایی زوم و فرمت اپتیکال است.

فاصله کانونی فاصله مرکز نوری لنز تا صفحه حسگر تصویر است.

دو نوع تنظیم وجود دارد : فاصله کانونی ثابت و فاصله کانونی متغیر.

نسبت کانونی دوربین فیلمبرداری یا عدد F، دیافراگم لنز را که توسط عنبیه کنترل می شود، توصیف می کند. اعداد F با یک مقیاس دیافراگم بین المللی در مقادیر گسسته مانند F1، F1.4، F2، F2.8، F4، F4.6، F8، F11 و F16 مطابقت دارند. به عنوان یک قاعده، اعداد F کوچکتر نشان دهنده دیافراگم بزرگتر هستند.

حداقل فاصله و برد فوکوس با واحدهای انگلیسی مانند اینچ (اینچ) یا واحدهای متریک مانند میلی متر (میلی متر) یا سانتی متر (سانتی متر) اندازه گیری می شود. فرمت نوری اندازه گیری تقریبی اندازه مورب ناحیه تصویربرداری است. فرمت های نوری رایج برای لنزهای دوربین و لنزهای ویدئویی عبارتند از: 1/7 اینچ، 1/6 اینچ، 1/5 اینچ، 1/4 اینچ، 1/3 اینچ، 1/2 اینچ 2/3 اینچ. ، 3/4 اینچ و 1 اینچ.

معیارهای کنترل عنبیه

لنزهای دوربین و لنزهای ویدئویی کنترل عنبیه را فراهم می کنند، مکانیزم تنظیم دیافراگم که میزان نوری که می تواند عبور کند را تنظیم می کند. چهار نوع اصلی کنترل عنبیه وجود دارد.

• کنترل عنبیه ثابت اجازه نمی‌دهد تا تغییرات شرایط نور را در نظر بگیرند.

• لنزهای دوربین فیلمبرداری با کنترل دستی عنبیه را می توان با دست تنظیم کرد و برای شرایط روشنایی پایدار یا ثابت طراحی شده است.

• در لنزهای درایو DC خودکار ، عنبیه به طور خودکار از طریق خروجی سیگنال dc توسط دوربین تنظیم می شود. هیچ مداری در لنز وجود ندارد، فقط موتور توسط سیگنال DC هدایت می شود.

• برای درایوهای ویدئویی خودکار ، عنبیه به طور خودکار از طریق خروجی سیگنال ویدئویی توسط دوربین تنظیم می شود. مدار در خود لنز سیگنال ویدئویی را می پذیرد، سپس آن را به سیگنال تنظیم عنبیه تبدیل می کند.

ویژگی های دوربین و لنزهای ویدئویی

لنزهای دوربین و لنزهای ویدئویی با فیلترهای یکپارچه، پوشش ضد انعکاس و بزرگنمایی موتوری معمولاً در دسترس هستند.

سبک های نصب دوربین و لنزهای ویدئویی

چندین سبک نصب برای لنزهای دوربین و لنزهای ویدئویی وجود دارد.

• لنزهای C-mount دارای فاصله فلنجی 17.5 میلی متری هستند و برای دوربین های C-mount و CS-mount مناسب هستند.

• لنزهای CS-mount فاصله فلنجی 12.5 میلی متری دارند و برای استفاده در دوربین های C-mount به آداپتور 5 میلی متری نیاز دارند.

• لنزهای دوربین فیلمبرداری S-mount برای دستگاه هایی مانند دوربین های رایانه شخصی (PC) و دوربین های روی برد طراحی شده اند.

• لنزهای دوربین فیلمبرداری F-mount و K-mount ، پیکربندی‌های مخصوص نصب به سبک سرنیزه هستند.

• لنزهای دوربین و لنزهای ویدئویی در سبک‌های دیگر نصب نیز موجود هستند.

  منبع



• globalspec
