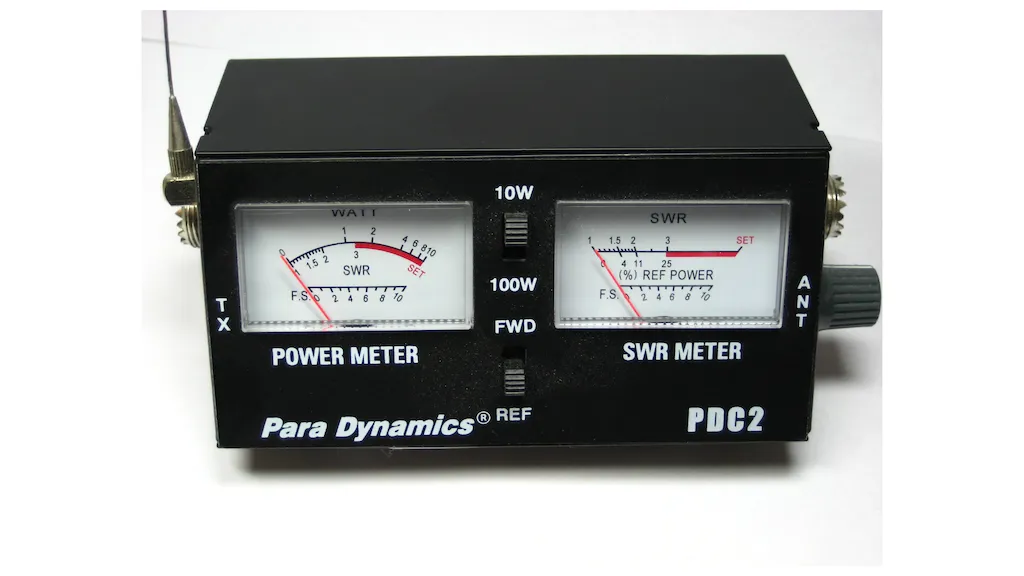

اندازه گیرهای SWR

اندازه گیرهای SWR برای اندازه گیری نسبت موج ایستاده (SWR) در تجهیزات رادیویی استفاده می شود. گاهی اوقات آنها را متر VSWR می نامند که اشاره ای به نسبت موج ایستاده ولتاژ (VSWR) است. SWR نسبت دامنه یک موج ایستاده جزئی در حداکثر دامنه به دامنه در یک گره مجاور است. در کاربردهای مخابراتی، نسبت موج ایستاده معیاری برای سنجش کیفیت تطابق بین آنتن و سیستم گیرنده است. VSWR نسبت حداکثر ولتاژ به حداقل ولتاژ در یک خط انتقال الکتریکی است. به عبارت دیگر، اندازه گیری عدم تطابق امپدانس بین خط انتقال و بار است.

نمایش تمام سازندگان اندازه گیرهای SWR

انتخاب اندازه گیرهای SWR

انتخاب اندازه گیرهای SWR و متر VSWR نیاز به تجزیه و تحلیل عوامل شکل دارد. ابزارهای رومیزی برای نشستن روی یک نیمکت یا میز، معمولاً در محیط آزمایشگاهی طراحی شده اند. دستگاه های ایستاده دارای یک کیس کامل یا کابینت و رابط یکپارچه هستند. مترهای SWR با فرم ضریب سنج گیره، جریان را از طریق سیم هایی که هنوز به مدار برق متصل هستند اندازه گیری می کند. مترهای SWR روی قفسه دارای سخت افزارهایی مانند راهنماهای ریلی، فلنج ها و زبانه ها هستند. آنها برای نصب در یک قفسه مخابراتی طراحی شده اند. نسبت موج ایستاده دستی برای استفاده در حالی که در دست نگه داشته می شود طراحی شده است. مترهای SWR با ضریب فرم برد رایانه، بردهای مدار چاپی (PCB) هستند که به مادربردهای رایانه یا هواپیماهای پشتی متصل می شوند. تجهیزات تست الکترونیکی با سایر عوامل شکل نیز موجود است.

رابط خروجی و ویژگی های موجود

متر SWR و متر VSWR از نظر رابط خروجی و ویژگی های موجود متفاوت است. انتخاب ها برای رابط خروجی عبارتند از گذرگاه سریال جهانی (USB)، گذرگاه رابط همه منظوره (GPIB)، RS-232، اعشاری با کد باینری (BCD) و دیجیتال به آنالوگ (D/A). برخی از مترهای SWR دارای نرخ نمونه برداری قابل تنظیم، چراغ های هشدار، ویژگی های محدوده خودکار یا نرم افزار کاربردی هستند. برخی دیگر قابلیت‌های جمع‌آوری داده، ذخیره‌سازی یا ثبت اطلاعات، خواندن دسی بل یا تحریک خارجی را ارائه می‌کنند. از شنت های خارجی می توان برای گسترش دامنه ورودی جریان استفاده کرد. عملکردهای یکپارچه اجازه می دهند تا توان اکتیو و جریان یکپارچه شوند. مقیاس های آینه ای خواندن را با دقت مشخصی تسهیل می کند و به اپراتورها کمک می کند از خطاهای اختلاف منظر اجتناب کنند. سوئیچ های برد می توانند برای انتخاب محدوده واحدهای اندازه گیری استفاده شوند. مترهای SWR با حفاظت اضافه بار، فیلترها، عملکردهای مقیاس و جبران دما نیز در دسترس هستند.

استانداردهای بین المللی

مترهای SWR و مترهای VSWR ممکن است دارای علائم کیفیت باشند و با استانداردهای بین المللی مختلف مطابقت داشته باشند. علامت CE نشان می دهد که مطابق با الزامات دستورالعمل های اتحادیه اروپا (EU) که ​​استانداردهای بهداشت، ایمنی و حفاظت از محیط زیست را رعایت می کند. این استانداردها شامل الزامات مربوط به دستورالعمل های محدودیت مواد خطرناک (RoHS) و ضایعات تجهیزات الکتریکی و الکترونیکی (WEEE) می باشد. مترهای SWR که دارای علامت CSA هستند توسط انجمن استانداردهای کانادا (CSA) آزمایش شده‌اند و استانداردهای قابل‌اجرای سازمان‌هایی مانند Underwriters Laboratories (UL) را برآورده می‌کنند. استانداردهای شناخته شده برای ایمنی و عملکرد نیز شامل IEC 61010 از کمیسیون بین المللی الکتروتکنیکی (IEC) است.
