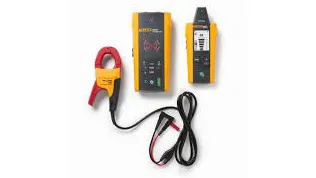

ردیاب مدار یا ردیاب سیگنال برای عیب یابی مدارها استفاده می شود. آنها ابزارهای تست الکتریکی نسبتاً ساده ای هستند که برق کاران و سایر کاربران را قادر می سازند تا مشکلات رایج الکتریکی مانند قطع کننده ها، شورت ها و مدارهای باز را بیابند، ردیابی و شناسایی کنند. برخی از ردیاب‌های مدار می‌توانند سیم‌ها را در پشت دیوارها، زیر زمین و داخل جعبه‌های اتصال قرار دهند. برخی دیگر برای یافتن فیوزهای سوخته یا تست چراغ ها طراحی شده اند. ردیاب‌های مدار و ردیاب‌های سیگنال که می‌توانند نقاط خنثی، خطاهای زمین و خطوط ولتاژ بالا را بدون منطقه قطع برق بیابند نیز در دسترس هستند. اکثر محصولات قادر به بررسی تداوم و اندازه گیری تداوم شنیداری هستند. بررسی های تداوم یک مدار را برای کامل بودن آزمایش می کند. اندازه‌گیری‌های پیوستگی شنیداری هنگامی که پروب‌ها یکدیگر را لمس می‌کنند، بوق می‌زنند.

چندین فاکتور شکل متفاوت برای ردیاب مدار یا ردیاب سیگنال وجود دارد. ابزارهای رومیزی برای نشستن بالای یک نیمکت، معمولاً در محیط آزمایشگاهی طراحی شده اند. واحدهای ایستاده آزاد دارای کیس کامل، کابینت یا رابط یکپارچه هستند. کلمپ مترها ردیاب های مدار هستند که جریان سیم هایی را که هنوز به مدار متصل هستند اندازه گیری می کنند. ردیاب های مدار نصب شده روی قفسه شامل سخت افزارهایی مانند راهنماهای ریلی، فلنج ها و زبانه ها برای نصب در قفسه های مخابراتی هستند. ردیاب‌های سیگنال دستی طوری طراحی شده‌اند که در یک دست نگه داشته می‌شوند. ردیاب‌های مدار با فاکتور شکل برد کامپیوتر، بردهای مدار چاپی (PCB) هستند که به مادربردهای کامپیوتر یا هواپیماهای پشتی متصل می‌شوند. تجهیزات تست الکتریکی با سایر عوامل شکل نیز موجود است.

Advanced Electrical Circuit Breaker Finder and Wire Tracer Kit and Case - ET450 | Klein Tools

رابط خروجی یک ویژگی مهم است که باید هنگام انتخاب ردیاب مدار و ردیاب سیگنال در نظر گرفت. انتخاب‌ها عبارتند از گذرگاه سریال جهانی (USB)، گذرگاه رابط همه منظوره (GPIB)، RS-232، اعشاری با کد باینری (BCD) و دیجیتال به آنالوگ (D/A). انتخاب ردیاب‌های مدار نیز به تجزیه و تحلیل ویژگی‌هایی مانند حفاظت از اضافه بار، انرژی باتری و آلارم‌های قابل مشاهده نیاز دارد. مدارهای ردیاب با حفاظت اضافه بار دارای فیوز یا اجزای دیگر برای محافظت از مدار داخلی در برابر افزایش ولتاژ هستند. دستگاه هایی که با باتری کار می کنند سبک وزن، قابل حمل و مناسب برای استفاده در میدان هستند. ردیاب‌های مدار با آلارم‌های قابل مشاهده حاوی دیودهای ساطع کننده نور (LED) هستند که زمانی روشن می‌شوند که مقدار میانگین مربع ریشه (RMS) یا مقدار پیک بیشتر از یک محدوده معین باشد.

بسیاری از ردیاب های مدار و ردیاب های سیگنال دارای علائم کیفیت هستند و/یا با استانداردهای شناخته شده ایمنی و عملکرد مطابقت دارند. علامت گذاری CE نشان می دهد که ردیاب مدار با الزامات اساسی دستورالعمل های اتحادیه اروپا (EU) مربوطه مطابقت دارد که استانداردهای ملی برای سلامت، ایمنی و حفاظت از محیط زیست را رعایت می کند. ردیاب‌های مداری که دارای علامت CSA هستند توسط انجمن استانداردهای کانادا (CSA) آزمایش شده‌اند و استانداردهای قابل‌اجرای سازمان‌هایی مانند آزمایشگاه‌های بیمه‌گر (UL) را برآورده می‌کنند. استانداردهای شناخته شده برای ایمنی و عملکرد شامل دستورالعمل های اتحادیه اروپا برای محدودیت مواد خطرناک (RoHS) و ضایعات تجهیزات الکتریکی و الکترونیکی (WEEE) است. استاندارد IEC 61010 از کمیسیون بین المللی الکتروتکنیکی (IEC) یکی دیگر از استانداردهای مهم است.
