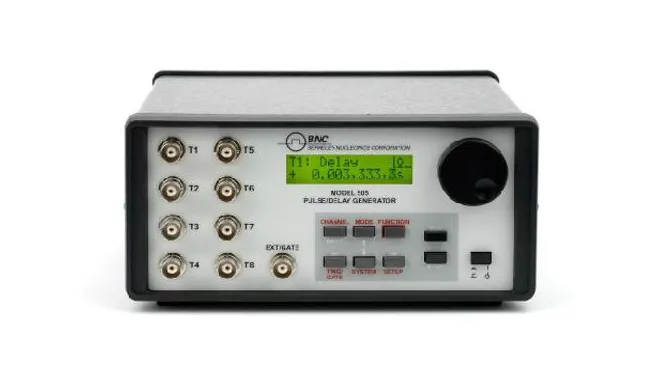

ژنراتورهای تاخیری دیجیتال
به روز رسانی شده در ۱۴۰۳/۱۱/۱۶ زمان مطالعه 10 دقیقه
ژنراتورهای تاخیری دیجیتال پالس هایی را در فواصل دقیق و برنامه ریزی شده تولید می کنند تا دستگاه های تحت آزمایش را راه اندازی کنند. آنها همچنین برای راه اندازی، زمان بندی، راه اندازی و همگام سازی استفاده می شوند. ژنراتورهای تاخیر دیجیتال پایه دستگاه های تک کانالی هستند. محصولات پیچیده تر با کانال های متعدد نیز در دسترس هستند. هر دو نوع شبیه به ژنراتورهای پالس هستند، اما وضوح زمان بندی بسیار بهتری دارند و تاخیر زمانی و عرض لرزش بسیار کمتری دارند. دستگاه های پیچیده ای که عملکرد ژنراتورهای تاخیر دیجیتال و ژنراتورهای پالس را ترکیب می کنند، ممکن است قطبیت دامنه و کنترل سطح مستقل را برای هر خروجی ارائه دهند. برخی از ژنراتورهای تاخیر دیجیتال برای تولید لبه‌ها برای راه‌اندازی دستگاه‌ها استفاده می‌شوند. برخی دیگر تاخیرها و عرض دقیقی را برای گریتینگ ارائه می دهند.
نمایش همه تولیدکنندگان ژنراتورهای تاخیر دیجیتال
مشخصات
انتخاب ژنراتورهای تاخیر دیجیتال نیاز به تجزیه و تحلیل مشخصات محصول مانند تاخیر زمان بندی و عرض دارد. دقت درصد، مبنای زمانی، جرقه میانگین مربعات ریشه (RMS) و حالت ماشه نیز ملاحظات مهمی هستند. شش انتخاب برای حالت ماشه وجود دارد:
ترکیدن
مستمر
ماشه خارجی
دروازه خارجی
چرخه وظیفه
تک شات
با حالت انفجاری، هر کانالی ممکن است پالس های انفجاری را با نرخ داخلی ارائه دهد و تعداد پالس ها ممکن است بر اساس کانال متفاوت باشد. ژنراتورهای تأخیر دیجیتال چرخه وظیفه، رویدادهای زمان‌بندی را برای پالس‌های M بر روی ON و برای پالس‌های N OFF تنظیم می‌کنند. دستگاه هایی با حالت ماشه خارجی یا دروازه خارجی دارای پارامترهایی مانند نرخ، تاخیر درج، آستانه، شیب ماشه (بالا یا پایین آمدن لبه) و امپدانس هستند. ژنراتورهای تاخیر دیجیتال تک شات ممکن است یک دکمه فشاری داشته باشند که یک ماشه را فراهم می کند.
ویژگی ها
بسیاری از ژنراتورهای تاخیر دیجیتال شامل یک رابط کامپیوتری با اتصال RS232، GPIB، USB یا اترنت هستند. RS232 یک رابط سریال بین تجهیزات پایانه داده (DTE) و تجهیزات ارتباطات داده (DCE) است که از تبادل داده باینری استفاده می کند. گذرگاه رابط همه منظوره (GPIB) برای اتصال کامپیوترها، تجهیزات جانبی و ابزارهای آزمایشگاهی طراحی شده است تا داده ها و اطلاعات کنترلی بتوانند بین آنها منتقل شوند. گذرگاه سریال جهانی (USB) یک گذرگاه سریال چهار سیمه با سرعت 12 مگابیت در ثانیه برای اتصالات دستگاه های جانبی با سرعت کم تا متوسط است. اترنت یک پروتکل شبکه محلی (LAN) است که از نوع گذرگاه یا ستاره استفاده می کند و از سرعت انتقال داده 10 مگابیت بر ثانیه پشتیبانی می کند. ژنراتورهای تاخیر دیجیتال که از انواع دیگر رابط های کامپیوتری استفاده می کنند نیز موجود هستند.
