نرم افزار رابط ماشین انسانی

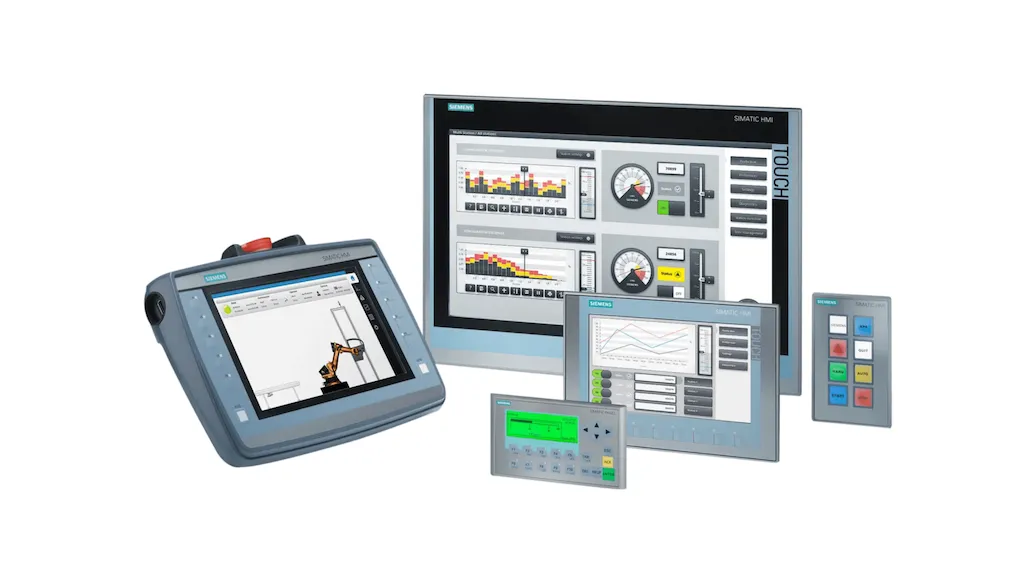

نرم افزار رابط ماشین انسانی (HMI) اپراتورها را قادر می سازد تا ماشین آلات صنعتی و کنترل فرآیند را از طریق یک رابط کاربر گرافیکی مبتنی بر کامپیوتر (GUI) مدیریت کنند. کامپیوتری که نرم افزار HMI روی آن نصب شده است رابط ماشین انسانی یا HMI نامیده می شود. دو نوع اصلی HMI وجود دارد: سطح نظارت و سطح ماشین. HMI سطح نظارتی برای محیط های اتاق کنترل طراحی شده است و برای کنترل سیستم و جمع آوری داده ها (SCADA) استفاده می شود، یک برنامه کاربردی کنترل فرآیند که داده ها را از حسگرهای موجود در طبقه مغازه جمع آوری می کند و اطلاعات را برای پردازش به یک کامپیوتر مرکزی ارسال می کند. HMI سطح ماشین از دستگاه های تعبیه شده در سطح ماشین در خود مرکز تولید استفاده می کند. بیشتر نرم افزار رابط ماشین انسانی (HMI) برای HMI سطح نظارتی یا HMI سطح ماشین طراحی شده است. با این حال، برنامه هایی که برای هر دو نوع HMI مناسب هستند نیز در دسترس هستند. این نرم افزارهای کاربردی گران تر هستند، اما می توانند افزونگی ها را از بین ببرند و هزینه های طولانی مدت را کاهش دهند.

نمایش تمام سازندگان نرم افزار رابط ماشین انسانی (HMI).

انتخاب نرم افزار رابط ماشین انسانی (HMI) نیازمند تجزیه و تحلیل مشخصات و ویژگی های محصول است. ملاحظات مهم شامل معماری سیستم، استانداردها و پلت فرم ها می باشد. سهولت اجرا، مدیریت و استفاده؛ عملکرد، مقیاس پذیری و یکپارچگی؛ و کل هزینه ها و قیمت گذاری برخی از نرم افزارهای رابط ماشین انسانی (HMI) ثبت داده ها، آلارم ها، امنیت، پیش بینی، برنامه ریزی و کنترل عملیات (OPC) و فناوری های ActiveX را ارائه می دهند. برخی دیگر از انتقال داده ها از سیستم های قدیمی پشتیبانی می کنند. ارتباطات در چندین شبکه می تواند تا چهار کانال را پشتیبانی کند. شبکه های پشتیبانی شده عبارتند از ControlNet و DeviceNet. ControlNet یک شبکه لایه کنترلی بلادرنگ است که انتقال سریع داده‌های ورودی/خروجی و داده‌های پیام‌رسانی را فراهم می‌کند. DeviceNet برای اتصال دستگاه های صنعتی مانند سوئیچ های محدود، سلول های فوتوالکتریک، منیفولدهای شیر، استارت موتور، درایوها و نمایشگرهای اپراتور به کنترل کننده های منطقی قابل برنامه ریزی (PLC) و رایانه های شخصی (PC) طراحی شده است.

برخی از نرم افزارهای رابط ماشین انسانی (HMI) روی Microsoft Windows CE، نسخه ای از سیستم عامل ویندوز که برای دستگاه های دستی طراحی شده است، اجرا می شود. Microsoft و Windows علائم تجاری ثبت شده Microsoft Corp هستند. Windows CE به کاربران اجازه می دهد تا نرم افزار رابط ماشین انسانی (HMI) مشابهی را روی سرورهای HMI توزیع شده، HMI تعبیه شده در سطح ماشین، ماشین های HMI باز بدون دیسک و دستگاه های HMI قابل حمل یا جیبی استقرار دهند.
