نرم افزار آنالیز حرارتی

نرم افزار آنالیز حرارتی فرآیندهای انتقال حرارت را تجزیه و تحلیل می کند و به طراحی آنها کمک می کند. این فرآیندها خطی، غیرخطی، گذرا و ثابت هستند. این نرم افزار راه حل هایی را برای روش ها از جمله هدایت، همرفت، تابش و تغییر فاز ارائه می دهد.

نمایش همه تولیدکنندگان نرم افزار تحلیل حرارتی

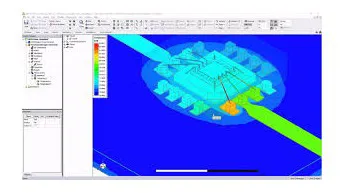

برنامه های آنالیز حرارتی قابلیت هایی مانند مدل سازی، ویرایش، تجزیه و تحلیل و پس پردازش را ارائه می دهند. این شامل ویژگی هایی مانند هندسه، شرایط مرزی در مقیاس وسیع و کنترل های حل کننده است.

این برنامه ها چندین شبیه سازی را ایجاد می کنند، از جمله:

• هادی های فرسایشی

• همرفت پیشرفته

• خواص وابسته به دما

• مقاومت نصب تماسی

• گرمایش ناشی از اصطکاک

• اثرات زیست محیطی بر سیستم های نوری

• گرمایش مداری

• مدل سازی تغییر فاز

• عوامل دید تشعشع

• حالت پایدار و انتقال حرارت گذرا

• کوپلینگ ساختاری حرارتی

• شبیه سازی الکتریکی ناراحت کننده

یک راه حل ارائه شده توسط تجزیه و تحلیل، ابزاری را برای حفظ دمای یک ماده خاص در یک محدوده خاص برای عملکرد بهینه پیشنهاد می کند. این هدف با افزودن یا حذف گرما از یک سیستم به صورت غیرفعال یا فعال قابل دستیابی است. چنین فعالیت هایی با کمک نرم افزار ارزیابی می شوند.

انواع نرم افزارهای آنالیز حرارتی

در زیر چندین دسته تجزیه و تحلیل انجام می شود:

دی الکتریک: این تکنیک مشابه حالت ماشین محور پویا است. با این حال، یک میدان الکتریکی نوسانی را به جای نیروی مکانیکی یکپارچه می کند. این نوع برای بررسی چسب ها، رنگ ها، مواد کامپوزیت و سیستم های رزین ترموست مفید است. مزیت این روش کاربرد آن در مقیاس آزمایشگاهی و در حین انجام وظایف است.

آنالیز حرارتی تفاضلی:  این روش با کالریمتری اسکن تفاضلی همراه است. در این سیستم، موضوع و یک ماده مرجع در معرض یک شکل از چرخه های حرارتی قرار می گیرند. هر گونه نوسان دما بین دو عنصر ثبت می شود. مرحله بعدی این است که این تفاوت را بر اساس زمان یا دما ترسیم کنید. تغییرات گرمازا و گرمازا که در آزمایش رخ می دهد از این طریق شناسایی می شوند. داده‌های به‌دست‌آمده از این روش به دگرگونی‌هایی مانند انتقال شیشه، تبلور، ذوب و تصعید مربوط می‌شود.

کالریمتری اسکن تفاضلی: موضوع و مواد مرجع در شروع مطالعه در دماهای معادل باقی می مانند. در حین پیشرفت آزمایش دقت لازم برای حذف هرگونه انحراف در دمای هر دو عنصر انجام می شود. پس از معرفی گرما، این تکنیک اختلاف در مقدار گرمای مورد نیاز برای افزایش دمای دو ماده را اندازه گیری می کند. به عنوان یک قاعده، افزایش خطی در سطح حرارت نمونه در طول زمان اتفاق می افتد.

مکانیک دینامیک: این رویکرد امکان مطالعه و طبقه بندی ترکیبات را فراهم می کند. روش مکانیکی دینامیکی برای آنالیز پلیمرهایی با طبیعت ویسکوالاستیک مناسب است. فشار روی سوژه وارد می شود و فشار تحمل شده مشخص می شود. با پیشرفت آزمایش، درجات مختلفی از تنش ها و دماها در سیستم وارد می شود. این تکنیک دمایی را که باعث انتقال ماده به شیشه می‌شود، شناسایی می‌کند. قابلیت تشخیص سایر تغییرات را نیز دارد.

ویژگی ها

موارد زیر ویژگی های استاندارد موجود در نرم افزار آنالیز حرارتی هستند:

• نمایش رنگی بلادرنگ داده های جمع آوری شده

• مقیاس بندی خودکار و دستی

• هموارسازی داده ها

• پروفیل های دارای زمان و دما

• مشتقات اول و دوم محور Y

• قابلیت ذخیره تجزیه و تحلیل

• تعیین دمای پیک، پیکربندی صفحه نمایش سفارشی

• جمع آوری داده های پس زمینه

• راهنمای راهنمای داخلی

• نمایش بخش انفرادی

• قابلیت برچسب گذاری نقاط داده

• طرح مجدد نسبت به دما یا زمان

• در کلیپ بورد کپی کنید

• کالیبراسیون چند نقطه

• پوشش منحنی چندگانه

اکثر برنامه ها با سیستم عامل ویندوز کار می کنند.

برنامه های کاربردی

با توجه به در دسترس بودن حالت های متعدد تجزیه و تحلیل، همه صنایع مربوطه از روش های آزمایش منحصر به فرد استفاده می کنند. برخی از نمونه‌هایی از مناطقی که ابزار مورد استفاده رایج است عبارتند از:

• صنعت داروسازی

• صنایع غذایی

• شیمی سیمان

• تحقیقات کانی شناسی

• مطالعات محیطی

• نیمه هادی ها

• مخابرات

• صنعت خودروسازی

• صنعت هوافضا

• محصولات مصرفی

• استخوان دوستیابی باقی مانده است

• بررسی مواد باستان شناسی

• تعیین ترکیب پلیمری و دمای انتقال شیشه ای

• تعریف نمودارهای فاز، اندازه گیری تغییر حرارت و تجزیه اتمسفر

صنعت هوافضا و دفاع از نرم‌افزار تحلیل حرارتی برای چندین هدف استفاده می‌کند. این برنامه ها در زمینه هایی مانند ضد یخ هواپیما، موتورهای جت، نازل ها، سیستم های اویونیک، ماهواره ها، وسایل نقلیه ورود مجدد، موشک ها و موتورهای موشک سود می برند. شبیه سازی های ارائه شده توسط این نرم افزار به صنعت خودروسازی در جنبه هایی از جمله اگزوز، نور پس زمینه، پیشرانه، مهر و موم، ترمز دیسکی و جوشکاری کمک می کند.

برنامه های آنالیز حرارتی مجموعه متنوعی از مزیت ها را برای محصولات مصرفی و زمینه بسته بندی ارائه می دهد. آنها به تعیین اثرات چرخه حرارتی روی قوطی‌ها و بطری‌ها، پر کردن بطری‌ها، در لوازم خانگی مانند آبگرمکن‌ها و اجاق‌های خورشیدی و گرمایش خورشیدی ساختمان‌ها کمک می‌کنند. در صنعت الکترونیک، برنامه ها با لحیم کاری، ویفرهای سیلیکونی و سیستم های اگزوز درگیر هستند. در زمینه انرژی در کارهای مربوط به نیروگاه های خورشیدی، کولرهای الکتریکی حرارتی، مخازن تحت فشار و لوله های حرارتی مفید هستند.
