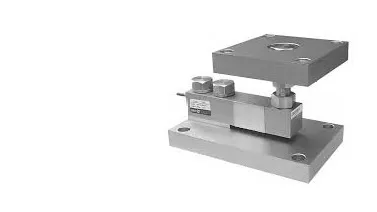

لودسل جرثقیل

لودسل یك نوع حسگر (Sensor) الكترونیكی برای اندازه‌گیری وزن و نیرو است كه در انواع كششی، خمشی، فشاری و پیچشی ساخته‌شده است.

موارد كاربرد لودسل چیست ؟

لودسل برای اندازه‌‌گیری نیرو در كارخانجات مختلف و نیز اندازه‌گیری كشش كابل‌‌ها و كشش نخ در كارخانجات نساجی و سایر صنایع استفاده می‌شود
اندازه‌گیری وزن به طریقه دیجیتال در ترازوهای الكترونیكی نیز نیازمند لودسل می‌باشد. امروزه انواع مختلف لودسل با ظرفیت‌های متفاوت در ساخت ترازوها و باسكول‌های الكترونیكی كاربرد فراوان دارد.  سیستم‌های اتوماتیك بر اساس اندازه‌گیری وزن مواد در كارخانجات مواد غذایی - كارخانجات آسفالت - پلانت‌های مواد شیمیایی همه از لودسل استفاده می‌نمایند.....

دقت لودسل یعنی چه و چگونه تعیین می‌شود؟

دقت لودسل یعنی قدرت تفكیك آن نسبت به ظرفیت كل و نیز حد خطای مجموع آن هست
عوامل دخیل در دقت و كیفیت لودسل نوع آلیاژ هسته و ساختار strain gauge می‌باشد . موسسه) oiml  واقع در سوئیس ) قدرت تفكیك و خطای مجموع لودسل و رفتار لودسل تحت رطوبت و درجه حرارت را بر اساس استانداردهای خاص مورد ارزیابی قرار می‌دهد كلاس دقت لودسل را تعیین می‌كند.
كلاس دقت توصیه‌شده برای لودسل‌های مورداستفاده برای توزین تجارتی تعیین‌شده است.
لودسل Load Cell ها کاربرد فراوان و روزافزونی در صنعت دارند، از اندازه‌‌گیری نیرو در كارخانجات مختلف و نیز اندازه‌گیری كشش كابل‌‌ها و نخ گرفته تا سنجش وزن به طریقه دیجیتال در ترازوهای الكترونیكی. امروزه انواع مختلف لودسل با ظرفیت‌های متفاوت در ساخت ترازوها و باسكول‌های الكترونیكی به كار می‌رود.

نحوه محاسبه وزن

همان‌طور که گفته شد strain gauge ها سنسورهای مقاومتی حساس به کشش هستند در مدار لودسل strain gauge به‌صورت پل وتستون استفاده می‌شود در حالت عادی که فشاری به سنسور اعمال نمی‌شود تمام strain gauge ها بدون کشش هستند و توازن پل وتستون برقرار است و ولتاژ خروجی صفر است درصورتی‌که فشاری به لودسل اعمال شود این توازن به هم می‌خورد و در خروجی تغییرات ولتاژ بسیار اندکی (در حد میلی ولت) را خواهیم داشت که این تغییرات را باید با استفاده از مدار تقویت‌کننده به مقدار بالاتری رساند پس‌ازآن با استفاده از نسبت‌ها و فرمول‌های خاص این تغییرات ولتاژ به وزن تبدیل نمود.

در صنعت نیرو (وزن) به روش های مختلفی به اجسام اعمال می‌شود که برای سنجش هرکدام از لودسل های خاص استفاده می‌شود. با توجه به گستره وسیع استفاده لودسل ها در صنعت انواع مختلف آن با کاربردهای مختلف طراحی‌شده‌اند که برای دسته‌بندی لودسل ها پارامترهای مختلفی را باید در نظر گرفت در زیر به چند مورد از این ویژگی‌ها اشاره‌شده است:

•          جهت و شیوه نیروی واردشده
•          حداکثر نیروی واردشده
•          دقت قابل‌قبول
•          نحوه نصب

انواع لودسل

1- لودسل های تک‌پایه

لودسل های تک‌پایه ، دارای یک‌پایه بوده و بیشتر در ترازوهای فروشگاهی، توزین نقاله و توزین ماشین‌آلات بسته‌بندی و پرکن کاربرد دارند.

2- لودسل های خمشی

لودسل های خمشی یا shear beam معمولاً در باسکول‌های کفه‌ای، باسکولت ها و سیستم‌های توزین و لاشه کش ها استفاده می‌شود. این مدل لودسل ها باید به‌صورت چندتایی استفاده شوند.

3- لودسل های خمشی دوطرفه

لودسل های خمشی دوطرفه  بیشتر در توزین مخازن، توزین سیلو و توزین باسکول کاربرد دارند. یکی از پرکاربردترین نوع ای لودسل ،HM9B می‌باشد.

4- لودسل های کشش و فشار

لودسل کششی یا Tension load cellمعمولا در باسکول‌های آویز و یا در هر نوع سیستم توزینی که ماهیت کششی دارد استفاده می‌گردند از این قبیل می‌توان به تبدیل‌ها(تبدیل باسکول‌های مکانیکی به نیمه الکترونیک)، هاپر، بچینگ و ... اشاره نمود. انواع لودسل های آویز جرثقیل سقفی نیز در این گروه جای دارند.

5- لودسل های فشاری

شامل زیرمجموعه‌های:
1-1 - لودسل فشاری بشکه‌ای Canister : این لودسل ها معمولاً در مواردی نظیر  سیستم بچینگ، توزین مخازن، قطار کش ها و به‌طورکلی سیستم‌های توزین سنگین کاربرد دارد.
1-2 - لودسل فشاری مینیاتوری Low Profile : برای کاربردهای ظریف و یا محل‌هایی که محدودیت فضا داریم بکار می‌رود.
1-3 لودسل فشاری تک نقطه Single point : این نوع لودسل ها به‌صورت نقطه‌ای عمل کرده و به‌صورت تکی استفاده می‌شوند.

6- لودسل های باسکولی

لودسل های باسکولی، فشاری ستونی بوده و بیشتر در توزین مخازن، سیلو و اختصاص باسکول کاربرد دارند.

7- لودسل های خاص

انواع لودسل با کاربردهای خاص و ویژه در این گروه قرار می‌گیرند. مانند لودسل های تخمین بار سیم و کابل ، سنسور گشتاور ، سنسور دو محور x,y ، صفحات توزین و ...

لودسل ها درجه حفاظت آی پی IP مختلفی دارند که بنا به مورداستفاده‌شان ارائه‌شده است. همان‌طور که می‌دانید این درجه‌بندی که توسط نظام بین‌المللی حفاظت تعریف‌شده است، میزان آب‌بندی وسایل الکترونیکی را تعیین می‌کند. ( به‌طور مثال IP 66 یعنی مقاوم در مقابل ریزش پرفشار آب ، IP 67 یعنی مقاوم در مقابل نفوذ بهنگام غرق در آب ،  IP 68 یعنی مقاوم در حالت مغروق در آب تحت‌فشار)
