سنگ‌زنی سنترلس (Centerless Grinding) یکی از دقیق‌ترین روش‌های پرداخت و براده‌برداری قطعات استوانه‌ای و دوار در صنایع فلزکاری و ماشین‌سازی است. در این روش، قطعه کار میان دو چرخ دوار بدون هیچ‌گونه سه‌نظام یا فیکسچر نگه‌داشته می‌شود؛ همین ویژگی، سنگ‌زنی سنترلس را به گزینه‌ای مناسب برای قطعات باریک، بلند یا با فرم‌های پیچیده تبدیل کرده است که در روش‌های سنتی نگهداری آن‌ها دشوار یا ناممکن بود.
این مقاله راهنمای صنعتی و تصمیم‌ساز برای مهندسان، سرپرستان خط تولید و مدیران فنی است تا با اصول، انواع روش‌ها، پارامترهای کلیدی، کاربردها، مزایا و محدودیت‌های سنگ‌زنی سنترلس آشنا شوند و بتوانند مناسب‌بودن آن را برای فرآیند تولید خود ارزیابی کنند.
اصول کار سنگ‌زنی سنترلس

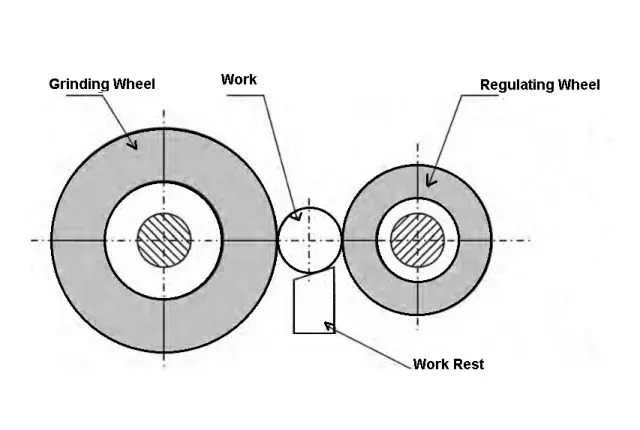

در سنگ‌زنی سنترلس، برخلاف سنگ‌زنی سنترال (سنتی)، قطعه روی سه‌نظام یا فیکسچر نگه‌داشته نمی‌شود. به‌جای آن، قطعه در فضای میان دو چرخ قرار می‌گیرد و موقعیت آن تنها با تماس هم‌زمان این دو چرخ و تیغه نگه‌دارنده (Blade/Work Rest) تثبیت می‌شود. این سه عنصر، هندسه و حرکت قطعه را کنترل می‌کنند:
چرخ سنگ (Grinding Wheel): وظیفه براده‌برداری و ایجاد پرداخت سطح را برعهده دارد و با سرعت محیطی بالا می‌چرخد.
چرخ تثبیت‌کننده (Regulating Wheel): با سرعت پایین‌تر و معمولاً با پوشش لاستیکی یا رزینی، دوران قطعه و نرخ تغذیه محوری آن را کنترل می‌کند.
تیغه نگه‌دارنده: قطعه را در ارتفاع صحیح نسبت به محور دو چرخ نگه می‌دارد و از افتادن یا انحراف آن جلوگیری می‌کند.
زاویه چرخ تثبیت‌کننده نسبت به محور قطعه، مؤلفه‌ای از سرعت چرخش را به حرکت خطی (محوری) تبدیل می‌کند؛ به همین دلیل قطعه بدون نیاز به فیکسچر، هم می‌چرخد و هم در طول دستگاه جابه‌جا می‌شود. تنظیم دقیق این زاویه، سرعت عبور قطعه و کیفیت سطح نهایی را تعیین می‌کند.
انواع روش‌های سنگ‌زنی سنترلس
سنگ‌زنی سنترلس در عمل به چند روش اصلی تقسیم می‌شود که انتخاب هرکدام به شکل قطعه، تیراژ تولید و دقت موردنیاز بستگی دارد:
سنگ‌زنی عبوری (Through-Feed): قطعه به‌صورت پیوسته از میان دو چرخ عبور می‌کند و در طول مسیر سنگ می‌خورد. مناسب قطعات ساده و بدون پله با تولید انبوه بالا.
سنگ‌زنی داخلی‌سو (In-Feed): چرخ تثبیت‌کننده به‌سمت قطعه تغذیه می‌شود و قطعه در جای خود می‌ماند. مناسب قطعات پله‌دار، دارای فرم و قطعاتی که طول سنگ‌زنی محدودی دارند.
سنگ‌زنی عبوری-داخلی‌سو (Through-Feed/In-Feed): ترکیبی از دو روش بالا برای قطعاتی با بخش‌های استوانه‌ای و پله‌دار در یک چرخه.
سنگ‌زنی انتهایی (End-Feed): قطعه تا انتها به‌سمت چرخ سنگ تغذیه می‌شود و برای قطعات با فرم مخروطی یا پله‌ای کاربرد دارد.
پارامترهای کلیدی فرآیند
کیفیت و بهره‌وری سنگ‌زنی سنترلس به تنظیم دقیق چند پارامتر وابسته است:
زاویه چرخ تثبیت‌کننده: تعیین‌کننده سرعت تغذیه محوری و نرخ عبور قطعه.
سرعت چرخ سنگ و چرخ تثبیت‌کننده: نسبت این دو سرعت، نرخ براده‌برداری و کیفیت سطح را کنترل می‌کند.
ارتفاع تیغه نگه‌دارنده: بر گردی و هم‌محوری قطعه اثر مستقیم دارد.
نرخ تغذیه و فشار تماس: تعیین‌کننده زمان چرخه و بار وارد بر قطعه.
مشخصات چرخ سنگ: دانه‌بندی، سختی و نوع باند چرخ بر نرخ برداشت و زبری سطح اثر می‌گذارد.
کاربردهای سنگ‌زنی سنترلس
میل‌لنگ‌ها و شفت‌های بلند: پرداخت دقیق بدون نیاز به فیکسچرهای پیچیده.
میله‌های باریک صنعتی: تولید انبوه قطعات بدون محدودیت طول.
رول‌ها و غلتک‌ها: دقت بالا در سطوح استوانه‌ای و کاهش اصطکاک.
بلبرینگ و رینگ‌های صنعتی: سنگ‌زنی سطوح داخلی و خارجی با دقت ابعادی بالا.
پیستون‌ها و پین‌های دقیق: تأمین تلرانس‌های تنگ در تولید انبوه.
صنایع خودروسازی و ماشین‌سازی: تولید شفت‌ها، سوپاپ‌ها و قطعات دوار.
مزایا
عدم نیاز به سه‌نظام یا فیکسچر: کاهش زمان تنظیم و افزایش سرعت تولید.
امکان تولید قطعات بلند و باریک: پوشش طیف وسیعی از قطعات صنعتی که در روش سنتی نگهداری آن‌ها دشوار است.
دقت ابعادی و پرداخت سطح عالی: مناسب تولید انبوه و قطعات حساس.
افزایش راندمان تولید: سرعت بالای فرآیند و کاهش خطای اپراتور.
انعطاف‌پذیری بالا: مناسب انواع قطعات استوانه‌ای و دوار.
کاهش زمان چرخه: بارگیری و تخلیه پیوسته در روش عبوری، توقف‌های تولید را کم می‌کند.
محدودیت‌ها و نکات فنی
نیاز به تنظیم دقیق زاویه و سرعت چرخ‌ها: کوچک‌ترین خطا باعث کاهش کیفیت سطح می‌شود.
محدودیت در قطعات غیر استوانه‌ای: تنها قطعات استوانه‌ای یا تقریباً استوانه‌ای قابل پردازش هستند.
ساییدگی چرخ سنگ و چرخ تثبیت‌کننده: نیازمند نگهداری منظم، تربیت (Dressing) و تعویض دوره‌ای.
نیاز به اپراتور متخصص: مهارت بالای اپراتور برای تنظیم دقیق الزامی است.
هزینه انرژی و تجهیزات: مصرف انرژی نسبتاً بالا برای قطعات طولانی و سخت.
حساسیت به شکل اولیه قطعه: انحراف زیاد قطعه ورودی می‌تواند بر گردی نهایی اثر بگذارد.
معیارهای انتخاب و تصمیم‌گیری
پیش از انتخاب سنگ‌زنی سنترلس برای یک قطعه مشخص، بررسی چند معیار به تصمیم‌گیری دقیق‌تر کمک می‌کند:
هندسه قطعه: استوانه‌ای ساده، پله‌دار یا دارای فرم؛ هرکدام روش سنگ‌زنی متفاوتی می‌طلبد.
تیراژ تولید: روش عبوری برای تولید انبوه و روش داخلی‌سو برای تیراژ متوسط و قطعات فرم‌دار مناسب‌تر است.
دقت ابعادی و زبری سطح موردنیاز: تعیین‌کننده انتخاب چرخ سنگ و پارامترهای فرآیند.
جنس و سختی قطعه: بر انتخاب چرخ و نرخ براده‌برداری اثر می‌گذارد.
طول و قطر قطعه: نسبت طول به قطر، محدودیت‌های نگهداری و پایداری قطعه را مشخص می‌کند.
جمع‌بندی
سنگ‌زنی سنترلس، راهکاری نوین و دقیق برای پردازش قطعات استوانه‌ای و دوار بدون نیاز به فیکسچر یا سه‌نظام است.
مهندسان و مدیران فنی باید طول و قطر قطعه، زاویه چرخ تثبیت‌کننده و سرعت چرخ سنگ را پیش از انتخاب دستگاه بررسی کنند.
این روش برای تولید انبوه شفت‌ها، میل‌لنگ‌ها، رول‌ها و میله‌های صنعتی مناسب است و کیفیت سطح و دقت ابعادی را به شکل محسوسی افزایش می‌دهد.
