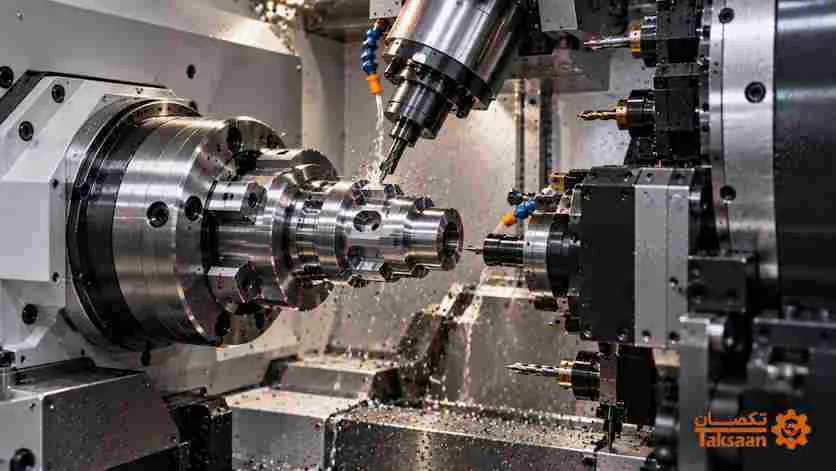

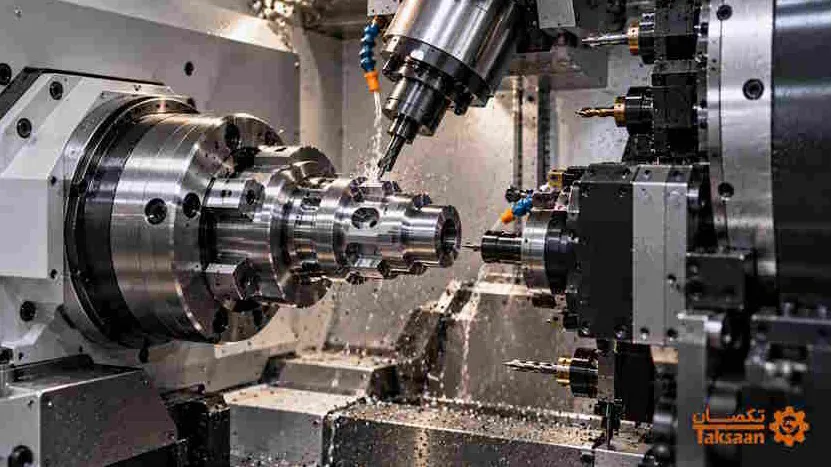

تراشکاری چندمحوره چیست؟
تراشکاری چندمحوره یکی از روش‌های پیشرفته ماشینکاری CNC (سی ان سی) است که در آن دستگاه می‌تواند قطعه و ابزار را در چند محور حرکتی و در برخی ماشین‌ها با محورهای دورانی، به صورت هماهنگ کنترل کند.
در یک تراش CNC (سی ان سی) معمولی، بخش زیادی از عملیات بر اساس حرکت ابزار در محورهای اصلی انجام می‌شود. اما در دستگاه‌های چندمحوره، قابلیت‌های بیشتری برای تغییر موقعیت ابزار، چرخش قطعه یا انجام چند عملیات مختلف در یک مرحله تنظیم وجود دارد.
برای آشنایی کامل‌تر با فرآیند تراشکاری، انواع عملیات، دستگاه‌ها، خدمات و کاربردهای آن، می‌توانید راهنمای جامع تراشکاری را مطالعه کنید.
هدف از استفاده از ماشینکاری چندمحوره صرفاً افزایش تعداد محورها نیست؛ بلکه استفاده از این قابلیت برای کاهش تعداد تنظیمات، افزایش انعطاف‌پذیری، ماشینکاری هندسه‌های پیچیده و کاهش زمان تولید قطعه است.
برای آشنایی با انواع ماشین‌های تراش CNC (سی ان سی)، پیشنهاد می‌شود مقاله «انواع دستگاه تراش CNC (سی ان سی) و کاربرد هرکدام» را نیز مطالعه کنید.

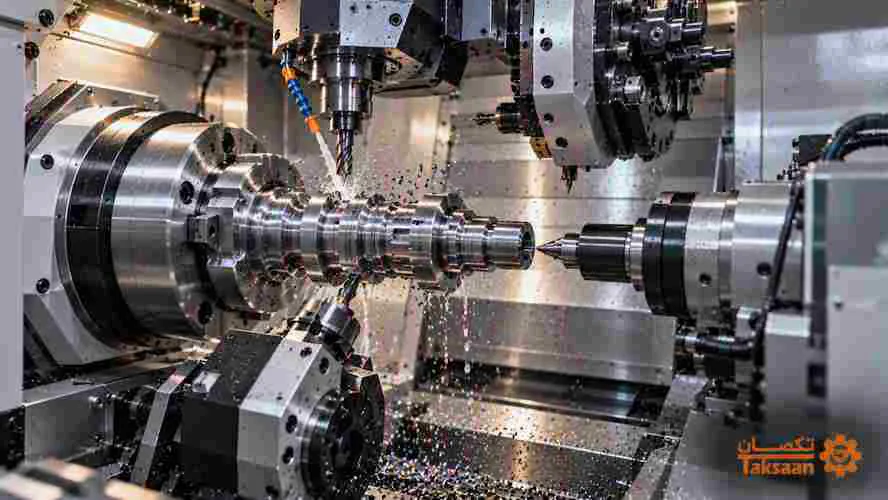

محور در دستگاه تراش CNC (سی ان سی) به چه معناست؟
محور در ماشینکاری CNC (سی ان سی) به یک جهت یا حرکت قابل‌کنترل توسط سیستم کنترل دستگاه اشاره دارد. هر محور امکان جابه‌جایی یا در برخی موارد چرخش یک بخش از دستگاه را فراهم می‌کند.
در تراشکاری، محورهای خطی مانند X و Z نقش اصلی را در تعیین موقعیت ابزار نسبت به قطعه دارند. بسته به ساختار دستگاه، محورهای دیگری مانند C و Y نیز می‌توانند به سیستم اضافه شوند.
بنابراین عبارت «چندمحوره» به دستگاهی اشاره دارد که قابلیت کنترل هم‌زمان یا هماهنگ چند حرکت را برای انجام فرآیند ماشینکاری فراهم می‌کند.
تراش CNC دو محور چیست؟
تراش CNC (سی ان سی) دو محور یکی از رایج‌ترین ساختارهای تراشکاری CNC است. در این دستگاه، ابزار معمولاً در دو محور اصلی نسبت به قطعه حرکت می‌کند.
این ساختار برای بسیاری از قطعات استوانه‌ای و عملیات‌هایی مانند روتراشی، پیشانی‌تراشی، شیارزنی و رزوه‌تراشی مناسب است.
اگر قطعه هندسه نسبتاً ساده‌ای داشته باشد، تراش CNC دو محور می‌تواند بدون نیاز به قابلیت‌های پیچیده‌تر، کیفیت و بهره‌وری مناسبی ایجاد کند.

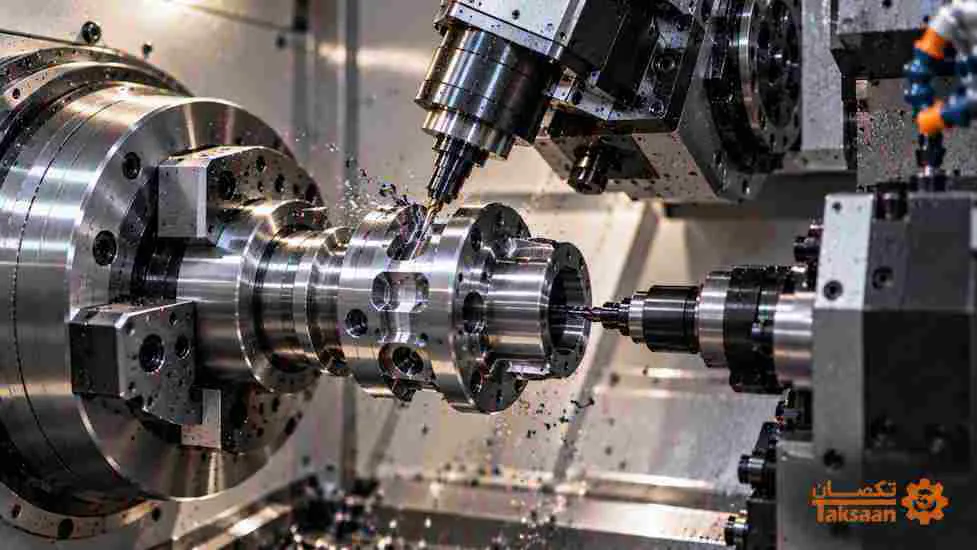

محور C در تراشکاری چندمحوره
محور C یک محور دورانی است که امکان کنترل موقعیت زاویه‌ای اسپیندل و قطعه را فراهم می‌کند. این قابلیت در ماشین‌هایی که به ابزارهای موتوردار مجهز هستند، امکان انجام برخی عملیات ماشینکاری در زوایای مختلف را فراهم می‌کند.
برای مثال، بسته به ساختار دستگاه و ابزار مورد استفاده، می‌توان سوراخکاری، شیارکاری یا برخی عملیات فرزکاری را روی قسمت‌هایی از قطعه انجام داد که صرفاً با حرکت خطی ابزار قابل دسترسی نیستند.
وجود محور C می‌تواند باعث شود برخی قطعات بدون انتقال به دستگاه دیگری، عملیات بیشتری را پشت سر بگذارند.
محور Y در تراشکاری چندمحوره
محور Y یک حرکت اضافی برای موقعیت‌دهی ابزار ایجاد می‌کند و در برخی دستگاه‌های تراش CNC (سی ان سی) پیشرفته، امکان ماشینکاری ویژگی‌هایی را فراهم می‌کند که خارج از صفحه اصلی حرکت ابزار قرار دارند.
ترکیب محور Y با محور C و ابزارهای موتوردار می‌تواند دامنه عملیات قابل انجام در یک دستگاه را افزایش دهد.
این قابلیت به‌خصوص برای قطعاتی که دارای سوراخ‌های جانبی، شیارهای غیرمحوری یا ویژگی‌های پیچیده هستند، اهمیت پیدا می‌کند.
چندمحوره بودن دستگاه دقیقاً چه مزیتی ایجاد می‌کند؟
مهم‌ترین مزیت ماشینکاری چندمحوره این است که دستگاه می‌تواند بخش بیشتری از فرآیند تولید یک قطعه را در یک مرحله تنظیم انجام دهد.
در یک فرآیند ساده ممکن است قطعه پس از تراشکاری برای انجام عملیات دیگر به دستگاه دیگری منتقل شود. هر بار انتقال قطعه می‌تواند نیازمند بستن مجدد، تنظیم موقعیت و کنترل ابعادی باشد.
در دستگاه چندمحوره، در صورت مناسب بودن ساختار ماشین و فرآیند، می‌توان بخشی از این عملیات را بدون خارج کردن قطعه از دستگاه انجام داد.
کاهش تعداد تنظیمات قطعه
یکی از مهم‌ترین مزایای ماشینکاری چندمحوره، کاهش تعداد دفعات Setup یا تنظیم قطعه است.
هر بار که قطعه از دستگاه خارج و دوباره بسته می‌شود، احتمال ایجاد خطای موقعیت‌دهی افزایش پیدا می‌کند. کاهش تعداد تنظیمات می‌تواند به حفظ رابطه هندسی بین ویژگی‌های مختلف قطعه کمک کند.
به همین دلیل، ماشینکاری چندمحوره در قطعاتی که ارتباط دقیق بین چند سطح یا ویژگی مختلف اهمیت دارد، می‌تواند بسیار مفید باشد.
کاهش زمان تولید
در برخی پروژه‌ها، ترکیب چند عملیات در یک دستگاه باعث کاهش زمان جابه‌جایی و آماده‌سازی می‌شود.
البته کاهش زمان تولید به معنی آن نیست که ماشین چندمحوره همیشه سریع‌تر از یک دستگاه ساده است. برنامه‌ریزی، تنظیمات، پیچیدگی مسیر ابزار و زمان ماشینکاری نیز باید در نظر گرفته شوند.
مزیت اصلی زمانی ایجاد می‌شود که قابلیت چندمحوره بتواند تعداد عملیات جداگانه یا دفعات جابه‌جایی قطعه را کاهش دهد.
افزایش انعطاف‌پذیری در ماشینکاری
دستگاه‌های چندمحوره می‌توانند برای قطعاتی که نیازمند عملیات مختلف هستند، انعطاف‌پذیری بیشتری ایجاد کنند.
در یک قطعه ممکن است عملیات تراشکاری، سوراخکاری، شیارکاری و برخی عملیات فرزکاری مورد نیاز باشد. اگر دستگاه قابلیت انجام این عملیات را داشته باشد، بخشی از فرآیند می‌تواند در همان Setup انجام شود.
چه قطعاتی برای تراشکاری چندمحوره مناسب هستند؟
ماشینکاری چندمحوره زمانی ارزش بیشتری دارد که قطعه دارای ویژگی‌هایی باشد که استفاده از محورهای اضافی را توجیه کند.
- قطعات دارای هندسه پیچیده
- قطعات دارای سوراخ‌های جانبی
- قطعات دارای شیارهای غیرمحوری
- قطعاتی که به چند نوع عملیات ماشینکاری نیاز دارند
- قطعات با تلرانس‌های مشخص بین چند ویژگی مختلف
- قطعاتی که انتقال آنها بین چند دستگاه دشوار یا زمان‌بر است
- قطعاتی که نیاز به چند مرحله تنظیم دارند
کاربرد تراشکاری چندمحوره در صنایع مختلف
ماشین‌های چندمحوره در صنایع مختلفی استفاده می‌شوند که تولید قطعات پیچیده و دقیق در آنها اهمیت دارد.
از جمله این صنایع می‌توان به تجهیزات صنعتی، خودروسازی، هوافضا، تجهیزات پزشکی، انرژی، هیدرولیک و پنوماتیک و تولید قطعات دقیق اشاره کرد.
نوع دستگاه و قابلیت مورد نیاز در هر صنعت به هندسه قطعه و الزامات تولید بستگی دارد.
تفاوت تراش CNC معمولی و تراشکاری چندمحوره
تفاوت اصلی این دو روش در میزان آزادی حرکت و قابلیت‌های ماشینکاری است. تراش CNC (سی ان سی) معمولی برای بسیاری از قطعات استوانه‌ای و عملیات استاندارد کاملاً مناسب است، در حالی که ماشین چندمحوره امکانات بیشتری برای انجام عملیات پیچیده و چندمرحله‌ای فراهم می‌کند.
| ویژگی | تراش CNC معمولی | تراشکاری چندمحوره |
|---|---|---|
| تعداد حرکات قابل کنترل | محدودتر | بیشتر |
| قطعات ساده | مناسب | مناسب |
| قطعات پیچیده | محدودتر | مناسب‌تر |
| عملیات خارج از محور | محدود | قابلیت بیشتر |
| نیاز به تنظیم مجدد | در برخی قطعات بیشتر | در بسیاری از پروژه‌ها کمتر |
| پیچیدگی برنامه‌ریزی | کمتر | بیشتر |
| هزینه تجهیزات | معمولاً پایین‌تر | معمولاً بالاتر |
آیا تراشکاری چندمحوره همیشه بهتر است؟
خیر. ماشینکاری چندمحوره یک قابلیت تخصصی است و زمانی بیشترین ارزش را ایجاد می‌کند که قطعه واقعاً به آن نیاز داشته باشد.
برای یک قطعه ساده که فقط به روتراشی، پیشانی‌تراشی و رزوه‌تراشی نیاز دارد، استفاده از یک ماشین بسیار پیشرفته ممکن است هزینه تولید را بدون ایجاد مزیت قابل توجه افزایش دهد.
در مقابل، برای قطعه‌ای پیچیده که به چندین عملیات و چند جهت ماشینکاری نیاز دارد، استفاده از دستگاه چندمحوره می‌تواند فرآیند تولید را ساده‌تر کند.
تراشکاری چندمحوره و دقت قطعه
یکی از مزایای بالقوه ماشینکاری چندمحوره، کاهش خطاهای ناشی از جابه‌جایی و تنظیم مجدد قطعه است.
وقتی چند عملیات در یک Setup انجام می‌شود، موقعیت نسبی ویژگی‌های مختلف قطعه می‌تواند بهتر حفظ شود.
با این حال، دقت نهایی همچنان به عواملی مانند دقت دستگاه، ابزار، برنامه‌ریزی، شرایط برش، نحوه بستن قطعه و فرآیند کنترل کیفیت وابسته است.
تأثیر ماشینکاری چندمحوره بر هزینه تولید
دستگاه‌های چندمحوره معمولاً تجهیزات پیچیده‌تر و گران‌تری هستند و برنامه‌ریزی و تنظیم آنها نیز ممکن است به مهارت بیشتری نیاز داشته باشد.
اما هزینه تولید هر قطعه فقط به قیمت دستگاه وابسته نیست. کاهش Setup، کاهش جابه‌جایی، کاهش زمان تولید و کاهش نیاز به عملیات جداگانه می‌تواند در پروژه‌های مناسب، هزینه کلی را کاهش دهد.
بنابراین اقتصادی بودن تراشکاری چندمحوره باید برای هر پروژه به صورت جداگانه بررسی شود.
نقش برنامه‌نویسی در تراشکاری چندمحوره
با افزایش تعداد محورها، برنامه‌ریزی فرآیند نیز اهمیت بیشتری پیدا می‌کند. مسیر ابزار باید به گونه‌ای طراحی شود که حرکت‌های مختلف دستگاه با یکدیگر هماهنگ باشند و ماشینکاری به شکل ایمن و دقیق انجام شود.
انتخاب ترتیب عملیات، ابزار مناسب، سرعت برش، پیشروی و موقعیت ابزار از جمله عواملی هستند که باید در برنامه‌ریزی در نظر گرفته شوند.
در پروژه‌های پیچیده، استفاده از نرم‌افزارهای CAM می‌تواند به طراحی و شبیه‌سازی مسیر ابزار کمک کند.
تراشکاری چندمحوره برای تولید سری
در تولید سری، کاهش تعداد تنظیمات و جابه‌جایی قطعات می‌تواند اهمیت زیادی داشته باشد. به همین دلیل، در صورت مناسب بودن قطعه و فرآیند، دستگاه‌های چندمحوره می‌توانند بهره‌وری تولید را افزایش دهند.
البته برای قطعات کوچک و پرتعداد، ممکن است ماشین‌های تخصصی مانند Swiss Type یا تجهیزات مخصوص سری‌تراشی گزینه مناسب‌تری باشند.
برای انتخاب تراشکاری چندمحوره چه اطلاعاتی لازم است؟
برای بررسی اینکه آیا یک قطعه به ماشینکاری چندمحوره نیاز دارد یا خیر، اطلاعات زیر اهمیت زیادی دارند:
- نقشه فنی قطعه
- مدل سه‌بعدی در صورت وجود
- جنس ماده اولیه
- ابعاد و شکل قطعه
- تعداد قطعات مورد نیاز
- تلرانس‌های ابعادی و هندسی
- زبری سطح مورد نیاز
- نوع عملیات ماشینکاری
- ویژگی‌های خارج از محور
- زمان مورد انتظار تولید
چگونه تأمین‌کننده مناسب تراشکاری چندمحوره را انتخاب کنیم؟
در انتخاب تأمین‌کننده خدمات تراشکاری چندمحوره، صرفاً تعداد محورهای دستگاه را ملاک قرار ندهید.
توانایی برنامه‌ریزی، تجربه اپراتور، تجهیزات اندازه‌گیری، کیفیت ابزارها، ظرفیت واقعی دستگاه و تجربه تأمین‌کننده در تولید قطعات مشابه اهمیت زیادی دارند.
همچنین بهتر است قبل از سفارش، نقشه و مشخصات فنی قطعه در اختیار تأمین‌کننده قرار گیرد تا مشخص شود چه نوع دستگاه و فرآیندی برای تولید آن مناسب است.
مقالات مرتبط
- تراشکاری CNC (سی ان سی) چیست؟ فرآیند، مزایا، کاربردها و محدودیت‌ها
- تفاوت تراشکاری CNC (سی ان سی) و تراشکاری معمولی چیست؟
- انواع دستگاه تراش CNC (سی ان سی) و کاربرد هرکدام
- سری‌تراشی CNC (سی ان سی) چیست و برای چه قطعاتی مناسب است؟
- انواع عملیات تراشکاری؛ روتراشی، پیشانی‌تراشی، شیارزنی و رزوه‌تراشی
سؤالات متداول
تراشکاری چندمحوره چیست؟
تراشکاری چندمحوره به فرآیندی گفته می‌شود که در آن دستگاه CNC (سی ان سی) قابلیت کنترل چند محور حرکتی و در برخی ماشین‌ها محورهای دورانی را برای انجام عملیات پیچیده‌تر فراهم می‌کند.
تفاوت تراش دو محور و چندمحوره چیست؟
تراش دو محور برای بسیاری از قطعات استوانه‌ای و عملیات معمول تراشکاری مناسب است، در حالی که دستگاه چندمحوره امکان حرکت و ماشینکاری در جهات بیشتری را فراهم می‌کند و برای قطعات پیچیده‌تر کاربرد دارد.
محور C چه کاربردی دارد؟
محور C امکان کنترل موقعیت زاویه‌ای اسپیندل را فراهم می‌کند و در دستگاه‌های مجهز به ابزارهای موتوردار می‌تواند برای انجام برخی عملیات ماشینکاری در موقعیت‌های زاویه‌ای استفاده شود.
آیا تراشکاری چندمحوره دقیق‌تر است؟
ماشینکاری چندمحوره می‌تواند با کاهش دفعات بستن و تنظیم مجدد قطعه، احتمال برخی خطاهای موقعیت‌دهی را کاهش دهد؛ اما دقت نهایی به کل فرآیند تولید، دستگاه، ابزار، برنامه‌ریزی و کنترل کیفیت وابسته است.
آیا تراشکاری چندمحوره برای همه قطعات مناسب است؟
خیر. قطعات ساده معمولاً نیازی به قابلیت‌های چندمحوره ندارند. استفاده از ماشین چندمحوره زمانی توجیه بیشتری دارد که هندسه قطعه یا فرآیند تولید به قابلیت‌های اضافی دستگاه نیاز داشته باشد.
جمع‌بندی
تراشکاری چندمحوره یکی از روش‌های پیشرفته ماشینکاری CNC (سی ان سی) است که با فراهم کردن محورهای حرکتی و قابلیت‌های بیشتر، امکان تولید قطعات پیچیده‌تر و انجام چند عملیات در یک مرحله تنظیم را فراهم می‌کند.
محورهایی مانند X، Z، C و Y بسته به ساختار دستگاه می‌توانند قابلیت‌های متفاوتی ایجاد کنند. استفاده صحیح از این قابلیت‌ها می‌تواند تعداد Setup، جابه‌جایی قطعه و زمان تولید را کاهش دهد.
با این حال، دستگاه چندمحوره همیشه بهترین انتخاب نیست. برای انتخاب روش مناسب باید هندسه قطعه، تعداد تولید، دقت مورد نیاز، نوع عملیات، زمان و هزینه تولید به صورت هم‌زمان بررسی شوند.
