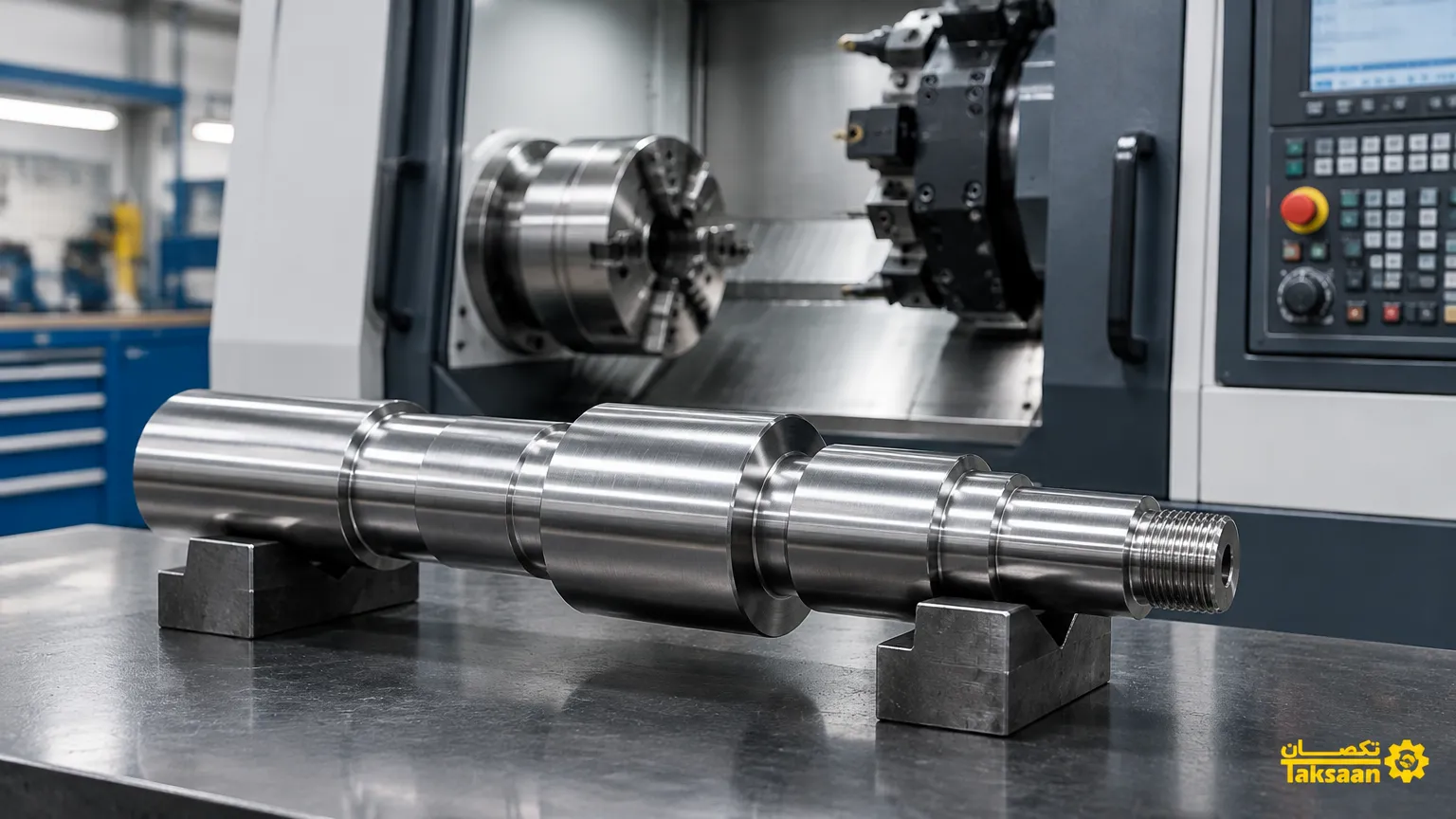

تراشکاری شفت چیست؟
تراشکاری شفت یکی از فرآیندهای مهم ماشینکاری برای تولید محورهای استوانه‌ای و قطعاتی است که وظیفه انتقال حرکت یا گشتاور، نگهداری اجزای مکانیکی یا ایجاد اتصال بین بخش‌های مختلف یک مجموعه صنعتی را بر عهده دارند. در این فرآیند، با چرخش قطعه و حرکت ابزار برشی، مقدار مشخصی از ماده برداشته می‌شود تا قطر، طول، شکل و کیفیت سطح مورد نیاز به دست آید.
شفت‌ها ممکن است ساده، پله‌ای، شیاردار، رزوه‌دار یا دارای چند قطر و سطح عملکردی باشند. بسته به کاربرد قطعه، پارامترهایی مانند قطر، طول، هم‌محوری، لنگی، تلرانس ابعادی، زبری سطح و جنس ماده اهمیت ویژه‌ای دارند.
برای آشنایی با اصول کلی این فرآیند و سایر عملیات ماشینکاری، می‌توانید راهنمای جامع تراشکاری را مطالعه کنید.
شفت چیست و چه کاربردی دارد؟
شفت یا محور، قطعه‌ای مکانیکی است که معمولاً به شکل استوانه‌ای ساخته می‌شود و در بسیاری از ماشین‌آلات برای انتقال گشتاور، پشتیبانی از اجزای دوار یا ایجاد ارتباط مکانیکی میان قطعات استفاده می‌شود.
شفت‌ها در تجهیزاتی مانند موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها، ماشین‌آلات صنعتی، تجهیزات انتقال قدرت، سامانه‌های هیدرولیک و خطوط تولید کاربرد دارند.
بسته به وظیفه قطعه، ممکن است بخش‌های مختلف شفت قطرهای متفاوتی داشته باشند یا برای نصب بلبرینگ، چرخ‌دنده، پولی، کوپلینگ و سایر اجزا، به شانه، شیار، رزوه یا سطوح دقیق نیاز باشد.
انواع شفت از نظر شکل هندسی
شکل هندسی شفت یکی از عوامل اصلی تعیین‌کننده روش ماشینکاری، انتخاب ابزار و نحوه کنترل کیفیت است. برخی از شکل‌های رایج عبارت‌اند از:
- شفت ساده: دارای سطح استوانه‌ای با قطر ثابت یا هندسه نسبتاً ساده.
- شفت پله‌ای: دارای چند بخش با قطرهای متفاوت برای نصب قطعات یا ایجاد سطوح تکیه‌گاهی.
- شفت شیاردار: دارای یک یا چند شیار برای کاربردهای مونتاژی، آب‌بندی یا عملکردهای خاص.
- شفت رزوه‌دار: دارای رزوه داخلی یا خارجی در بخش‌های مشخص، متناسب با طراحی قطعه.
- شفت بلند و باریک: دارای نسبت طول به قطر بالا که ممکن است هنگام ماشینکاری مستعد خمش و لرزش باشد.
- شفت دارای سطوح دقیق: دارای نشیمنگاه‌ها یا بخش‌هایی که به تلرانس و کیفیت سطح مشخص نیاز دارند.
این دسته‌بندی‌ها لزوماً مستقل از یکدیگر نیستند؛ برای مثال، یک شفت پله‌ای می‌تواند هم‌زمان شیار و رزوه نیز داشته باشد.
مراحل تراشکاری شفت
فرآیند تولید شفت باید بر اساس نقشه فنی، جنس ماده، ابعاد قطعه و الزامات عملکردی برنامه‌ریزی شود. مراحل معمول تولید به شرح زیر است:
- بررسی نقشه فنی: قطرها، طول‌ها، شانه‌ها، شیارها، رزوه‌ها، تلرانس‌ها و الزامات سطح بررسی می‌شوند.
- انتخاب ماده اولیه: جنس و ابعاد میلگرد یا قطعه خام با توجه به کاربرد نهایی و میزان برداشت ماده انتخاب می‌شود.
- برش ماده اولیه: قطعه خام با طول مناسب و در نظر گرفتن اضافه‌طول مورد نیاز برای ماشینکاری آماده می‌شود.
- بستن و تنظیم قطعه: قطعه در سه‌نظام، کولت یا بین مرغک‌ها قرار می‌گیرد؛ روش نگهداری به طول، قطر، شکل و دقت مورد نیاز بستگی دارد.
- تراشکاری خشن: بخش عمده ماده اضافی برداشته می‌شود تا قطعه به ابعاد نزدیک به اندازه نهایی برسد.
- تراشکاری پرداخت: قطرها و سطوح نهایی با توجه به تلرانس و کیفیت سطح مورد نیاز ماشینکاری می‌شوند.
- اجرای جزئیات هندسی: در صورت نیاز، شانه‌ها، شیارها، پخ‌ها و رزوه‌ها ایجاد می‌شوند.
- کنترل ابعادی: قطر، طول، لنگی و سایر ویژگی‌های تعیین‌شده در نقشه اندازه‌گیری می‌شوند.
- عملیات تکمیلی: در صورت نیاز طراحی، عملیات حرارتی، سنگ‌زنی یا سایر فرآیندهای تکمیلی انجام می‌شوند.
ترتیب دقیق این مراحل به طراحی شفت وابسته است. برای مثال، اگر قطعه پس از عملیات حرارتی به سنگ‌زنی نیاز داشته باشد، باید مقدار مناسب برای پرداخت نهایی در برنامه تولید در نظر گرفته شود.
تراشکاری شفت پله‌ای
شفت پله‌ای دارای بخش‌هایی با قطرهای مختلف است که هر بخش ممکن است برای نصب یک قطعه، ایجاد تکیه‌گاه یا انتقال نیرو طراحی شده باشد.
در تولید این شفت‌ها، کنترل قطر هر پله، طول محوری بخش‌ها، زاویه شانه‌ها و موقعیت نسبی سطوح اهمیت دارد. خطا در این ویژگی‌ها ممکن است باعث مشکل در مونتاژ، تغییر موقعیت قطعات متصل یا ایجاد لقی نامناسب شود.
هنگام ماشینکاری شفت پله‌ای، ترتیب عملیات باید به گونه‌ای انتخاب شود که قطعه به‌درستی مهار شود و در مراحل پایانی، امکان دستیابی به ابعاد مورد نیاز وجود داشته باشد.

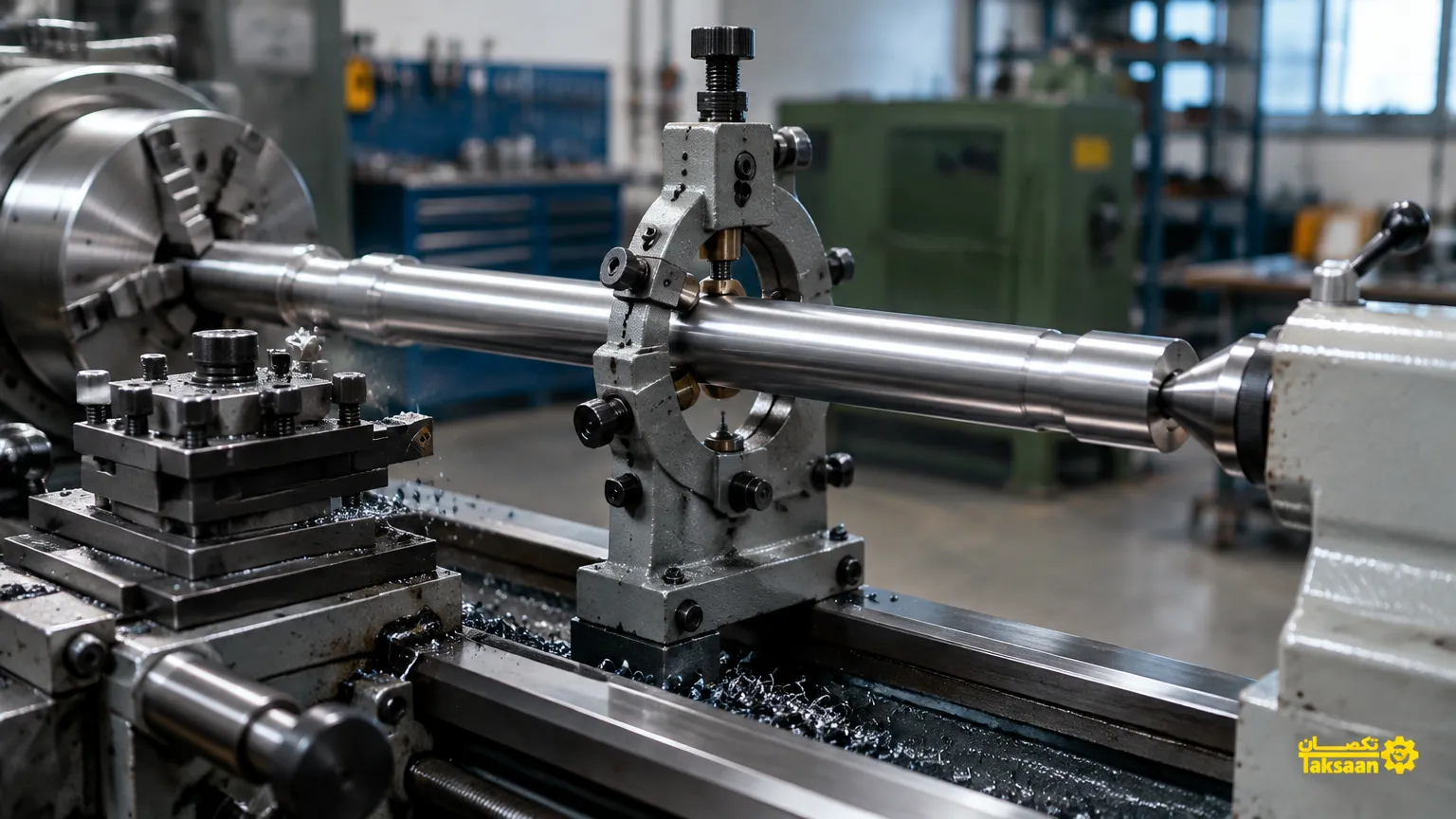

تراشکاری شفت بلند و باریک
شفت‌های بلند و باریک در مقایسه با قطعات کوتاه و ضخیم، بیشتر در معرض خمش، لرزش و انحراف هنگام ماشینکاری قرار دارند. نیروی برش، طول آزاد قطعه، نحوه بستن، جنس ماده و شرایط ابزار می‌توانند بر پایداری فرآیند تأثیر بگذارند.
برای کنترل این مشکلات، ممکن است از مرغک، تکیه‌گاه ثابت یا متحرک، کاهش طول آزاد قطعه، انتخاب ابزار مناسب و تنظیم شرایط برش استفاده شود. روش مناسب باید بر اساس طول، قطر، سرعت دوران و ساختار دستگاه تعیین شود.
اگر شفت بلند در حین تراشکاری بیش از حد منحرف شود، ممکن است قطر در طول قطعه یکنواخت نباشد یا کیفیت سطح کاهش پیدا کند. بنابراین روش مهار و پشتیبانی قطعه باید پیش از شروع تولید بررسی شود.
تراشکاری شفت شیاردار و رزوه‌دار
برخی شفت‌ها علاوه بر سطوح استوانه‌ای، به شیار یا رزوه نیز نیاز دارند. شیارها ممکن است برای نصب خار، حلقه نگهدارنده، آب‌بند یا کاربردهای خاص طراحی شوند. رزوه‌ها نیز برای اتصال یا تنظیم موقعیت قطعات به کار می‌روند.
ابعاد و موقعیت شیار باید مطابق نقشه باشد؛ زیرا عرض، عمق و فاصله آن از شانه‌ها می‌تواند بر عملکرد قطعه تأثیر بگذارد. در رزوه‌تراشی نیز قطر، گام، شکل رزوه و تلرانس مورد نیاز باید مشخص باشند.
اگر طراحی قطعه شامل چند عملیات متفاوت باشد، لازم است ترتیب اجرای آنها طوری انتخاب شود که به سطوح نهایی آسیب وارد نشود و اندازه‌های حساس قابل کنترل باقی بمانند.
انتخاب جنس مناسب برای تولید شفت
انتخاب ماده اولیه به بارگذاری، گشتاور، شرایط کاری، مقاومت به سایش، خوردگی، دما و الزامات طراحی بستگی دارد. فولادهای کربنی و آلیاژی در بسیاری از کاربردهای صنعتی استفاده می‌شوند؛ در شرایط خاص ممکن است فولاد زنگ‌نزن یا مواد دیگری نیز مناسب باشند.
جنس ماده بر نیروی برش، انتخاب ابزار، سرعت برش، عمر ابزار و کیفیت سطح تأثیر می‌گذارد. بنابراین نمی‌توان یک مجموعه پارامتر ماشینکاری را برای تمام جنس‌ها و ابعاد شفت به کار برد.
در صورت نیاز به استحکام یا سختی مشخص، باید شرایط عملیات حرارتی و تأثیر آن بر ابعاد قطعه نیز در برنامه تولید لحاظ شود.
انتخاب ابزار در تراشکاری شفت
ابزار مورد استفاده باید با جنس قطعه، نوع عملیات، وضعیت ماشین و کیفیت مورد انتظار سازگار باشد. در تولید شفت، ممکن است از ابزارهای روتراشی، شانه‌تراشی، شیارزنی، رزوه‌تراشی و پخ‌زنی استفاده شود.
در انتخاب ابزار باید به هندسه تیغچه، جنس و پوشش ابزار، نحوه تخلیه براده، دسترسی به سطح و میزان صلبیت مجموعه ابزار توجه کرد.
ابزار نامناسب یا فرسوده می‌تواند موجب لرزش، افزایش زبری سطح، تغییر ابعاد یا ایجاد عیب در سطح قطعه شود. به همین دلیل، وضعیت ابزار باید در طول تولید کنترل شود.
تفاوت تراشکاری خشن و پرداخت شفت
تراشکاری خشن برای برداشتن بخش عمده ماده اضافی و نزدیک شدن به ابعاد نهایی انجام می‌شود. در این مرحله، بهره‌وری برداشت ماده اهمیت دارد؛ البته پایداری فرآیند و سلامت قطعه نیز باید حفظ شوند.
در تراشکاری پرداخت، هدف دستیابی به قطر نهایی، تلرانس و کیفیت سطح مورد نیاز است. انتخاب پارامترهای برش، ابزار و مقدار ماده باقی‌مانده برای پرداخت باید با توجه به جنس قطعه و مشخصات نقشه انجام شود.
برای قطعاتی که به دقت یا کیفیت سطح بالاتری نیاز دارند، ممکن است تراشکاری به‌تنهایی کافی نباشد و فرآیندهایی مانند سنگ‌زنی نیز در نظر گرفته شوند.
تلرانس ابعادی در تراشکاری شفت
تلرانس ابعادی محدوده مجاز تغییرات یک اندازه نسبت به مقدار تعیین‌شده در نقشه است. در شفت‌ها، قطر برخی بخش‌ها ممکن است با توجه به نوع اتصال و عملکرد قطعه به تلرانس مشخصی نیاز داشته باشد.
برای مثال، قطر نشیمنگاه بلبرینگ یا محل اتصال کوپلینگ ممکن است اهمیت بیشتری نسبت به یک سطح غیرعملکردی داشته باشد. بنابراین همه سطوح شفت لزوماً به یک سطح دقت نیاز ندارند.
تلرانس‌ها باید از نقشه فنی یا الزامات طراحی استخراج شوند. تعیین تلرانس بیش از حد سخت‌گیرانه، بدون نیاز عملکردی، می‌تواند هزینه و زمان تولید را افزایش دهد.
هم‌محوری و لنگی شفت
در بسیاری از شفت‌ها، رابطه هندسی بین سطوح مختلف اهمیت زیادی دارد. اگر چند نشیمنگاه یا قطر عملکردی باید حول یک محور مشترک قرار گیرند، لازم است این الزام در نقشه به‌روشنی تعریف شود.
لنگی به تغییر موقعیت سطح هنگام چرخش قطعه نسبت به مبنای اندازه‌گیری اشاره دارد. مقدار مجاز لنگی و روش کنترل آن باید مطابق نقشه و الزامات کاربرد تعیین شود.
نحوه بستن قطعه، کیفیت سطوح مرجع، دقت دستگاه، ترتیب عملیات و تنظیم مجدد قطعه می‌توانند بر نتیجه تأثیر بگذارند. برای اندازه‌گیری دقیق، روش و ابزار کنترل باید با ویژگی مورد ارزیابی سازگار باشند.
زبری سطح شفت و اهمیت آن
زبری سطح بیانگر ناهمواری‌های ریز سطح ماشینکاری‌شده است. میزان زبری مورد نیاز به عملکرد شفت بستگی دارد؛ برای مثال، سطوح تماس، نشیمنگاه‌ها و بخش‌هایی که با آب‌بند کار می‌کنند ممکن است به الزامات سطحی متفاوتی نیاز داشته باشند.
جنس و وضعیت ابزار، سرعت برش، پیشروی، لرزش، شرایط خنک‌کاری و پایداری دستگاه از عوامل مؤثر بر کیفیت سطح هستند.
اگر نقشه مقدار مشخصی برای زبری سطح تعیین کرده باشد، باید اندازه‌گیری با روش و دستگاه مناسب انجام شود. ظاهر سطح به‌تنهایی برای تأیید مقدار زبری کافی نیست.

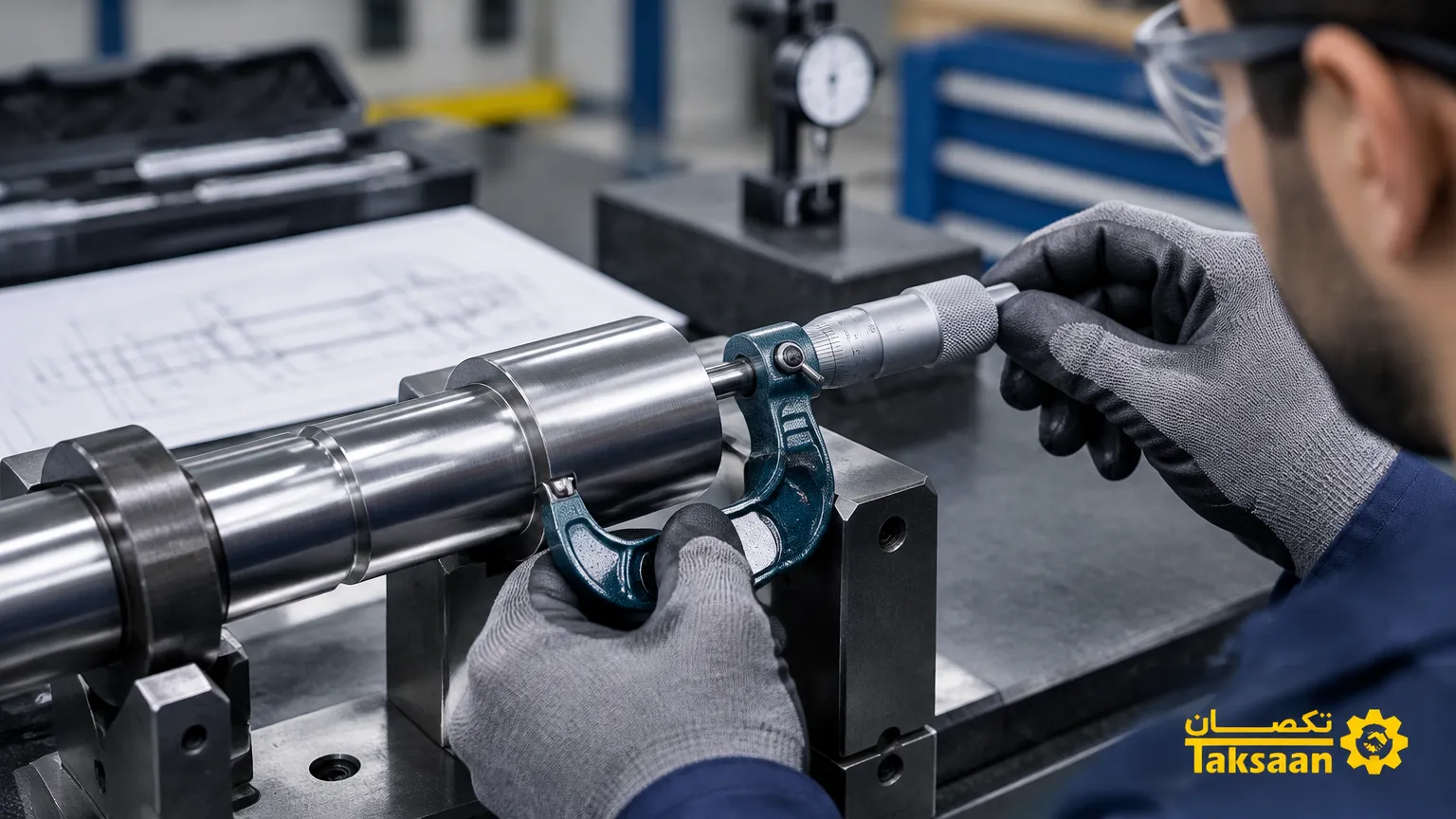

کنترل کیفیت شفت پس از ماشینکاری
کنترل کیفیت باید متناسب با مشخصات نقشه و اهمیت عملکردی قطعه انجام شود. بررسی‌های متداول ممکن است شامل موارد زیر باشند:
- اندازه‌گیری قطر بخش‌های مختلف شفت
- کنترل طول کلی و طول پله‌ها
- بررسی شیارها، پخ‌ها و رزوه‌ها
- اندازه‌گیری لنگی یا سایر مشخصات هندسی در صورت الزام
- بررسی زبری سطح در سطوح تعیین‌شده
- بازرسی چشمی برای شناسایی آسیب یا عیوب سطحی
- کنترل ویژگی‌های تکمیلی پس از عملیات حرارتی یا سنگ‌زنی، در صورت وجود
کولیس، میکرومتر، ساعت اندازه‌گیری، گیج رزوه و دستگاه زبری‌سنج از جمله ابزارهایی هستند که بسته به نوع اندازه و سطح دقت مورد نیاز استفاده می‌شوند. انتخاب ابزار کنترل باید بر اساس ویژگی مورد اندازه‌گیری و دقت لازم انجام شود.
خطاهای رایج در تراشکاری شفت
برخی از مشکلات رایج در تولید شفت عبارت‌اند از:
- تغییر قطر در طول قطعه: ممکن است ناشی از خمش، تنظیم نامناسب، سایش ابزار یا شرایط ناپایدار ماشینکاری باشد.
- لرزش و ایجاد آثار نامطلوب روی سطح: می‌تواند به صلبیت ناکافی، طول آزاد زیاد، ابزار نامناسب یا پارامترهای برش مرتبط باشد.
- خطا در طول پله‌ها: ممکن است در اثر تنظیم نامناسب مبنا یا خطای اجرای برنامه ایجاد شود.
- لنگی بیش از حد مجاز: می‌تواند به نحوه بستن، تنظیم مجدد، دقت دستگاه یا ترتیب عملیات مربوط باشد.
- کیفیت نامناسب رزوه: ممکن است ناشی از انتخاب ابزار، برنامه، پارامترهای ماشینکاری یا کنترل نامناسب باشد.
- آسیب سطحی: می‌تواند هنگام ماشینکاری، جابه‌جایی، بستن یا عملیات تکمیلی رخ دهد.
برای تشخیص علت اصلی، باید شرایط فرآیند و نتایج اندازه‌گیری بررسی شوند. تغییر تصادفی پارامترها بدون شناسایی علت، ممکن است مشکل را برطرف نکند یا عیب دیگری ایجاد کند.
تراشکاری شفت با دستگاه CNC (سی ان سی)
تراشکاری شفت با دستگاه CNC (سی ان سی) امکان اجرای برنامه‌ریزی‌شده عملیات و تکرار فرآیند را فراهم می‌کند. این روش برای تولید شفت‌های ساده و پله‌ای، قطعات رزوه‌دار و بسیاری از قطعاتی که به تکرارپذیری نیاز دارند، قابل استفاده است.
قابلیت‌های مورد نیاز دستگاه به هندسه شفت بستگی دارند. برخی قطعات با دستگاه دو محور تولید می‌شوند، در حالی که شفت‌های دارای ویژگی‌های جانبی یا عملیات پیچیده‌تر ممکن است به ابزارهای موتوردار یا قابلیت‌های دیگر نیاز داشته باشند.
برای آشنایی بیشتر با قابلیت‌ها و محدودیت‌های این فناوری، مقاله «تراشکاری CNC (سی ان سی) چیست؟ فرآیند، مزایا، کاربردها و محدودیت‌ها» را مطالعه کنید.
عوامل مؤثر بر هزینه تراشکاری شفت
هزینه تولید شفت به مجموعه‌ای از عوامل فنی و اجرایی وابسته است و صرفاً از روی طول یا قطر قطعه قابل تعیین نیست.
- جنس و ابعاد ماده اولیه
- پیچیدگی هندسه و تعداد پله‌ها
- تعداد شیارها، رزوه‌ها و ویژگی‌های جانبی
- تلرانس‌ها و الزامات زبری سطح
- تعداد قطعات مورد سفارش
- زمان آماده‌سازی و برنامه‌نویسی دستگاه
- نیاز به عملیات حرارتی، سنگ‌زنی یا فرآیندهای تکمیلی
- میزان کنترل کیفیت و مستندات مورد نیاز
برای مقایسه پیشنهادهای قیمت، بهتر است نقشه، جنس ماده، تعداد قطعات و الزامات کیفی به‌صورت یکسان در اختیار تأمین‌کنندگان قرار گیرد.
برای سفارش تراشکاری شفت چه اطلاعاتی لازم است؟
برای بررسی فنی و برآورد هزینه، بهتر است اطلاعات زیر را آماده کنید:
- نقشه فنی دارای ابعاد و تلرانس‌ها
- مدل سه‌بعدی، در صورت وجود
- جنس و مشخصات ماده اولیه
- تعداد قطعات مورد نیاز
- الزامات هم‌محوری، لنگی و زبری سطح
- مشخصات شیارها و رزوه‌ها
- نیاز به عملیات حرارتی یا پرداخت نهایی
- زمان مورد انتظار تحویل
- الزامات بازرسی یا ارائه گزارش اندازه‌گیری، در صورت نیاز
هرچه اطلاعات فنی کامل‌تر باشد، ارزیابی روش تولید و مقایسه پیشنهادهای تأمین‌کنندگان دقیق‌تر خواهد بود.
چگونه تأمین‌کننده مناسب تراشکاری شفت را انتخاب کنیم؟
انتخاب تأمین‌کننده باید بر اساس نیاز واقعی قطعه انجام شود. نوع دستگاه به‌تنهایی تضمین‌کننده کیفیت نیست؛ تجربه ماشینکاری قطعات مشابه، توانایی کنترل ابعاد، تجهیزات اندازه‌گیری، کیفیت ابزارها و امکان انجام عملیات تکمیلی نیز اهمیت دارند.
پیش از سفارش، بررسی کنید که تأمین‌کننده توانایی ساخت قطعه مطابق نقشه و کنترل ویژگی‌های حساس آن را داشته باشد. در صورت نیاز به تیراژ بالا، ظرفیت تولید و توانایی حفظ کیفیت در طول فرآیند نیز باید ارزیابی شود.
برای بررسی گزینه‌های مرتبط، می‌توانید به دسته‌بندی تراشکاری در تکصان مراجعه کنید و متناسب با مشخصات پروژه، تأمین‌کنندگان و خدمات موجود را بررسی کنید.
مقالات مرتبط با تراشکاری شفت
- تراشکاری چیست؟ | انواع تراشکاری، فرآیند، دستگاه‌ها و خدمات
- انواع عملیات تراشکاری؛ روتراشی، پیشانی‌تراشی، شیارزنی و رزوه‌تراشی
- مراحل انجام تراشکاری؛ از نقشه فنی تا تولید قطعه
- تراشکاری CNC (سی ان سی) چیست؟ فرآیند، مزایا، کاربردها و محدودیت‌ها
- تراشکاری بوش؛ روش تولید و نکات فنی
سؤالات متداول
تراشکاری شفت چیست؟
تراشکاری شفت فرآیند ماشینکاری برای تولید یا اصلاح سطوح استوانه‌ای، پله‌ها و سایر ویژگی‌های محورهای مکانیکی است که با برداشتن کنترل‌شده ماده، ابعاد و کیفیت سطح مورد نیاز را ایجاد می‌کند.
برای تراشکاری شفت از چه دستگاهی استفاده می‌شود؟
بسته به شکل قطعه، تعداد تولید و دقت مورد نیاز، می‌توان از دستگاه تراش معمولی یا تراش CNC (سی ان سی) استفاده کرد. قطعات پیچیده‌تر ممکن است به قابلیت‌های اضافی دستگاه نیاز داشته باشند.
مهم‌ترین معیارهای کیفیت شفت چیست؟
قطر و طول، تلرانس‌های ابعادی، لنگی، رابطه هندسی سطوح، زبری سطح و کیفیت ویژگی‌هایی مانند شیار و رزوه از معیارهای مهم هستند. معیارهای ضروری باید از نقشه و الزامات عملکردی قطعه استخراج شوند.
چرا شفت هنگام تراشکاری دچار لرزش می‌شود؟
طول آزاد زیاد، صلبیت ناکافی، نحوه نامناسب بستن قطعه، ابزار نامناسب یا پارامترهای برش نامتناسب می‌توانند موجب لرزش شوند. تشخیص علت به بررسی شرایط واقعی ماشینکاری نیاز دارد.
آیا تمام شفت‌ها به سنگ‌زنی نیاز دارند؟
خیر. نیاز به سنگ‌زنی به تلرانس، زبری سطح، جنس ماده و الزامات عملکردی بستگی دارد. در بسیاری از قطعات، تراشکاری می‌تواند مشخصات مورد نیاز را تأمین کند؛ در برخی قطعات دقیق یا سخت‌کاری‌شده، عملیات تکمیلی لازم است.
برای محاسبه هزینه تراشکاری شفت چه اطلاعاتی لازم است؟
نقشه فنی، جنس ماده، ابعاد، تعداد سفارش، تلرانس‌ها، زبری سطح و عملیات تکمیلی از مهم‌ترین اطلاعات مورد نیاز برای برآورد هزینه هستند.
جمع‌بندی
تراشکاری شفت فرآیندی مهم در تولید قطعات مورد استفاده در ماشین‌آلات و تجهیزات صنعتی است. کیفیت نهایی آن به طراحی قطعه، انتخاب ماده، روش بستن، ابزار، پارامترهای ماشینکاری و کنترل کیفیت وابسته است.
در شفت‌های پله‌ای، بلند، شیاردار یا رزوه‌دار، توجه به هندسه و ویژگی‌های عملکردی اهمیت بیشتری پیدا می‌کند. همچنین تلرانس، لنگی و زبری سطح باید متناسب با نیاز واقعی قطعه تعریف و کنترل شوند.
برای سفارش موفق، نقشه فنی و الزامات کیفی را به‌طور کامل مشخص کنید و تأمین‌کننده‌ای انتخاب کنید که توانایی تولید و کنترل قطعه مطابق این مشخصات را داشته باشد.
