تراشکاری بوش چیست؟
تراشکاری بوش یکی از فرآیندهای ماشین‌کاری قطعات استوانه‌ای است که در آن سطوح داخلی و خارجی قطعه با هدف دستیابی به ابعاد، شکل هندسی و کیفیت سطح موردنیاز تولید یا اصلاح می‌شوند. بوش معمولاً قطعه‌ای استوانه‌ای یا غلاف‌مانند با یک سوراخ مرکزی است که برای هدایت حرکت، کاهش سایش، ایجاد فاصله کنترل‌شده یا محافظت از قطعات دیگر به کار می‌رود.
کیفیت ساخت بوش تنها به قطر بیرونی آن وابسته نیست. قطر داخلی، ضخامت دیواره، هم‌محوری سوراخ و سطح خارجی، طول قطعه و کیفیت سطح تماس نیز ممکن است بر عملکرد نهایی تأثیر مستقیم بگذارند. به همین دلیل، روش تولید باید براساس نقشه فنی، جنس قطعه، نوع مونتاژ و شرایط کاری انتخاب شود.
برای آشنایی با اصول عمومی این فرآیند، می‌توانید راهنمای جامع تراشکاری را مطالعه کنید.
بوش صنعتی چیست و چه کاربردی دارد؟
بوش قطعه‌ای واسط است که در مجموعه‌های مکانیکی برای ایجاد سطح تماس مناسب، هدایت قطعه متحرک، کاهش اصطکاک، جبران اختلاف ابعادی یا محافظت از بدنه اصلی استفاده می‌شود. بسته به طراحی، بوش ممکن است ثابت باشد یا با قطعه‌ای دیگر در تماس حرکتی قرار گیرد.
کاربردهای متداول بوش عبارت‌اند از:
- ایجاد سطح لغزشی یا تکیه‌گاه برای محور و شفت
- محافظت از سوراخ قطعات در برابر سایش
- استفاده در ماشین‌آلات صنعتی، تجهیزات انتقال قدرت و مجموعه‌های مکانیکی
- تنظیم فاصله و موقعیت قطعات در مونتاژ
- استفاده در تجهیزات هیدرولیکی، پنوماتیکی و سامانه‌های حرکتی، متناسب با طراحی
جنس، ساختار و دقت موردنیاز بوش به بار، سرعت حرکت، روانکاری، دما، محیط کاری و نوع اتصال آن بستگی دارد. بنابراین، نمی‌توان برای همه بوش‌ها یک روش تولید یا یک تلرانس یکسان در نظر گرفت.

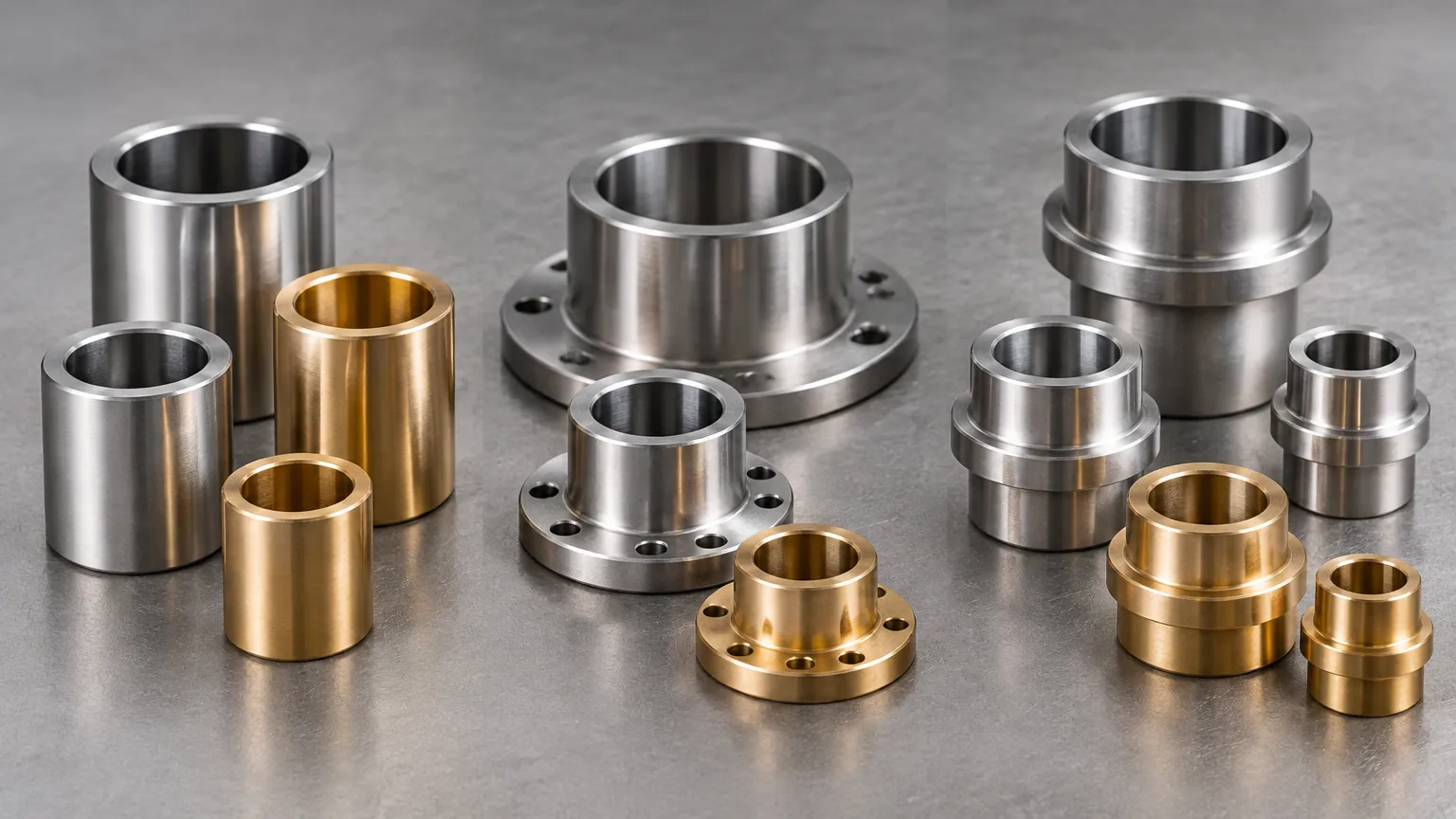

انواع بوش از نظر ساختار و کاربرد
بوش ساده استوانه‌ای
این نوع بوش معمولاً سطح داخلی و خارجی استوانه‌ای دارد و در کاربردهایی استفاده می‌شود که به یک غلاف ساده با ابعاد مشخص نیاز است. تراشکاری قطر داخلی و خارجی، پیشانی‌تراشی و پخ‌زنی از عملیات رایج در تولید آن هستند.
بوش فلنج‌دار
بوش فلنج‌دار در یک سمت یا بخش مشخص دارای لبه برجسته است. فلنج می‌تواند برای تعیین موقعیت محوری یا ایجاد سطح تکیه‌گاه به کار رود. در تولید این قطعه، علاوه بر قطرها، ضخامت فلنج، عمودبودن سطح آن و موقعیت فلنج نسبت به سوراخ اهمیت دارد.
بوش پله‌ای
در بوش پله‌ای، قطر خارجی یا داخلی در طول قطعه تغییر می‌کند. محل تغییر قطر، طول هر پله و شعاع یا پخ اتصال باید مطابق نقشه ساخته شود؛ زیرا خطا در این قسمت‌ها ممکن است باعث اختلال در مونتاژ شود.
بوش شیاردار یا رزوه‌دار
برخی بوش‌ها دارای شیار، رزوه داخلی یا خارجی یا ویژگی‌های هندسی تکمیلی هستند. این جزئیات ممکن است برای قفل‌شدن، عبور سیال، نگهداری روانکار یا اتصال به قطعه دیگر طراحی شده باشند. نوع عملیات و ترتیب اجرای آن‌ها باید با توجه به شکل قطعه و ابزار قابل‌دسترسی تعیین شود.

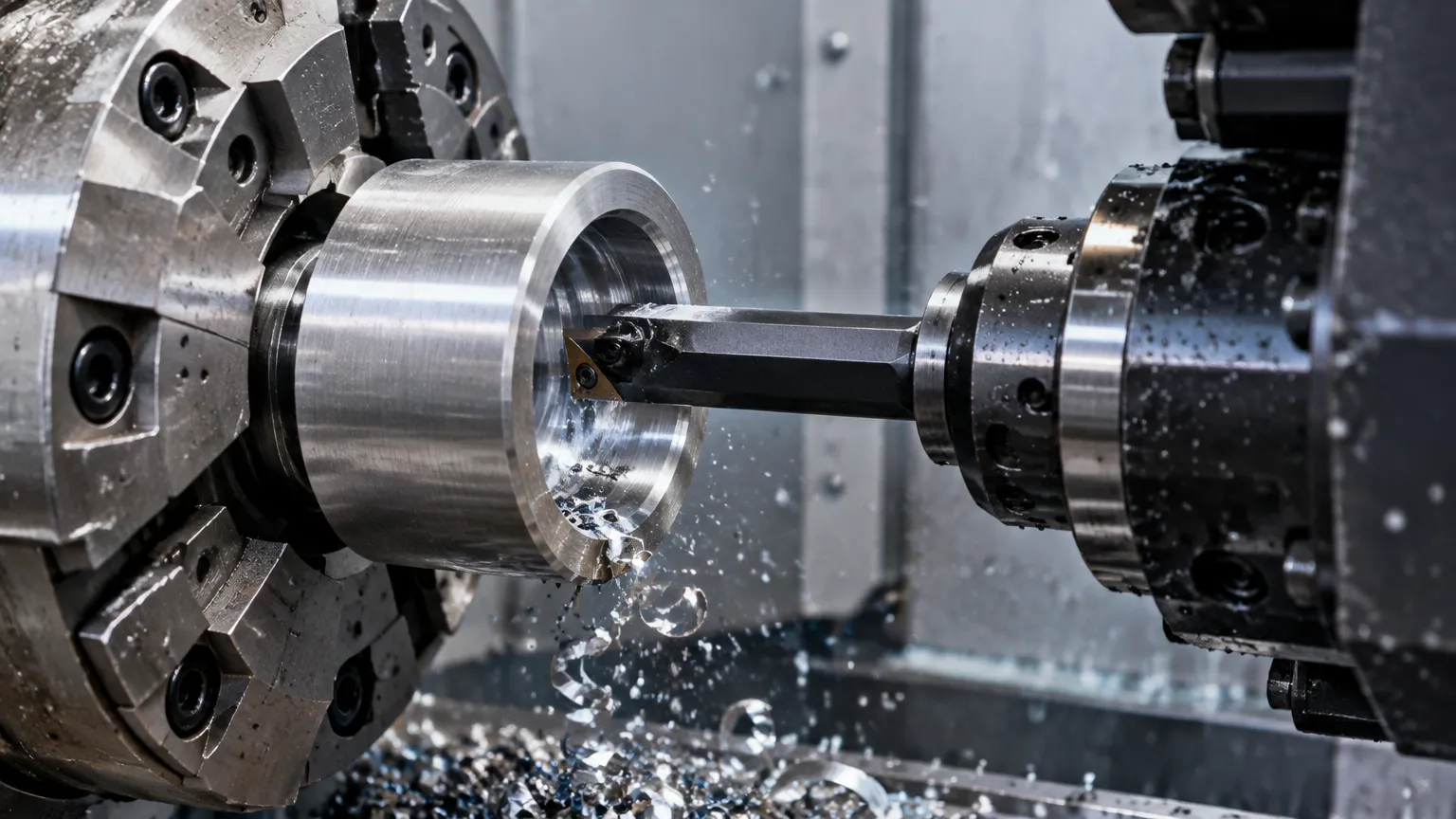

مراحل تراشکاری بوش
۱. بررسی نقشه فنی
پیش از شروع ماشین‌کاری باید قطر داخلی و خارجی، طول، ضخامت دیواره، پله‌ها، شیارها، پخ‌ها، تلرانس‌ها، زبری سطح و مشخصات جنس بررسی شوند. همچنین لازم است نوع اتصال بوش به قطعه مقابل، مانند اتصال پرسی یا لغزشی، مشخص باشد.
۲. انتخاب ماده اولیه
ماده اولیه ممکن است میلگرد، لوله، قطعه برش‌خورده یا نیمه‌ساخته‌ای با ابعاد مناسب باشد. انتخاب آن به جنس، قطر، ضخامت دیواره، تیراژ و میزان باربرداری بستگی دارد. استفاده از لوله یا قطعه‌ای که سوراخ اولیه دارد می‌تواند در برخی شرایط مقدار باربرداری و زمان تولید را کاهش دهد؛ البته کیفیت و تلرانس ماده اولیه نیز باید بررسی شود.
۳. برش و آماده‌سازی قطعه خام
قطعه خام با درنظرگرفتن اضافه‌ماشین‌کاری لازم بریده می‌شود. طول اولیه باید امکان پیشانی‌تراشی و رسیدن به طول نهایی را فراهم کند. همچنین باید روش بستن قطعه به‌گونه‌ای انتخاب شود که از تغییر شکل، لرزش یا آسیب به سطح جلوگیری کند.
۴. تراشکاری سطح خارجی
در این مرحله قطر خارجی و در صورت نیاز پله‌ها و سطوح تکیه‌گاهی ایجاد می‌شوند. در قطعاتی که دقت ابعادی یا کیفیت سطح بالایی لازم دارند، معمولاً باربرداری اولیه و پرداخت نهایی به‌صورت مراحل جداگانه برنامه‌ریزی می‌شوند.
۵. ایجاد یا پرداخت سوراخ داخلی
سوراخ داخلی ممکن است از قبل در ماده اولیه وجود داشته باشد یا با سوراخ‌کاری ایجاد شود. برای دستیابی به قطر و کیفیت سطح موردنیاز، بسته به شرایط می‌توان از بورینگ، برقوکاری یا روش‌های تکمیلی مناسب استفاده کرد. انتخاب روش به قطر، عمق سوراخ، جنس قطعه، میزان دقت و وضعیت اولیه سوراخ وابسته است.
۶. پیشانی‌تراشی و تکمیل جزئیات
طول نهایی، سطوح انتهایی، پخ‌ها، شیارها و سایر ویژگی‌های نقشه تکمیل می‌شوند. اگر بوش فلنج‌دار یا پله‌ای باشد، ابعاد این قسمت‌ها نیز باید کنترل شوند.
۷. پرداخت نهایی و کنترل کیفیت
پس از ماشین‌کاری، پلیسه‌ها برطرف می‌شوند و ابعاد اصلی، کیفیت سطوح و ویژگی‌های هندسی موردنیاز اندازه‌گیری می‌شوند. روش اندازه‌گیری باید متناسب با تلرانس و هندسه قطعه باشد. در صورت نیاز، تمیزکاری و حفاظت سطحی نیز پیش از تحویل انجام می‌شود.
تراشکاری بوش با دستگاه CNC
دستگاه تراش CNC (سی ان سی) برای تولید بوش‌هایی که به تکرارپذیری ابعادی، تیراژ مشخص یا اجرای چند ویژگی هندسی نیاز دارند، گزینه مناسبی است. برنامه‌ریزی کنترل‌شده حرکت ابزار می‌تواند اجرای قطرها، پله‌ها، شیارها و پخ‌ها را در فرآیندی منظم‌تر امکان‌پذیر کند.
با این حال، استفاده از CNC به‌تنهایی تضمین‌کننده کیفیت نهایی نیست. انتخاب ابزار، شرایط برش، نحوه مهار قطعه، وضعیت ماشین، کنترل حرارت و روش بازرسی همچنان اهمیت دارند. برای آشنایی بیشتر با قابلیت‌ها و محدودیت‌های این روش، مقاله تراشکاری CNC (سی ان سی) چیست؟ را ببینید.
تلرانس ابعادی در تراشکاری بوش
تلرانس ابعادی محدوده مجاز تغییر اندازه نسبت به مقدار تعیین‌شده در نقشه است. در بوش‌ها، کنترل قطر داخلی و خارجی معمولاً اهمیت زیادی دارد؛ زیرا این ابعاد می‌توانند نوع اتصال، میزان لقی یا تداخل و نحوه عملکرد مجموعه را تعیین کنند.
تلرانس موردنیاز باید از نقشه فنی یا الزامات طراحی استخراج شود. تعیین یک مقدار عمومی برای تمام بوش‌ها درست نیست؛ زیرا بوشی که در یک اتصال پرسی نصب می‌شود ممکن است به الزامات متفاوتی از بوشی نیاز داشته باشد که باید حرکت لغزشی آزاد داشته باشد.
هنگام تعیین یا بررسی تلرانس‌ها، این موارد را در نظر بگیرید:
- قطر داخلی و خارجی و طول نهایی قطعه
- نوع اتصال با محور یا محفظه مقابل
- جنس بوش و قطعه مقابل و رفتار آن‌ها در شرایط کاری
- تغییرات احتمالی ابعاد در اثر دما، بار یا عملیات تکمیلی
- توانایی فرآیند تولید و روش اندازه‌گیری برای دستیابی به تلرانس تعیین‌شده
تلرانس بیش‌ازحد محدود، بدون نیاز عملکردی، می‌تواند هزینه تولید و بازرسی را افزایش دهد. از طرف دیگر، تلرانس نامناسب ممکن است موجب لقی ناخواسته، دشواری مونتاژ یا عملکرد نامطلوب شود.
هم‌محوری و گردی سوراخ داخلی
در بسیاری از بوش‌ها، رابطه هندسی بین سوراخ داخلی و سطح خارجی به‌اندازه قطرهای اسمی اهمیت دارد. اگر این سطوح نسبت به یکدیگر هم‌محور نباشند، ضخامت دیواره ممکن است یکنواخت نباشد و قطعه پس از نصب عملکرد موردانتظار را نداشته باشد.
گردی سوراخ نیز باید متناسب با کاربرد کنترل شود. خطای گردی یا تغییر شکل ناشی از بستن قطعه می‌تواند باعث شود اندازه‌گیری در یک نقطه، وضعیت واقعی سطح را به‌درستی نشان ندهد. در قطعات حساس، روش مهار، ترتیب عملیات و ابزار اندازه‌گیری باید با دقت انتخاب شوند.
زبری سطح داخلی و خارجی بوش
زبری سطح مشخص می‌کند که سطح ماشین‌کاری‌شده چه میزان ناهمواری دارد. اهمیت آن به نوع تماس و عملکرد قطعه وابسته است. برای مثال، سطح داخلی بوشی که با محور در تماس حرکتی است ممکن است به کیفیت سطح متفاوتی از سطح خارجی یک بوش فاصله‌گذار نیاز داشته باشد.
مقدار زبری موردنیاز باید از نقشه یا مشخصات عملکردی استخراج شود. انتخاب ابزار مناسب، وضعیت لبه برنده، شرایط برش، پایداری قطعه و عملیات پرداخت از عوامل مؤثر بر نتیجه هستند. ظاهر صاف قطعه به‌تنهایی جایگزین اندازه‌گیری زبری در کاربردهای حساس نیست.
انتخاب جنس مناسب برای بوش
جنس بوش باید با بار، سرعت نسبی حرکت، شرایط روانکاری، دما، خوردگی و جنس قطعه مقابل سازگار باشد. برخی بوش‌ها از فولادها و آلیاژهای فلزی ساخته می‌شوند و در کاربردهای دیگر ممکن است برنز، برنج، چدن یا مواد مهندسی غیرفلزی مناسب باشند. این مواد جایگزین مستقیم یکدیگر نیستند و انتخاب نهایی باید براساس الزامات طراحی انجام شود.
در انتخاب ماده اولیه، علاوه بر خواص مکانیکی، ماشین‌کاری‌پذیری، دسترسی، وضعیت عملیات حرارتی و نیاز احتمالی به پوشش یا پرداخت سطح نیز باید بررسی شود.
خطاهای رایج در تولید بوش
- اشتباه در قطر داخلی: ممکن است باعث لقی بیش‌ازحد یا دشواری در مونتاژ شود.
- ناهم‌محوری سطوح: می‌تواند ضخامت دیواره و عملکرد بوش را تحت تأثیر قرار دهد.
- تغییر شکل هنگام بستن: به‌ویژه در بوش‌های نازک‌دیواره ممکن است ابعاد یا گردی قطعه را تغییر دهد.
- پلیسه در لبه‌ها یا سوراخ: ممکن است مونتاژ را دشوار کند یا به سطح قطعه مقابل آسیب بزند.
- انتخاب نامناسب زبری سطح: ممکن است بر اصطکاک، سایش یا عملکرد تماس اثر بگذارد.
- نادیده‌گرفتن شرایط مونتاژ: ساخت ابعاد بدون توجه به نوع اتصال و قطعه مقابل می‌تواند به محصولی منجر شود که با وجود تطابق با بعضی ابعاد، عملکرد مناسبی ندارد.
کنترل کیفیت بوش تراشکاری‌شده
برنامه کنترل کیفیت باید براساس نقشه و میزان حساسیت قطعه تنظیم شود. بسته به نیاز، بازرسی می‌تواند شامل اندازه‌گیری قطر داخلی و خارجی، طول، ضخامت دیواره، ابعاد پله و فلنج، کیفیت لبه‌ها، زبری سطح و ویژگی‌های هندسی باشد.
برای اندازه‌گیری می‌توان از ابزارهایی مانند میکرومتر، کولیس، ساعت اندازه‌گیری و ابزارهای سنجش قطر داخلی استفاده کرد. در تلرانس‌های حساس، انتخاب ابزار مناسب، کالیبراسیون، شرایط اندازه‌گیری و مهارت اپراتور اهمیت دارد. ابزار دقیق باید متناسب با محدوده اندازه‌گیری و دقت موردنیاز انتخاب شود.
چه عواملی بر هزینه تراشکاری بوش تأثیر می‌گذارند؟
- جنس، ابعاد و قیمت ماده اولیه
- قطر داخلی و خارجی، ضخامت دیواره و طول قطعه
- تعداد پله‌ها، شیارها، رزوه‌ها و ویژگی‌های خاص
- تلرانس‌های ابعادی و هندسی و زبری سطح موردنیاز
- نیاز به سوراخ‌کاری، بورینگ، برقوکاری یا عملیات تکمیلی
- تیراژ سفارش، زمان آماده‌سازی و میزان باربرداری
- نیاز به عملیات حرارتی، پوشش، بازرسی ویژه یا مستندات کنترل کیفیت
برای برآورد دقیق هزینه، بهتر است نقشه فنی، جنس، تعداد، تلرانس‌های مهم و شرایط تحویل در اختیار تولیدکننده قرار گیرد. این اطلاعات از تخمین‌های مبهم جلوگیری می‌کنند و امکان مقایسه پیشنهادهای فنی و مالی را فراهم می‌سازند.
برای سفارش ساخت بوش چه اطلاعاتی لازم است؟
برای دریافت پیشنهاد دقیق، بهتر است اطلاعات زیر آماده باشد:
- نقشه فنی یا تصویر اندازه‌گذاری‌شده قطعه
- جنس و وضعیت ماده اولیه، در صورت مشخص‌بودن
- قطر داخلی، قطر خارجی، طول و ضخامت دیواره
- تلرانس‌های مهم، زبری سطح و الزامات هندسی
- نوع اتصال و شرایط عملکردی بوش
- تعداد موردنیاز و برنامه تحویل
- نیاز به عملیات حرارتی، پوشش یا گزارش کنترل کیفیت
اگر نقشه کامل در دسترس نیست، ارائه ابعاد اصلی و توضیح کاربرد قطعه می‌تواند نقطه شروع مناسبی باشد؛ بااین‌حال، برای قطعات حساس بهتر است مشخصات نهایی پیش از تولید تأیید شوند.
چگونه تأمین‌کننده مناسب برای تراشکاری بوش انتخاب کنیم؟
هنگام انتخاب تولیدکننده، تنها قیمت را مقایسه نکنید. تجربه ساخت قطعات مشابه، توانایی ماشین‌کاری قطر داخلی، تجهیزات اندازه‌گیری، امکان کنترل تلرانس‌های موردنیاز، کیفیت مستندات و پایبندی به زمان تحویل نیز اهمیت دارند.
برای بررسی گزینه‌های مرتبط با ساخت قطعات تراشکاری‌شده، می‌توانید دسته‌بندی تراشکاری در تکصان را مشاهده کنید و متناسب با نقشه و نیاز فنی خود، خدمات و تأمین‌کنندگان مرتبط را بررسی کنید.
مقالات مرتبط
- انواع عملیات تراشکاری؛ روتراشی، پیشانی‌تراشی، شیارزنی و رزوه‌تراشی
- مراحل انجام تراشکاری؛ از نقشه فنی تا تولید قطعه
- تراشکاری شفت؛ فرآیند، دقت، ابزارها و نکات تولید
- تراشکاری CNC (سی ان سی) چیست؟ فرآیند، مزایا، کاربردها و محدودیت‌ها
سؤالات متداول درباره تراشکاری بوش
آیا همه بوش‌ها با روش تراشکاری تولید می‌شوند؟
خیر. روش تولید به جنس، شکل، تیراژ و الزامات عملکردی بستگی دارد. تراشکاری برای بسیاری از بوش‌های استوانه‌ای مناسب است، اما ممکن است تولید برخی قطعات به روش‌ها یا عملیات تکمیلی دیگری نیاز داشته باشد.
برای تعیین تلرانس قطر داخلی بوش چه نکته‌ای مهم است؟
نوع اتصال و عملکرد قطعه باید مشخص باشد. اتصال پرسی، اتصال لغزشی و کاربردهای دارای نیازهای ویژه می‌توانند به تلرانس‌های متفاوتی نیاز داشته باشند؛ بنابراین مقدار تلرانس باید براساس نقشه و طراحی تعیین شود.
تفاوت تراشکاری قطر داخلی با بورینگ چیست؟
بورینگ یکی از روش‌های ماشین‌کاری برای اصلاح یا افزایش دقت سوراخ موجود است. در تولید بوش، بسته به وضعیت سوراخ اولیه و دقت موردنیاز، ممکن است بورینگ یا روش‌های دیگری مانند برقوکاری انتخاب شوند.
آیا تراشکاری CNC برای تولید بوش مناسب است؟
در بسیاری از موارد بله؛ به‌ویژه زمانی که تکرارپذیری ابعادی، تیراژ یا اجرای چند ویژگی هندسی اهمیت دارد. بااین‌حال، انتخاب روش باید با توجه به پیچیدگی قطعه، هزینه آماده‌سازی، تعداد سفارش و دقت موردنیاز انجام شود.
برای استعلام قیمت تراشکاری بوش چه چیزی ارسال کنیم؟
بهترین اطلاعات شامل نقشه فنی، جنس، تعداد، تلرانس‌های مهم، کیفیت سطح موردنیاز و زمان تحویل است. هرچه مشخصات روشن‌تر باشد، امکان ارائه پیشنهاد فنی و مالی دقیق‌تر بیشتر خواهد بود.
تکصان چگونه کیفیت کار و قیمت تمام شده را بهینه می کند؟
پلتفرم تکصان میزبان تعداد زیادی از کارگاهها و شرکت‌های ارائه خدمات تراشکاری است. شما می توانید با بررسی و انتخاب مناسب‌ترین کارگاه از به افزایش کیفیت، سرعت تحویل دهی و قیمت مناسب نائل شوید. کافی است لیست ارائه دهندگان خدمات ماشین‌کاری را بررسی و از طریق استعلام قیمت گروهی، یا تماس تلفنی نیازمندی خدمات صنعتی خود را تامین کنید.
جمع‌بندی
تولید بوش باکیفیت به انتخاب ماده اولیه مناسب، اجرای درست سطوح داخلی و خارجی، رعایت تلرانس‌ها و کنترل ویژگی‌های هندسی وابسته است. روش ماشین‌کاری باید براساس نقشه، نوع اتصال و شرایط کاری انتخاب شود؛ زیرا قطر اسمی به‌تنهایی تضمین‌کننده عملکرد مناسب نیست. ارائه مشخصات کامل به تولیدکننده و کنترل کیفیت متناسب با کاربرد، به کاهش خطاهای مونتاژ و هزینه‌های اصلاح کمک می‌کند.
