سرمادهی عمیق چیست و چه کاربردی دارد؟
سرمادهی عمیق (Deep Cryogenic Treatment یا DCT) یک فرآیند تکمیلی در مهندسی مواد است که طی آن قطعه برای مدت مشخص و با شرایط کنترل‌شده به دماهای بسیار پایین رسانده می‌شود. هدف از این فرآیند، ایجاد تغییرات در ریزساختار ماده و بهبود احتمالی خواصی مانند مقاومت به سایش، سختی یا پایداری ابعادی است.
یکی از مواد پرکاربرد برای ایجاد دمای بسیار پایین در این فرآیند، نیتروژن مایع است. نیتروژن مایع در فشار جو در حدود منفی ۱۹۶ درجه سانتی‌گراد می‌جوشد و می‌تواند برای سرمایش قطعات فلزی در تجهیزات مخصوص استفاده شود. در برخی سامانه‌ها، قطعه مستقیماً با محیط سردشده در محفظه تماس دارد و در برخی دیگر، نیتروژن مایع از طریق یک مدار سرمایشی، قطعه را به‌صورت غیرمستقیم سرد می‌کند.
سرمادهی عمیق با قراردادن ساده قطعه در یک ظرف نیتروژن مایع تفاوت دارد. در فرآیند صنعتی، دمای قطعه، نرخ سرمایش، مدت نگهداری، نحوه گرم‌شدن مجدد و ارتباط این مراحل با عملیات حرارتی قبلی باید کنترل شوند. انتخاب نادرست شرایط ممکن است موجب تغییر شکل، ایجاد ترک یا دستیابی‌نیافتن به خواص مورد انتظار شود.
این روش به‌ویژه در بررسی عملکرد فولادهای ابزار، فولادهای تندبر، برخی فولادهای یاتاقانی و قطعاتی که مقاومت به سایش در آن‌ها اهمیت دارد، مورد توجه قرار گرفته است. بااین‌حال، اثر آن به جنس و وضعیت اولیه ماده وابسته است و برای تمام مواد یا تمام خواص نتیجه یکسانی ندارد.
آیا در سرمادهی عمیق از نیتروژن مایع استفاده می‌شود؟
بله. نیتروژن مایع یکی از متداول‌ترین مواد سرمایشی در فرآیند سرمادهی عمیق است. دمای بسیار پایین آن امکان می‌دهد قطعات در شرایط کنترل‌شده به محدوده دمایی موردنیاز بسیاری از چرخه‌های سرمادهی عمیق برسند.
نیتروژن مایع ماده‌ای است که برای سردکردن قطعه استفاده می‌شود؛ هدف اصلی فرآیند، تغییر کنترل‌شده وضعیت متالورژیکی ماده است، نه افزودن نیتروژن به ترکیب شیمیایی آن. در فرآیند متداول سرمادهی عمیق، نیتروژن مایع نقش محیط یا منبع سرمایش را ایفا می‌کند.
نیتروژن مایع چگونه قطعه را سرد می‌کند؟
هنگامی که نیتروژن مایع گرما دریافت می‌کند، تبخیر می‌شود و انرژی حرارتی را از محیط اطراف می‌گیرد. با مدیریت انتقال حرارت و کنترل شرایط محفظه، می‌توان دمای قطعه را به‌تدریج کاهش داد و برای مدت مشخص در محدوده هدف نگه داشت.

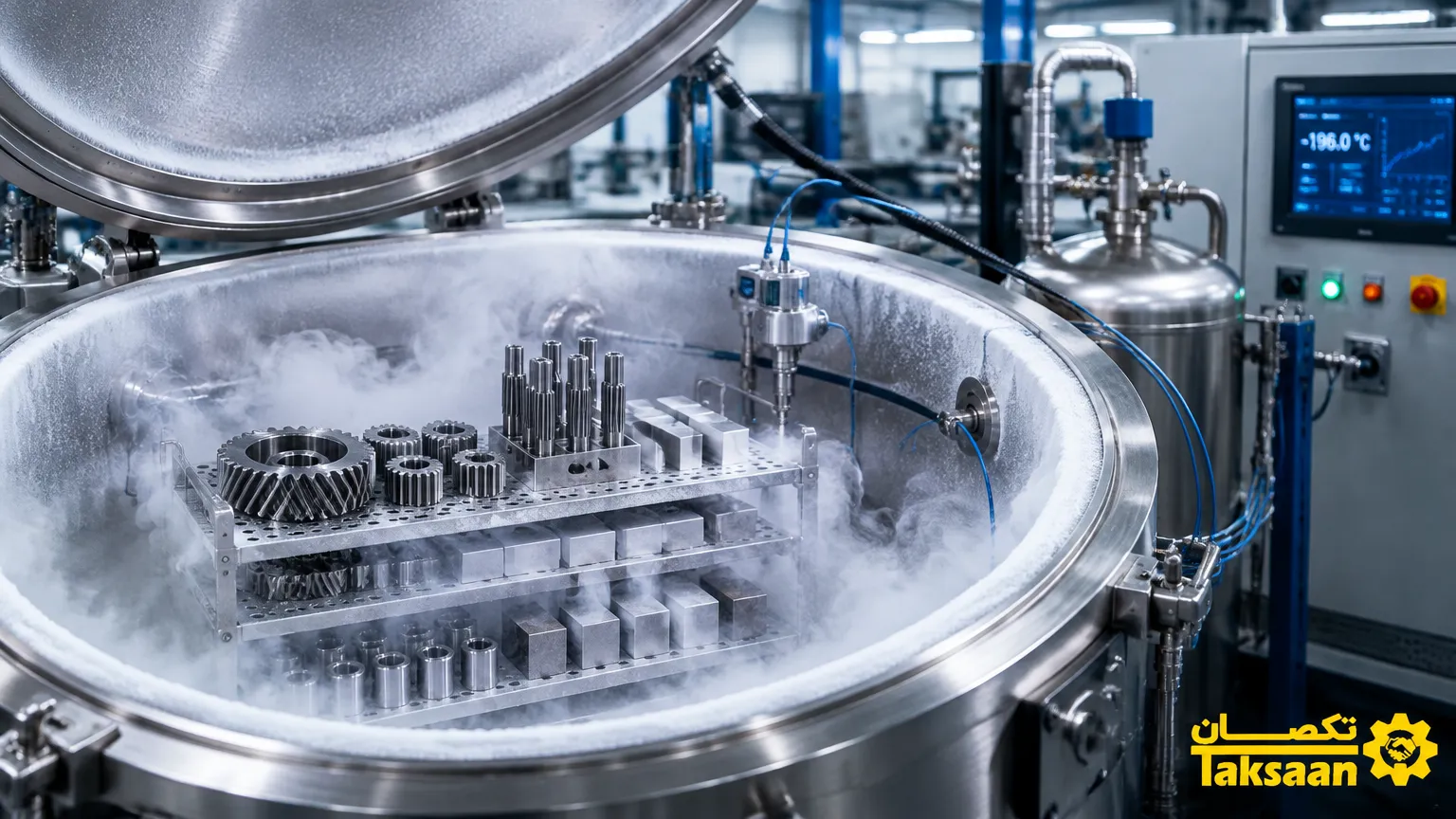

در سامانه‌های صنعتی، کنترل سرمایش معمولاً با استفاده از محفظه عایق‌کاری‌شده، حسگرهای دما، سامانه کنترل و تجهیزات مناسب انتقال یا تبخیر نیتروژن انجام می‌شود. طراحی دقیق سامانه تعیین می‌کند که سرمایش مستقیم یا غیرمستقیم باشد.
آیا قطعه باید مستقیماً در نیتروژن مایع غوطه‌ور شود؟

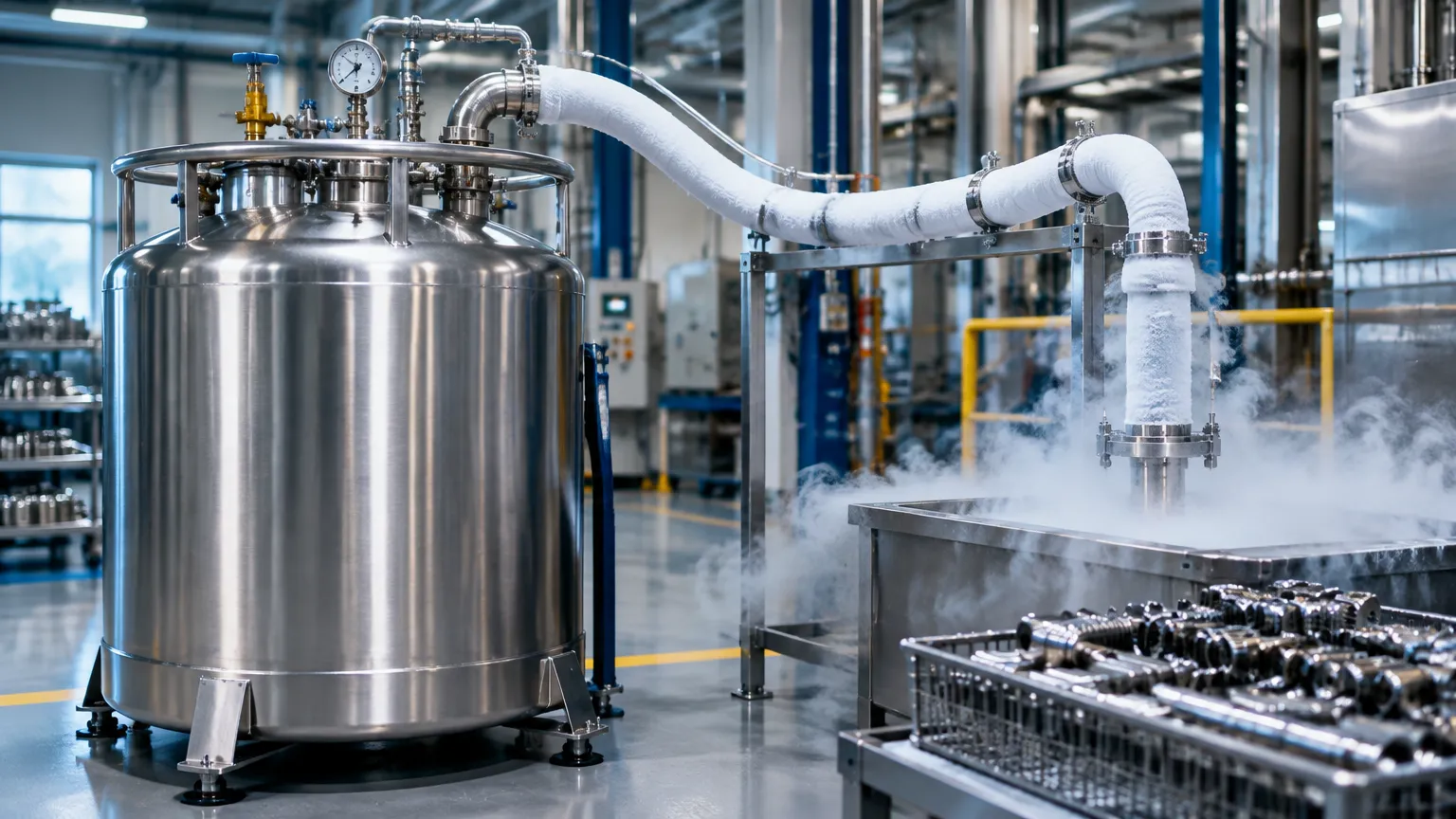

خیر. استفاده از نیتروژن مایع الزاماً به معنی غوطه‌ورکردن مستقیم قطعه در مایع نیست. در بعضی روش‌ها، نیتروژن مایع به محفظه وارد می‌شود و سرمایش از طریق گاز سرد حاصل از تبخیر یا گردش کنترل‌شده آن انجام می‌گیرد. در روش‌های دیگر، از مدارهای سرمایشی و مبدل‌های حرارتی برای کاهش دمای قطعه استفاده می‌شود.
انتخاب روش به طراحی تجهیزات، دمای هدف، ابعاد و شکل قطعه، یکنواختی موردنیاز و دستورالعمل تأییدشده فرآیند بستگی دارد. غوطه‌وری مستقیم و بدون کنترل، جایگزین یک چرخه صنعتی طراحی‌شده نیست.

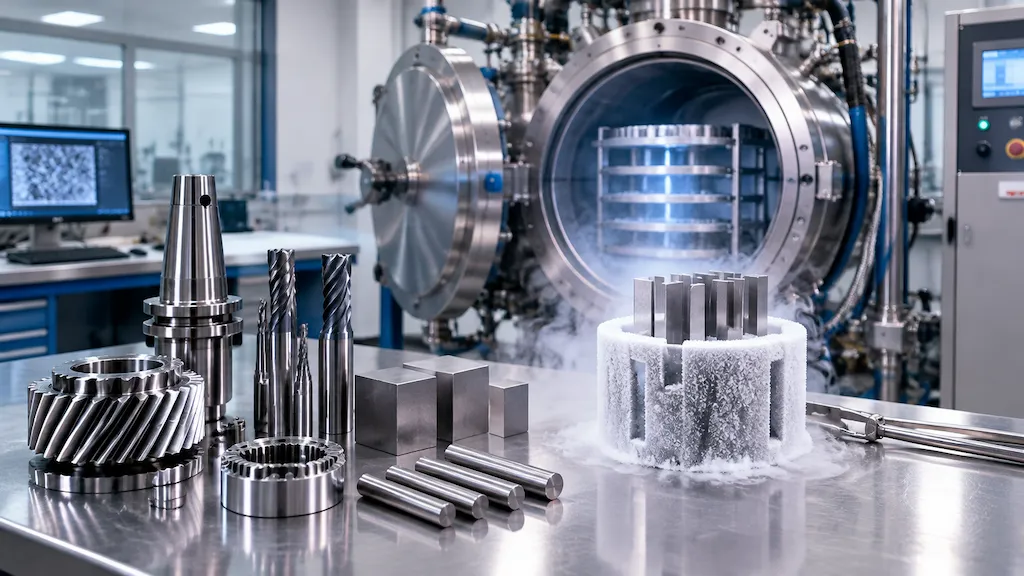

چه موادی با سرمادهی عمیق فرآوری می‌شوند؟
سرمادهی عمیق بیشتر در ارتباط با فولادها و برخی مواد مهندسی بررسی شده است. پاسخ هر ماده به ترکیب شیمیایی، ساختار اولیه، عملیات حرارتی قبلی و خواص هدف وابسته است. بنابراین، پیش از انتخاب این فرآیند باید مشخص شود که چه تغییری در ماده مورد انتظار است و چگونه می‌توان آن را اندازه‌گیری کرد.
۱. فولادهای ابزار سردکار
فولادهای ابزار سردکار در ساخت قالب‌های برش، سنبه‌ها، پانچ‌ها و ابزارهای شکل‌دهی استفاده می‌شوند. در برخی گریدهای پرکربن و پرآلیاژ، سرمادهی عمیق برای بررسی کاهش آستنیت باقی‌مانده، تغییر رفتار کاربیدها و بهبود مقاومت به سایش به کار می‌رود.
نتیجه به گرید فولاد و برنامه سخت‌کاری و برگشت‌دهی وابسته است. برای مثال، رفتار یک فولاد ابزار پرآلیاژ را نمی‌توان بدون بررسی به تمام فولادهای ابزار تعمیم داد.
۲. فولادهای تندبر
فولادهای تندبر (High Speed Steel یا HSS) در ساخت مته‌ها، فرزها، قلاویزها و ابزارهای برشی استفاده می‌شوند. از آنجا که سایش لبه برنده بر عمر ابزار اثر می‌گذارد، سرمادهی عمیق برای برخی گریدهای این گروه بررسی شده است.
ارزیابی نتیجه باید علاوه بر سختی، شامل شاخص‌هایی مانند میزان سایش، کیفیت سطح قطعه کار و عمر ابزار در شرایط کاری مشخص باشد.
۳. فولادهای ابزار گرم‌کار
فولادهای ابزار گرم‌کار برای قالب‌ها و ابزارهایی استفاده می‌شوند که در معرض دمای بالا و چرخه‌های حرارتی قرار دارند. در این کاربردها، علاوه بر مقاومت به سایش، چقرمگی، مقاومت به ترک حرارتی و پایداری در دمای کار اهمیت دارند.
سرمادهی عمیق تنها زمانی گزینه مناسبی است که اثر آن بر مجموعه خواص موردنیاز بررسی شده باشد. بهبود یک ویژگی به‌تنهایی برای اثبات مناسب‌بودن فرآیند کافی نیست.
۴. فولادهای یاتاقانی
فولادهای یاتاقانی برای قطعاتی به کار می‌روند که در معرض تماس، بارگذاری تکراری و خستگی هستند. سرمادهی عمیق در برخی از این فولادها برای بررسی تغییرات ریزساختاری، سختی و عملکرد سایشی مطالعه شده است.
در کاربردهای حساس، کیفیت سطح، دقت ابعادی، شرایط روانکاری و مقاومت به خستگی نیز باید بررسی شوند؛ زیرا سختی به‌تنهایی عملکرد بلندمدت قطعه را تعیین نمی‌کند.
۵. فولادهای زنگ‌نزن
پاسخ فولادهای زنگ‌نزن به سرمادهی عمیق به نوع ریزساختار آن‌ها وابسته است. فولاد زنگ‌نزن مارتنزیتی و فولاد زنگ‌نزن آستنیتی رفتار یکسانی ندارند و نمی‌توان یک برنامه سرمایش مشترک را برای همه آن‌ها توصیه کرد.
برای هر گرید باید سازوکار مورد انتظار، سازگاری با عملیات حرارتی قبلی و اثر فرآیند بر خواص نهایی بررسی شود.
۶. چدن‌ها، فولادهای سمانته و سایر آلیاژها
برخی چدن‌ها و فولادهای سمانته نیز در مطالعات مرتبط با فرآوری سرمایشی بررسی شده‌اند. در این مواد، ترکیب شیمیایی، ساختار زمینه، نوع و توزیع فازها و وضعیت لایه سطحی می‌توانند بر پاسخ فرآیند اثر بگذارند.
سرمادهی عمیق برای برخی آلیاژهای غیرآهنی نیز مطالعه شده است؛ اما سازوکارهای مؤثر در این مواد الزاماً مشابه فولادها نیستند. استفاده از این روش برای آلومینیوم، منیزیم، تیتانیوم یا مواد دیگر باید براساس شواهد مربوط به همان ماده ارزیابی شود.
نیتروژن مایع تنها روش ایجاد سرمایش عمیق نیست
اگرچه نیتروژن مایع در بسیاری از سامانه‌های سرمادهی عمیق صنعتی و آزمایشگاهی استفاده می‌شود، تجهیزات سرمایشی مکانیکی و برخی روش‌های غیرمستقیم نیز برای ایجاد دماهای پایین‌تر از صفر به کار می‌روند. دمای قابل دستیابی به فناوری تجهیزات و محیط سرمایشی وابسته است.
باید میان سرمایش زیرصفر، سرمادهی عمیق و روش‌های سرمایش بسیار پایین تفاوت قائل شد. در برخی دسته‌بندی‌ها، سرمایش در دماهای بالاتر از حدود منفی ۸۰ درجه سانتی‌گراد، سرمادهی زیرصفر یا کم‌عمق و سرمایش در دماهای پایین‌تر از حدود منفی ۱۶۰ درجه سانتی‌گراد، سرمادهی عمیق در نظر گرفته می‌شود. این مرزبندی در همه منابع یکسان نیست و بهتر است دمای واقعی فرآیند در مشخصات فنی درج شود.
برای بسیاری از کاربردهای صنعتی سرمادهی عمیق فولادها، نیتروژن مایع به دلیل امکان دستیابی به دمای نزدیک به منفی ۱۹۶ درجه سانتی‌گراد گزینه رایجی است. انتخاب روش دیگر باید براساس دمای موردنیاز، هزینه، ظرفیت تجهیزات و کیفیت فرآیند انجام شود.
فرآیند سرمادهی عمیق چگونه انجام می‌شود؟
سرمادهی عمیق معمولاً یک مرحله مستقل و ساده نیست؛ بلکه بخشی از چرخه فرآوری ماده است. در بسیاری از کاربردهای فولادی، این مرحله پس از سخت‌کاری و کوئنچ و پیش از یکی از مراحل برگشت‌دهی انجام می‌شود. بااین‌حال، ترتیب مناسب باید برای گرید مشخص تعیین شود.
مرحله اول: شناسایی جنس و تعیین خواص هدف
در ابتدا باید گرید دقیق ماده، ابعاد قطعه، عملیات حرارتی قبلی و مشکل عملکردی مشخص شوند. هدف می‌تواند کاهش سایش، کنترل تغییرات ابعادی یا بررسی تغییر سختی باشد. تعیین خواص هدف، مبنای انتخاب چرخه و روش کنترل کیفیت است.
مرحله دوم: آماده‌سازی و عملیات حرارتی اولیه
در بسیاری از فولادهای ابزار، قطعه طبق دستورالعمل مربوط به گرید، آستنیته و سپس کوئنچ می‌شود. شرایط این مراحل بر ساختار اولیه و مقدار آستنیت باقی‌مانده اثر می‌گذارند. سرمادهی عمیق جایگزین سخت‌کاری مناسب نیست و نمی‌تواند به‌طور خودکار خطاهای مراحل قبلی را اصلاح کند.
مرحله سوم: سردکردن کنترل‌شده
قطعه با استفاده از تجهیزات مناسب و طبق برنامه مشخص به دمای هدف می‌رسد. در بسیاری از چرخه‌های سرمادهی عمیق فولادها، از دمای نزدیک به منفی ۱۹۶ درجه سانتی‌گراد استفاده می‌شود؛ اما این مقدار برای همه مواد و کاربردها الزام‌آور نیست.
در این مرحله، نرخ سرمایش، یکنواختی دما، هندسه قطعه و حساسیت آن به تنش باید در نظر گرفته شوند. کاهش سریع و کنترل‌نشده دما می‌تواند خطر آسیب یا تغییر شکل را افزایش دهد.
مرحله چهارم: نگهداری در دمای هدف
پس از رسیدن قطعه به دمای موردنظر، آن را برای مدت تعیین‌شده در همان شرایط نگه می‌دارند. زمان نگهداری به جنس، ابعاد، روش سرمایش و دستورالعمل فرآیند وابسته است. در برخی مطالعات و کاربردها زمان‌هایی در حد چند ساعت تا حدود یک شبانه‌روز یا بیشتر بررسی شده‌اند؛ اما مدت طولانی‌تر لزوماً به معنای نتیجه بهتر نیست.
مرحله پنجم: گرم‌شدن کنترل‌شده
پس از پایان نگهداری، قطعه باید به‌صورت کنترل‌شده به دمای بالاتر بازگردانده شود. نحوه گرم‌شدن مجدد و انتقال قطعه باید با توجه به هندسه و حساسیت ماده انتخاب شوند. هدف، کاهش ریسک تنش‌های ناخواسته و اجرای چرخه‌ای قابل تکرار است.
مرحله ششم: برگشت‌دهی و عملیات تکمیلی
در بسیاری از فولادهای سخت‌کاری‌شده، پس از سرمادهی عمیق برگشت‌دهی انجام می‌شود تا سختی، چقرمگی و دیگر خواص در محدوده موردنیاز قرار گیرند. دما، زمان و تعداد مراحل برگشت‌دهی باید براساس گرید ماده و دستورالعمل معتبر تعیین شوند.
تغییر خودسرانه ترتیب سخت‌کاری، سرمادهی و برگشت‌دهی می‌تواند نتیجه را تغییر دهد؛ بنابراین، چرخه نهایی باید برای همان ماده و کاربرد تأیید شود.
مرحله هفتم: کنترل کیفیت و تأیید نتیجه

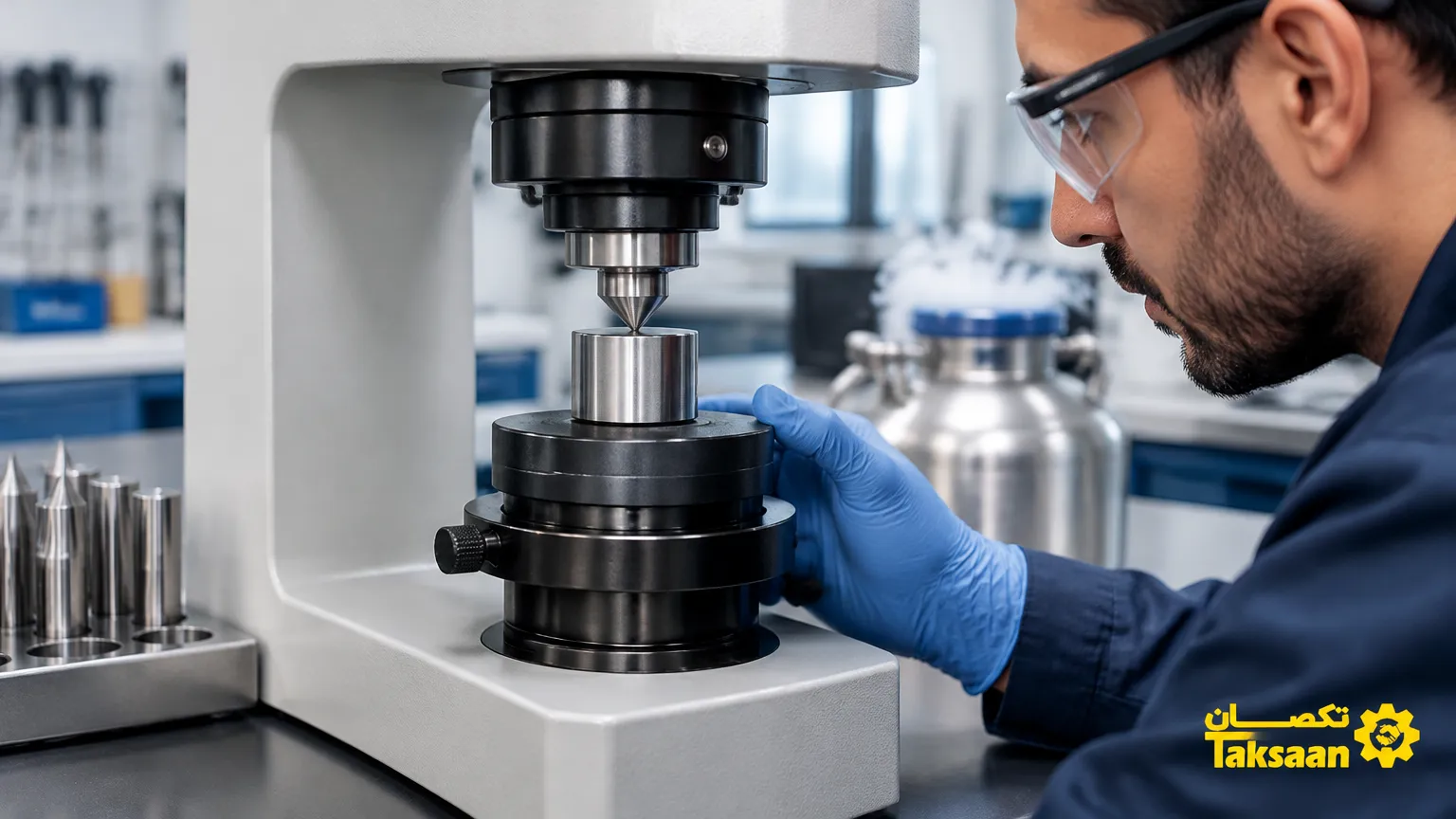

پس از پایان فرآیند، باید خواص هدف با روش‌های اندازه‌گیری مناسب ارزیابی شوند. این ارزیابی می‌تواند شامل سختی‌سنجی، کنترل ابعادی، بررسی ریزساختار یا آزمون سایش باشد. اگر هدف افزایش عمر ابزار است، آزمون عملکردی در شرایط کاری مرتبط نیز اهمیت دارد.
برای مقایسه معتبر، نمونه‌های فرآوری‌شده و مرجع باید از نظر جنس، وضعیت اولیه و شرایط آزمون قابل مقایسه باشند. ثبت پارامترهای واقعی فرآیند و نتایج اندازه‌گیری، امکان تکرارپذیری و ارزیابی صنعتی را فراهم می‌کند.
سرمادهی عمیق چگونه خواص مواد را تغییر می‌دهد؟
تغییر آستنیت باقی‌مانده
در برخی فولادهای سخت‌کاری‌شده، بخشی از آستنیت پس از کوئنچ باقی می‌ماند. سرمایش عمیق می‌تواند تبدیل بخشی از این فاز به مارتنزیت را تسهیل کند. این تغییر ممکن است بر سختی و پایداری ابعادی اثر بگذارد، اما نتیجه نهایی به ترکیب فولاد و برنامه حرارتی وابسته است.
تغییر رفتار کاربیدها
در برخی فولادها، سرمادهی عمیق می‌تواند بر رفتار رسوب‌گذاری کاربیدها در مراحل بعدی چرخه حرارتی اثر بگذارد. اندازه، توزیع و نوع ذرات کاربیدی ممکن است بر مقاومت به سایش و خواص مکانیکی تأثیر داشته باشند. جزئیات این سازوکار برای همه فولادها یکسان نیست و هنوز موضوع پژوهش‌های متالورژیکی است.
اثر بر مقاومت به سایش و سختی
در برخی مواد، تغییرات ریزساختاری می‌تواند به افزایش سختی یا بهبود مقاومت به سایش منجر شود. بااین‌حال، نتیجه باید با آزمون متناسب با کاربرد تأیید شود. افزایش سختی به‌تنهایی تضمین‌کننده افزایش عمر کاری، چقرمگی یا مقاومت به شکست نیست.
اثر بر پایداری ابعادی
تغییر فازهای موجود در ریزساختار می‌تواند بر تغییرات ابعادی بعدی اثر بگذارد. در قطعات دقیق، این موضوع اهمیت دارد؛ اما پایداری ابعادی علاوه بر سرمادهی عمیق، به تنش‌های پسماند، ماشین‌کاری، عملیات حرارتی و شرایط کاری نیز وابسته است.
نکات ایمنی کار با نیتروژن مایع
نیتروژن مایع در دمای بسیار پایین قرار دارد و استفاده از آن بدون تجهیزات و دستورالعمل ایمنی مناسب خطرناک است. این ماده هنگام تبخیر به گاز تبدیل می‌شود و می‌تواند در محیط‌های کم‌تهویه غلظت اکسیژن را کاهش دهد. بنابراین، ایمنی اپراتور و طراحی صحیح محل کار بخشی ضروری از فرآیند سرمادهی عمیق است.
- خطر سرمای شدید: تماس با مایع یا سطوح بسیار سرد می‌تواند آسیب سرمایی ایجاد کند. استفاده از تجهیزات حفاظت فردی متناسب با کار ضروری است.
- خطر کاهش اکسیژن: تبخیر نیتروژن در فضای بسته یا کم‌تهویه می‌تواند باعث کاهش اکسیژن و خطر خفگی شود. تهویه مناسب و ارزیابی خطر محیط اهمیت دارد.
- افزایش فشار: تبخیر نیتروژن مایع در ظرف یا سامانه بسته می‌تواند فشار را افزایش دهد. تجهیزات باید برای کاربرد برودتی طراحی شده و دارای سازوکارهای ایمنی مناسب باشند.
- انتقال و نگهداری: مخازن، لوله‌ها و اتصالات باید برای دمای بسیار پایین مناسب باشند و طبق دستورالعمل سازنده استفاده شوند.
- آموزش اپراتور: اجرای فرآیند باید توسط افراد آموزش‌دیده و مطابق دستورالعمل ایمنی محل کار انجام شود.
به همین دلیل، سرمادهی عمیق صنعتی باید در تجهیزات طراحی‌شده برای سرمایش برودتی انجام شود؛ استفاده از ظروف نامناسب یا ریختن کنترل‌نشده نیتروژن مایع روی قطعه، روش قابل توصیه‌ای نیست.
محدودیت‌ها و عوامل مؤثر بر هزینه
سرمادهی عمیق تضمین نمی‌کند که همه خواص ماده بهتر شوند. پاسخ به گرید، عملیات حرارتی اولیه، دمای هدف، مدت نگهداری و چرخه گرم‌شدن مجدد وابسته است. در برخی موارد، بهبود قابل اندازه‌گیری محدود است یا یک خاصیت بهتر می‌شود، درحالی‌که خاصیت دیگری تغییر مطلوبی ندارد.
هزینه فرآیند نیز به نوع تجهیزات، مصرف ماده سرمایشی، اندازه و تعداد قطعات، مدت چرخه، آماده‌سازی، کنترل کیفیت و نیاز به آزمون‌های تکمیلی وابسته است. برای تصمیم‌گیری اقتصادی باید هزینه فرآیند با کاهش سایش، افزایش عمر کاری یا کاهش خرابی احتمالی مقایسه شود.
چگونه اثربخشی سرمادهی عمیق را ارزیابی کنیم؟
- گرید و وضعیت اولیه ماده را مشخص کنید.
- خواص مورد انتظار را به‌صورت قابل اندازه‌گیری تعریف کنید.
- نمونه‌های مرجع و نمونه‌های فرآوری‌شده قابل مقایسه انتخاب کنید.
- پارامترهای چرخه سرمایش و عملیات حرارتی را ثبت کنید.
- آزمون‌های متناسب با کاربرد، مانند سختی‌سنجی یا آزمون سایش، انجام دهید.
- نتایج را همراه با هزینه فرآیند و شرایط واقعی کارکرد بررسی کنید.
برای مثال، اگر هدف افزایش عمر یک ابزار برشی باشد، اندازه‌گیری سختی به‌تنهایی کافی نیست. میزان سایش لبه برنده و تعداد قطعات تولیدشده تا رسیدن به معیار تعویض ابزار می‌توانند شاخص‌های کاربردی‌تری باشند.
سؤالات متداول درباره سرمادهی عمیق
آیا برای سرمادهی عمیق حتماً باید از نیتروژن مایع استفاده کرد؟
خیر. نیتروژن مایع یکی از روش‌های رایج ایجاد سرمایش عمیق است، اما تجهیزات سرمایشی دیگر نیز وجود دارند. انتخاب روش به دمای هدف، جنس ماده، تجهیزات موجود و الزامات فرآیند وابسته است.
دمای نیتروژن مایع چقدر است؟
دمای جوش نیتروژن مایع در فشار جو تقریباً منفی ۱۹۶ درجه سانتی‌گراد است. دمای واقعی قطعه در فرآیند به نحوه انتقال حرارت و کنترل تجهیزات بستگی دارد.
آیا قطعه باید مستقیماً داخل نیتروژن مایع قرار گیرد؟
خیر. برخی تجهیزات از تماس مستقیم و برخی از سرمایش غیرمستقیم استفاده می‌کنند. روش مناسب باید براساس طراحی تجهیزات، هندسه قطعه و دستورالعمل ایمن فرآیند تعیین شود.
آیا سرمادهی عمیق همیشه سختی فولاد را افزایش می‌دهد؟
خیر. نتیجه به گرید فولاد، ریزساختار اولیه و چرخه عملیات حرارتی وابسته است. سختی و سایر خواص باید پس از فرآیند اندازه‌گیری شوند.
آیا می‌توان سرمادهی عمیق را برای همه فلزات انجام داد؟
سرمادهی عمیق در مواد مختلفی مطالعه شده است، اما سازوکار و نتیجه در همه فلزات یکسان نیست. مناسب‌بودن فرآیند باید برای هر جنس و کاربرد به‌صورت مستقل بررسی شود.
آیا سرمادهی عمیق جایگزین سخت‌کاری است؟
معمولاً خیر. این روش اغلب به‌عنوان مرحله‌ای تکمیلی در یک چرخه حرارتی به کار می‌رود و باید با عملیات حرارتی مناسب ماده هماهنگ باشد.
جمع‌بندی
نیتروژن مایع یکی از مواد سرمایشی رایج در سرمادهی عمیق است و با فراهم‌کردن دمای بسیار پایین، امکان اجرای چرخه‌های کنترل‌شده روی برخی فلزات را فراهم می‌کند. در این فرآیند، قطعه طبق برنامه مشخص سرد می‌شود، برای مدت تعیین‌شده در دمای هدف نگه داشته می‌شود و سپس به‌صورت کنترل‌شده به دمای بالاتر بازمی‌گردد. در بسیاری از کاربردهای فولادی، این مرحله در کنار سخت‌کاری و برگشت‌دهی انجام می‌شود.
اثر سرمادهی عمیق به جنس ماده، ریزساختار اولیه و پارامترهای فرآیند وابسته است. بهبود مقاومت به سایش، سختی یا پایداری ابعادی در برخی کاربردها امکان‌پذیر است، اما باید با آزمون معتبر تأیید شود. انتخاب تجهیزات مناسب، کنترل چرخه حرارتی و رعایت الزامات ایمنی نیتروژن مایع نیز برای اجرای صنعتی فرآیند ضروری است.
تهیه شده: در تیم تولید محتیو تکصان.
منابع علمی برای مطالعه بیشتر
- Cryogenic heat treatment of the ferrous materials – a review of the current state
- Cryogenic Treatment of Martensitic Steels: Microstructural Fundamentals and Implications for Mechanical Properties and Wear and Corrosion Performance
- Impact of steel type, composition and heat treatment parameters on effectiveness of deep cryogenic treatment
- Correlation between Microstructural Alteration, Mechanical Properties and Manufacturability after Cryogenic Treatment: A Review
