تراشکاری فلنج چیست؟
تراشکاری فلنج یکی از فرآیندهای ماشین‌کاری قطعات فلنج‌دار است که برای ایجاد یا اصلاح سطوح استوانه‌ای، پیشانی‌ها، سطوح آب‌بندی و سایر ویژگی‌های هندسی موردنیاز انجام می‌شود. فلنج قطعه‌ای دارای لبه یا سطح اتصال است که برای اتصال قطعات، نصب تجهیزات، انتقال نیرو یا ایجاد یک سطح تکیه‌گاه به کار می‌رود.
فلنج‌ها در خطوط لوله، پمپ‌ها، شیرآلات، مخازن، تجهیزات صنعتی و مجموعه‌های مکانیکی کاربرد دارند. بسته به نوع فلنج، عملیات تولید می‌تواند شامل روتراشی، پیشانی‌تراشی، سوراخ‌کاری، بورینگ، شیارزنی و در صورت نیاز فرزکاری باشد. بنابراین، تولید فلنج همیشه به تراشکاری محدود نیست و معمولاً ترکیبی از عملیات ماشین‌کاری متناسب با نقشه قطعه است.
دقت ساخت فلنج بر کیفیت اتصال و عملکرد مجموعه تأثیر می‌گذارد. تختی سطح اتصال، کیفیت سطح آب‌بندی، موقعیت سوراخ‌ها، قطرها و هم‌محوری سطوح از جمله ویژگی‌هایی هستند که باید براساس نقشه فنی و کاربرد قطعه کنترل شوند.
برای آشنایی با اصول کلی این فرآیند، می‌توانید راهنمای جامع تراشکاری را مطالعه کنید.
فلنج چیست و چه کاربردی دارد؟
فلنج یک جزء مکانیکی برای اتصال، تکیه‌گاه یا انتقال نیرو است. در سامانه‌های لوله‌کشی، فلنج‌ها امکان اتصال اجزایی مانند لوله، شیر، پمپ و تجهیزات دیگر را فراهم می‌کنند. در ماشین‌آلات نیز فلنج ممکن است برای اتصال محور، نصب قطعه، انتقال گشتاور یا ایجاد سطح مرجع استفاده شود.
طراحی فلنج به کاربرد آن وابسته است. برای نمونه، فلنج یک خط لوله ممکن است دارای سوراخ‌های پیچ، سطح آب‌بندی و ابعاد اتصال استاندارد باشد؛ درحالی‌که فلنج یک مجموعه مکانیکی می‌تواند براساس نقشه اختصاصی و نیازهای عملکردی طراحی شود.
پیش از انتخاب روش ساخت باید نوع فلنج، جنس، ابعاد، روش اتصال، بارگذاری و الزامات آب‌بندی مشخص باشند. این اطلاعات تعیین می‌کنند کدام سطوح به تراشکاری دقیق نیاز دارند و کدام ویژگی‌ها باید با عملیات دیگری ایجاد شوند.

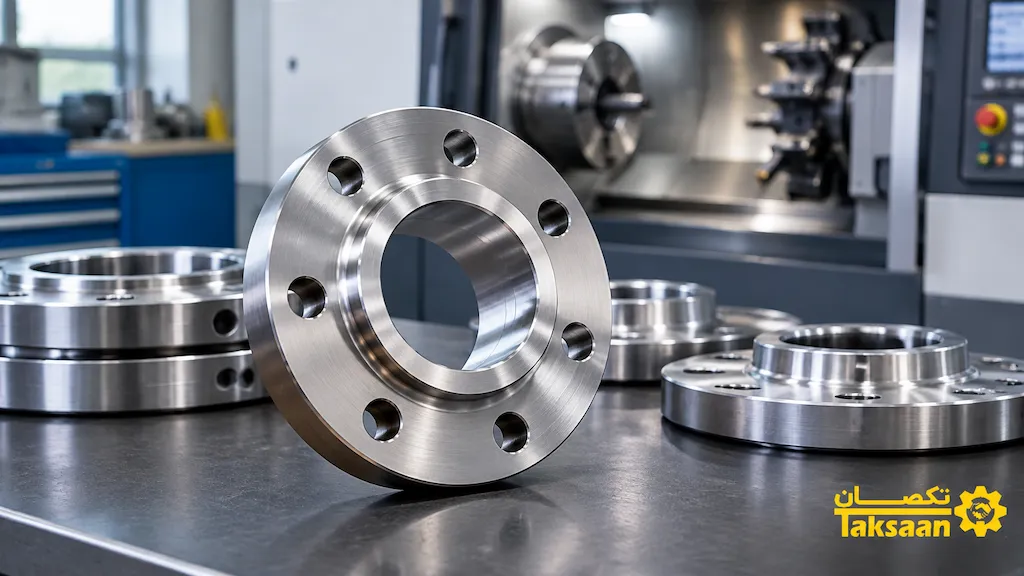

انواع فلنج از نظر شکل و کاربرد
فلنج‌های خطوط لوله
این فلنج‌ها برای اتصال لوله‌ها به یکدیگر یا به تجهیزاتی مانند شیرآلات و پمپ‌ها استفاده می‌شوند. بسته به طراحی، ممکن است دارای گردن، سطح تخت، سطح برجسته، شیار آب‌بندی یا ساختارهای اتصال دیگری باشند. ابعاد اتصال و ویژگی‌های سطح باید مطابق استاندارد یا نقشه مورد تأیید پروژه تولید شوند.
فلنج گردن‌دار
فلنج گردن‌دار دارای بخش انتقالی میان صفحه فلنج و ناحیه اتصال به لوله است. در ساخت آن، علاوه بر سطح فلنج، قطرها و هندسه گردن نیز اهمیت دارند. ماشین‌کاری این بخش باید به‌گونه‌ای انجام شود که ابعاد نهایی با نقشه و الزامات اتصال مطابقت داشته باشند.
فلنج تخت یا صفحه‌ای
فلنج‌های صفحه‌ای معمولاً دارای سطحی نسبتاً تخت با سوراخ مرکزی و سوراخ‌های اتصال هستند. عملیات پیشانی‌تراشی برای ایجاد سطح مناسب و سوراخ‌کاری برای نصب پیچ‌ها از مراحل متداول تولید آن‌هاست. بسته به دقت موردنیاز، تختی و کیفیت سطح نیز کنترل می‌شوند.
فلنج رزوه‌ای و فلنج‌های دارای جزئیات خاص
برخی فلنج‌ها برای اتصال رزوه‌ای یا برای تطبیق با قطعات خاص طراحی می‌شوند. در این موارد، نوع رزوه، ابعاد، موقعیت و کیفیت ویژگی‌های اتصال باید از نقشه استخراج شوند. در صورت وجود شیار، پله یا سطح آب‌بندی ویژه، ابزار و ترتیب عملیات نیز باید متناسب با آن انتخاب شوند.
مراحل تولید و تراشکاری فلنج
۱. بررسی نقشه فنی و مشخصات اتصال
پیش از تولید، نقشه باید از نظر قطر خارجی، قطر سوراخ مرکزی، ضخامت، ابعاد گردن، دایره پیچ‌ها، تعداد و قطر سوراخ‌ها، نوع سطح آب‌بندی، تلرانس‌ها و مشخصات جنس بررسی شود. اگر فلنج بخشی از یک سامانه لوله‌کشی یا تجهیز استاندارد است، استاندارد و کلاس اتصال نیز باید مشخص باشند.
در این مرحله باید معلوم شود کدام ابعاد عملکردی هستند و کدام سطوح به پرداخت دقیق نیاز دارند. هرگونه ابهام در نقشه بهتر است پیش از شروع ماشین‌کاری برطرف شود.
۲. انتخاب ماده اولیه
ماده اولیه فلنج ممکن است به‌صورت قطعه فورج‌شده، ریخته‌گری‌شده، برش‌خورده از ورق یا بلوک، یا نیمه‌ساخته مناسب دیگری تأمین شود. انتخاب روش تأمین به جنس، ابعاد، تعداد، شرایط بارگذاری، الزامات استاندارد و قابلیت ردیابی ماده وابسته است.
برای قطعاتی که تحت فشار یا بارهای مهم قرار می‌گیرند، انتخاب ماده نباید صرفاً بر مبنای سهولت ماشین‌کاری یا قیمت انجام شود. گواهی جنس و الزامات بازرسی باید در صورت نیاز پروژه بررسی شوند.
۳. برش و آماده‌سازی قطعه خام
در صورت نیاز، قطعه خام به ابعاد اولیه مناسب برش داده می‌شود. باید مقدار کافی برای ماشین‌کاری سطوح، اصلاح ابعاد و دستیابی به هندسه نهایی در نظر گرفته شود. نحوه مهار قطعه نیز باید با توجه به وزن، ابعاد، شکل و احتمال تغییر شکل انتخاب شود.
۴. پیشانی‌تراشی و ایجاد سطوح مرجع
در بسیاری از فلنج‌ها، پیشانی‌تراشی برای ایجاد سطح انتهایی مناسب و دستیابی به ضخامت موردنیاز انجام می‌شود. ایجاد سطوح مرجع دقیق در مراحل اولیه کمک می‌کند عملیات بعدی با موقعیت و جهت‌گیری مناسب انجام شوند.
در فلنج‌هایی که تختی سطح اتصال اهمیت دارد، روش مهار، وضعیت ماشین و ترتیب باربرداری باید به‌گونه‌ای انتخاب شوند که از ایجاد خطا یا تغییر شکل ناخواسته جلوگیری شود.

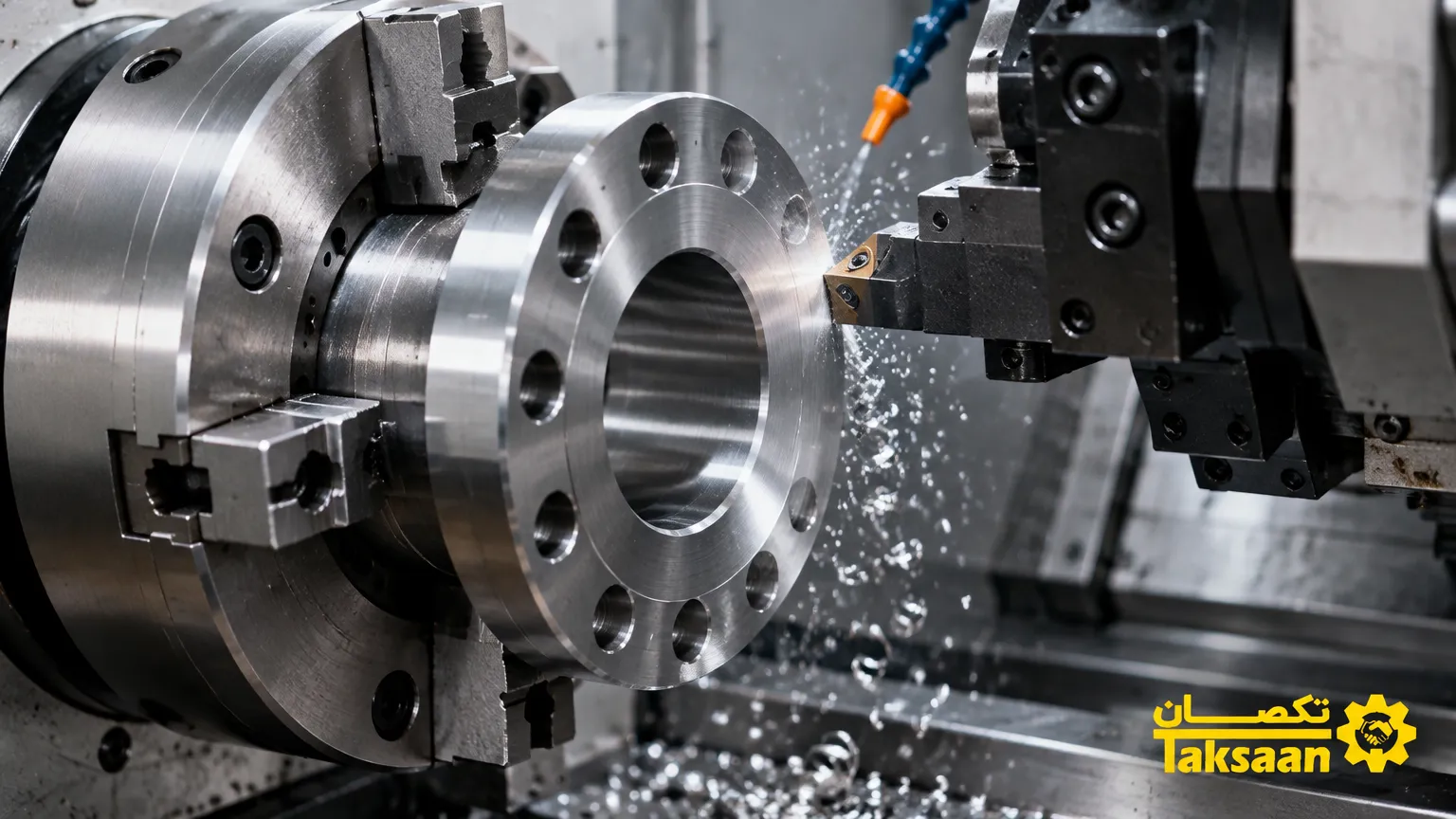

۵. تراشکاری قطر خارجی و سوراخ مرکزی
قطر خارجی، پله‌ها، گردن یا سایر سطوح استوانه‌ای با توجه به نقشه ماشین‌کاری می‌شوند. سوراخ مرکزی نیز ممکن است با سوراخ‌کاری اولیه و سپس بورینگ یا روش تکمیلی مناسب به ابعاد نهایی برسد.
اگر هم‌محوری سوراخ مرکزی و قطرهای مرجع برای عملکرد قطعه اهمیت داشته باشد، باید ترتیب بستن قطعه و انجام عملیات طوری طراحی شود که خطای موقعیت تا حد امکان کنترل شود.
۶. ماشین‌کاری سطح آب‌بندی
در فلنج‌هایی که برای اتصال آب‌بند طراحی شده‌اند، سطح آب‌بندی باید مطابق نقشه و مشخصات مربوط آماده شود. نوع سطح می‌تواند بسته به طراحی، تخت، برجسته یا دارای شیار و هندسه ویژه باشد.
کیفیت سطح، تختی و شکل هندسی باید با الزامات اتصال هماهنگ باشند. پرداخت بیش‌ازحد یا تغییر ناخواسته هندسه سطح ممکن است عملکرد اتصال را تحت تأثیر قرار دهد؛ بنابراین، معیار پذیرش باید از نقشه یا استاندارد مربوط استخراج شود.

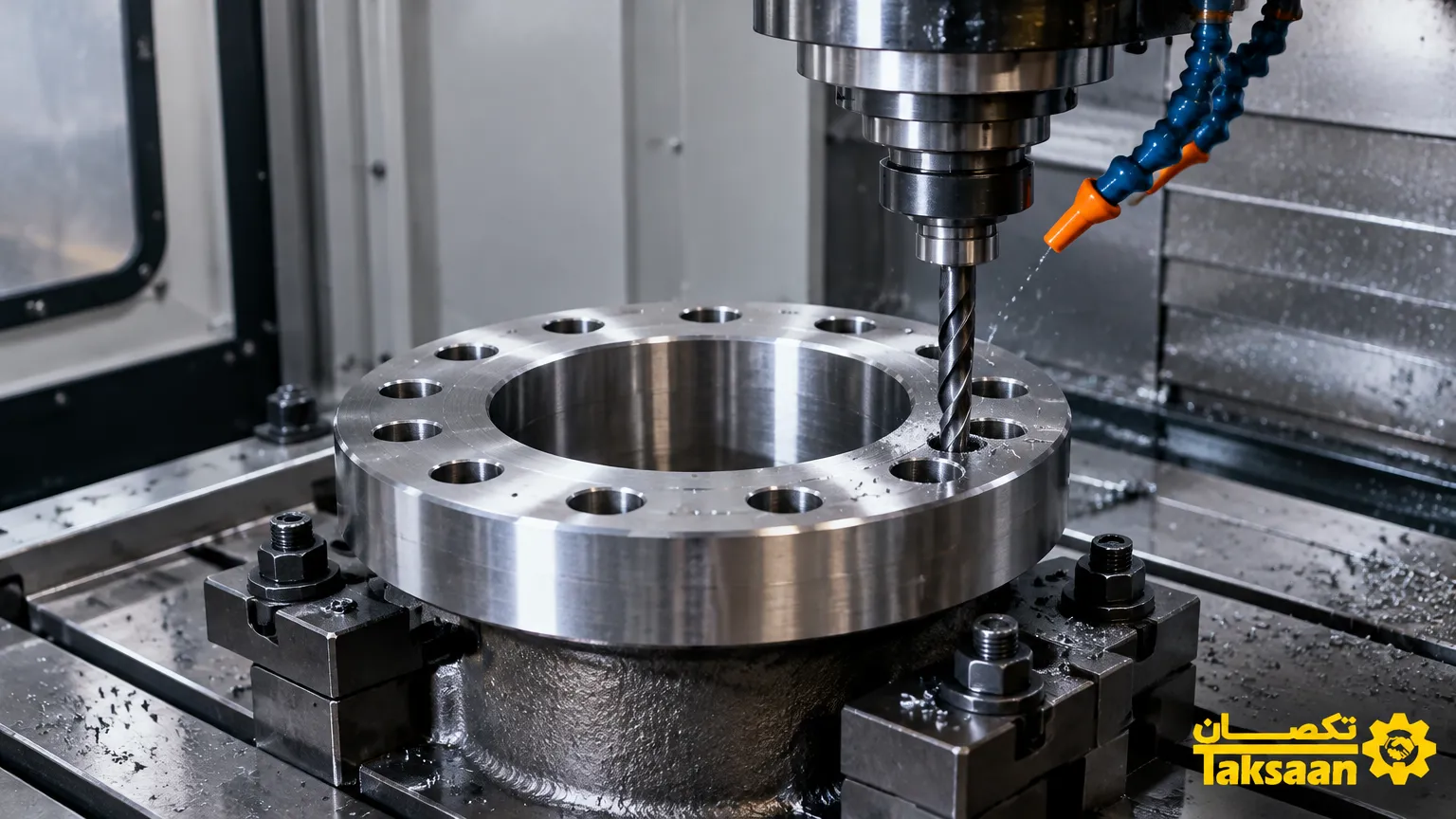

۷. سوراخ‌کاری دایره پیچ‌ها
سوراخ‌های پیچ معمولاً براساس دایره گام و الگوی تعیین‌شده در نقشه ایجاد می‌شوند. تعداد سوراخ‌ها، قطر، موقعیت زاویه‌ای و فاصله آن‌ها باید دقیق باشد تا نصب فلنج با قطعه مقابل امکان‌پذیر شود.
سوراخ‌کاری ممکن است با دستگاه دریل، ماشین فرز، دستگاه CNC یا تجهیزات مناسب دیگر انجام شود. در قطعات حساس، کنترل موقعیت سوراخ‌ها و فاصله آن‌ها از لبه اهمیت دارد.
۸. تکمیل ویژگی‌ها و پلیسه‌گیری
در این مرحله، شیارها، پخ‌ها، رزوه‌ها یا جزئیات باقی‌مانده مطابق نقشه تکمیل می‌شوند. سپس پلیسه‌ها برطرف و لبه‌ها تمیز می‌شوند تا در مونتاژ، آب‌بندی یا بازرسی اختلال ایجاد نکنند.
۹. کنترل کیفیت و تأیید نهایی
پس از ماشین‌کاری، ابعاد اصلی و ویژگی‌های عملکردی بررسی می‌شوند. کنترل ممکن است شامل اندازه‌گیری قطرها و ضخامت، تختی، موقعیت سوراخ‌ها، هم‌محوری، کیفیت سطح آب‌بندی و بررسی مدارک ماده اولیه باشد. میزان بازرسی باید متناسب با حساسیت قطعه و الزامات پروژه تعیین شود.
نقش دستگاه CNC در تولید فلنج
دستگاه تراش CNC (سی ان سی) برای ایجاد قطرها، سطوح انتهایی، پله‌ها و برخی ویژگی‌های هندسی فلنج کاربرد دارد. دستگاه‌های فرز CNC نیز می‌توانند برای سوراخ‌کاری دقیق الگوی پیچ‌ها یا ماشین‌کاری ویژگی‌هایی که با تراشکاری به‌تنهایی قابل اجرا نیستند استفاده شوند.
انتخاب دستگاه به هندسه قطعه، اندازه، تعداد، میزان دقت و ترتیب عملیات وابسته است. برخی فلنج‌ها را می‌توان با تراشکاری و سوراخ‌کاری جداگانه تولید کرد؛ درحالی‌که قطعات پیچیده‌تر ممکن است به ماشین‌کاری چندمرحله‌ای یا تجهیزات چندمحوره نیاز داشته باشند.
استفاده از CNC به‌تنهایی تضمین‌کننده دقت نهایی نیست. کیفیت ابزار، وضعیت ماشین، روش مهار، برنامه‌ریزی عملیات و اندازه‌گیری پس از تولید همچنان اهمیت دارند. برای آشنایی بیشتر با قابلیت‌ها و محدودیت‌های این روش، مقاله تراشکاری CNC (سی ان سی) چیست؟ را مطالعه کنید.
تلرانس‌ها و دقت ابعادی در تراشکاری فلنج
تلرانس ابعادی محدوده مجاز تغییر یک اندازه نسبت به مقدار تعیین‌شده در نقشه است. در فلنج‌ها، قطرهای اتصال، ضخامت، قطر سوراخ مرکزی و ابعاد گردن ممکن است بر نصب و عملکرد مجموعه اثر بگذارند. بااین‌حال، همه ابعاد اهمیت یکسانی ندارند و تلرانس هر ویژگی باید براساس نقشه یا استاندارد مربوط تعیین شود.
علاوه بر ابعاد خطی، ویژگی‌های هندسی نیز مهم هستند. تختی سطح اتصال، هم‌محوری سوراخ مرکزی با سطوح مرجع و موقعیت سوراخ‌های پیچ می‌توانند بر کیفیت مونتاژ تأثیر بگذارند.
اعمال تلرانس بیش‌ازحد محدود بدون نیاز عملکردی می‌تواند هزینه ماشین‌کاری و بازرسی را افزایش دهد. از سوی دیگر، تلرانس نامناسب ممکن است موجب دشواری نصب، بارگذاری ناخواسته یا عملکرد نامطلوب اتصال شود.
کیفیت سطح آب‌بندی و تختی فلنج
در فلنج‌های آب‌بندی‌شونده، کیفیت سطح تماس باید با نوع واشر، روش اتصال و مشخصات طراحی هماهنگ باشد. زبری سطح به‌تنهایی معیار کافی برای ارزیابی عملکرد آب‌بندی نیست؛ هندسه سطح، تختی، وضعیت شیارها و شرایط مونتاژ نیز می‌توانند نقش داشته باشند.
روش پرداخت باید متناسب با مشخصات فنی انتخاب شود. در مواردی که سطح آب‌بندی دارای الگوی ماشین‌کاری یا هندسه تعریف‌شده است، تغییر خودسرانه روش پرداخت می‌تواند نتیجه را از الزامات طراحی دور کند.
برای فلنج‌های مورد استفاده در خطوط لوله یا تجهیزات تحت فشار، معیارهای پذیرش باید براساس استاندارد و مشخصات پروژه تعیین شوند. نباید یک مقدار عمومی برای زبری یا تختی را به تمام انواع فلنج تعمیم داد.
جنس فلنج و تأثیر آن بر ماشین‌کاری
فلنج‌ها بسته به کاربرد ممکن است از فولادهای کربنی، فولادهای آلیاژی، فولادهای زنگ‌نزن یا مواد دیگری ساخته شوند. جنس مناسب به فشار و دمای کاری، محیط خورنده، بارگذاری، الزامات استاندارد و نوع اتصال وابسته است.
جنس ماده بر انتخاب ابزار، شرایط برش، زمان ماشین‌کاری و کیفیت سطح اثر می‌گذارد. برای نمونه، ماشین‌کاری بعضی فولادهای زنگ‌نزن ممکن است به انتخاب دقیق‌تر ابزار و کنترل شرایط برش نیاز داشته باشد. در هر حالت، خواص موردنیاز قطعه نهایی باید در کنار ماشین‌کاری‌پذیری و هزینه بررسی شوند.
خطاهای رایج در تولید فلنج
- خطا در ضخامت یا قطرها: ممکن است موجب اختلال در نصب یا عدم تطابق با قطعه مقابل شود.
- تختی نامناسب سطح اتصال: می‌تواند بر تماس سطوح و عملکرد آب‌بندی اثر بگذارد.
- خطا در موقعیت سوراخ‌های پیچ: ممکن است مونتاژ فلنج را دشوار یا غیرممکن کند.
- ناهم‌محوری سوراخ مرکزی و سطوح مرجع: می‌تواند در قطعاتی که به هم‌محوری نیاز دارند، خطای مونتاژ ایجاد کند.
- پرداخت نامناسب سطح آب‌بندی: ممکن است با الزامات واشر یا مشخصات اتصال سازگار نباشد.
- مهار نامناسب قطعه: می‌تواند باعث لرزش، خطای ابعادی یا تغییر شکل در حین ماشین‌کاری شود.
- نادیده‌گرفتن مشخصات ماده: ممکن است به استفاده از ماده نامناسب برای شرایط کاری منجر شود.
- کنترل کیفیت ناکافی: اندازه‌گیری‌نکردن ویژگی‌های مهم می‌تواند باعث کشف دیرهنگام خطا در مرحله مونتاژ شود.

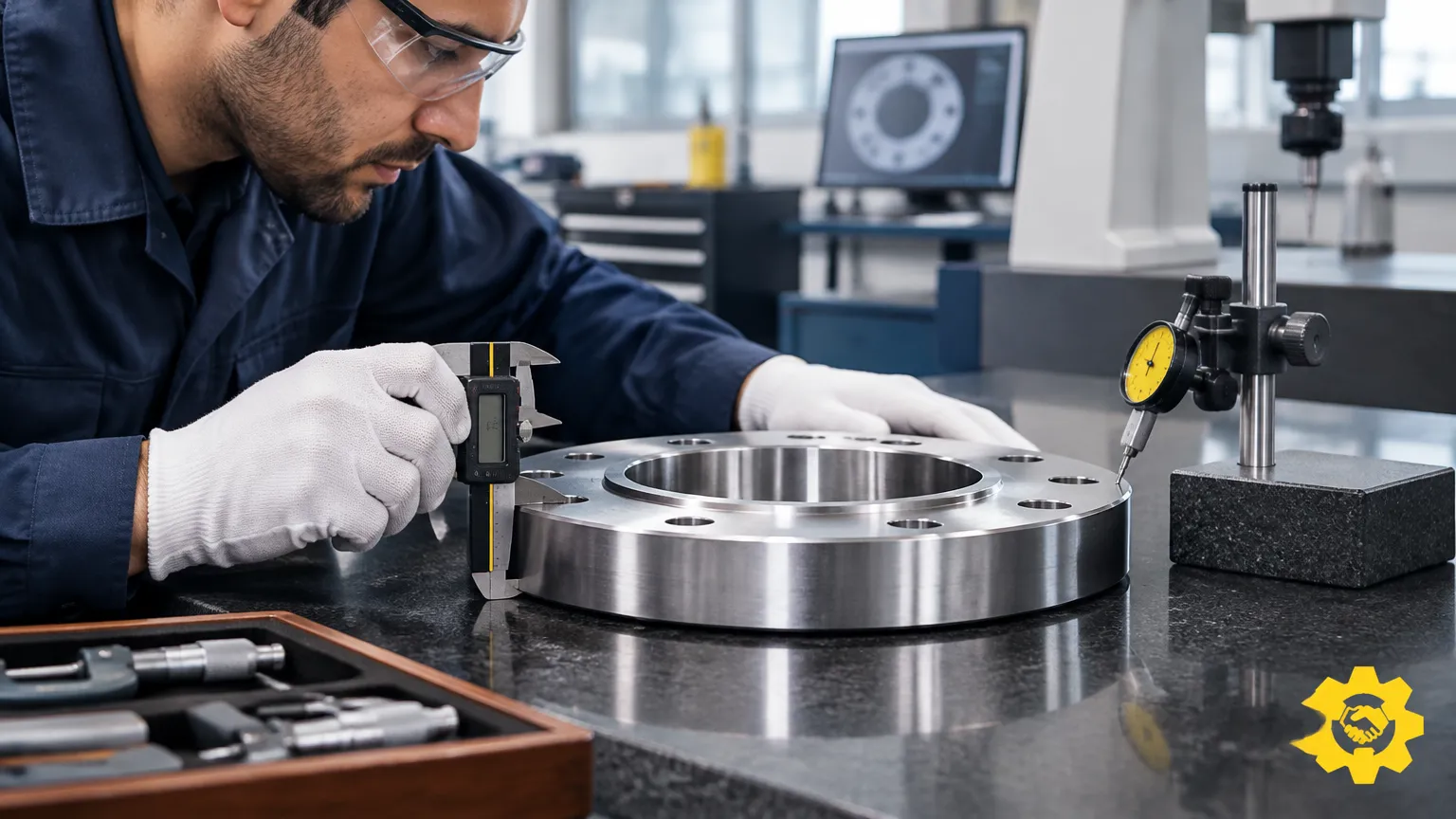

کنترل کیفیت فلنج تراشکاری‌شده
برنامه کنترل کیفیت باید بر مبنای نقشه، کاربرد و الزامات پروژه تهیه شود. اندازه‌گیری قطرها، ضخامت، سوراخ مرکزی، موقعیت سوراخ‌های پیچ، تختی و ویژگی‌های سطحی از کنترل‌های متداول هستند؛ اما همه آن‌ها برای تمام فلنج‌ها الزام یکسانی ندارند.
برای اندازه‌گیری می‌توان از کولیس، میکرومتر، ساعت اندازه‌گیری، ابزارهای کنترل قطر داخلی، تجهیزات سنجش موقعیت و ابزارهای مناسب اندازه‌گیری زبری استفاده کرد. در قطعات حساس، انتخاب ابزار، کالیبراسیون و روش اندازه‌گیری باید متناسب با تلرانس تعیین‌شده باشد.
اگر فلنج برای سرویس حساس یا تحت فشار تولید می‌شود، ممکن است بررسی گواهی مواد، ردیابی قطعه، بازرسی‌های تکمیلی یا آزمون‌های دیگری نیز لازم باشد. نوع این کنترل‌ها باید براساس استاندارد و مشخصات پروژه تعیین شود.
چه عواملی بر هزینه تراشکاری فلنج تأثیر می‌گذارند؟
- جنس، ابعاد و روش تأمین ماده اولیه
- قطر خارجی، قطر سوراخ مرکزی و ضخامت فلنج
- وجود گردن، پله، شیار یا ویژگی‌های هندسی خاص
- تعداد، قطر و دقت موقعیت سوراخ‌های پیچ
- نوع سطح آب‌بندی و کیفیت سطح موردنیاز
- تلرانس‌های ابعادی و هندسی
- نوع دستگاه، تعداد مراحل ماشین‌کاری و زمان آماده‌سازی
- تیراژ سفارش و میزان تکرارپذیری موردنیاز
- نیاز به عملیات حرارتی، پوشش، بازرسی یا مستندات تکمیلی
برای دریافت برآورد قابل اتکا، بهتر است نقشه فنی، جنس، تعداد، استاندارد یا مشخصات اتصال، تلرانس‌های مهم و زمان تحویل در اختیار تولیدکننده قرار گیرد. مقایسه پیشنهادها باید علاوه بر قیمت، توانایی فنی و الزامات کنترل کیفیت را نیز در نظر بگیرد.
برای سفارش ساخت فلنج چه اطلاعاتی لازم است؟
- نقشه فنی یا مشخصات ابعادی کامل
- نوع فلنج و کاربرد آن
- جنس و گرید ماده موردنیاز
- قطرها، ضخامت، نوع سطح اتصال و ویژگی‌های سوراخ‌کاری
- استاندارد و کلاس اتصال، در صورت کاربرد
- تلرانس‌ها و الزامات سطح آب‌بندی
- تعداد قطعات و زمان تحویل
- نیاز به گواهی ماده، بازرسی یا مستندات کیفیت
اگر نقشه کامل در دسترس نیست، اطلاعات اولیه و توضیح کاربرد قطعه می‌تواند شروع مناسبی باشد؛ اما مشخصات نهایی، به‌ویژه برای فلنج‌های حساس، باید پیش از تولید تأیید شوند.
چگونه تأمین‌کننده مناسب برای تراشکاری فلنج انتخاب کنیم؟
انتخاب تأمین‌کننده مناسب تنها بر اساس قیمت پیشنهادشده منطقی نیست. توانایی ماشین‌کاری قطرهای بزرگ، تجهیزات مناسب برای سوراخ‌کاری الگوی پیچ‌ها، تجربه ساخت قطعات مشابه، ابزارهای اندازه‌گیری و توانایی ارائه مستندات کیفیت از عوامل مهم انتخاب هستند.
همچنین لازم است مشخص شود که تأمین‌کننده می‌تواند تمام مراحل موردنیاز را انجام دهد یا بخشی از عملیات، مانند سوراخ‌کاری، فرزکاری یا بازرسی، به تجهیزات یا پیمانکار دیگری نیاز دارد. شفاف‌بودن دامنه خدمات به کاهش اختلاف در زمان تحویل کمک می‌کند.
برای بررسی گزینه‌های مرتبط با ساخت قطعات تراشکاری‌شده، می‌توانید دسته‌بندی تراشکاری در تکصان را مشاهده کنید.
مقالات مرتبط
- انواع عملیات تراشکاری؛ روتراشی، پیشانی‌تراشی، شیارزنی و رزوه‌تراشی
- مراحل انجام تراشکاری؛ از نقشه فنی تا تولید قطعه
- تراشکاری شفت؛ فرآیند، دقت، ابزارها و نکات تولید
- تراشکاری بوش؛ روش تولید، تلرانس‌ها و نکات فنی
- تراشکاری CNC (سی ان سی) چیست؟ فرآیند، مزایا، کاربردها و محدودیت‌ها
سؤالات متداول درباره تراشکاری فلنج
آیا تولید فلنج فقط با دستگاه تراش انجام می‌شود؟
خیر. تراشکاری برای ایجاد قطرها و سطوح دورانی مناسب است، اما تولید بسیاری از فلنج‌ها به سوراخ‌کاری، فرزکاری یا عملیات تکمیلی دیگری نیز نیاز دارد. روش نهایی به هندسه قطعه و نقشه فنی وابسته است.
چرا تختی سطح فلنج اهمیت دارد؟
تختی سطح می‌تواند بر تماس قطعات و عملکرد اتصال اثر بگذارد. در فلنج‌های آب‌بندی‌شونده، این ویژگی باید همراه با کیفیت سطح و الزامات طراحی بررسی شود.
آیا همه فلنج‌ها باید سطح آب‌بندی یکسانی داشته باشند؟
خیر. نوع سطح اتصال به طراحی فلنج، واشر، شرایط کاری و استاندارد مربوط وابسته است. شکل و پرداخت سطح باید براساس مشخصات همان اتصال تعیین شود.
برای سوراخ‌کاری دقیق فلنج از چه دستگاهی استفاده می‌شود؟
بسته به ابعاد، تیراژ و دقت موردنیاز می‌توان از دستگاه دریل، فرز یا تجهیزات CNC استفاده کرد. روش انتخابی باید امکان دستیابی به قطر و موقعیت سوراخ‌های تعیین‌شده را فراهم کند.
برای محاسبه هزینه تراشکاری فلنج چه اطلاعاتی لازم است؟
نقشه فنی، جنس، ابعاد، تعداد، ویژگی‌های سوراخ‌کاری، نوع سطح آب‌بندی و تلرانس‌های مهم از اطلاعات اصلی هستند. نیاز به بازرسی یا مستندات خاص نیز باید در برآورد هزینه لحاظ شود.
جمع‌بندی
تراشکاری فلنج شامل ایجاد و تکمیل سطوح دورانی و مرجع است، اما تولید کامل فلنج ممکن است به سوراخ‌کاری، فرزکاری و عملیات تکمیلی دیگری نیز نیاز داشته باشد. کیفیت نهایی به انتخاب ماده اولیه، روش مهار، ترتیب ماشین‌کاری، دقت سطوح اتصال و کنترل ویژگی‌های هندسی وابسته است.
برای ساخت فلنج مناسب، باید نقشه فنی و الزامات کاربردی مبنای تولید باشند. کنترل قطرها، ضخامت، موقعیت سوراخ‌ها، تختی و کیفیت سطح در موارد لازم به اطمینان از نصب صحیح و عملکرد قابل اتکا کمک می‌کند. ارائه اطلاعات کامل هنگام سفارش نیز امکان برآورد دقیق‌تر هزینه و انتخاب تأمین‌کننده مناسب را فراهم می‌سازد.
